1. 不銹鋼上(shang)的鎘層
在321不銹鋼上鍍氰化鎘，鍍層厚度均勻，致密光亮。鎘不溶于堿，在稀硫酸與鹽酸中溶解很慢。在室溫干燥的空氣中幾乎不發生變化，在海洋性氣候和高溫大氣環境中，鎘層屬于陽極性鍍層，鎘的保護性能比鋅好。但鎘的污染危害性很大，價格昂貴，故一般較少采用。
2. 氰化(hua)鍍(du)鎘溶液成分及工藝條件(jian)
氧(yang)化鎘(ge)（CdO) 40~50g/L 、 磺化蓖(bi)麻油 2~12mL/L
氰化鈉（NaCN) 110~130g/L 、NaCN與Cd比 （3~4):1
氫氧化(hua)鈉（NaOH) 20~30g/L 、 溫(wen)度 25~35℃
硫酸(suan)鎳 1~1.5g/L 、 電流(liu)密度（DK) 2A/d㎡
三乙醇胺［N(C2H4OH)3] 20mL/L 、 陰極旋轉速率 120r/min
3. 磺(huang)化蓖(bi)麻(ma)油的制備
a. 磺(huang)化
稱取4份重的醫藥級蓖麻(ma)油和1份重的化學純硫酸（d=1.84),在不(bu)斷攪(jiao)拌下將硫酸緩慢(man)地分批加人蓖麻(ma)油中，反應(ying)為放熱反應(ying)并析出氣(qi)(qi)體，控制溫(wen)度不(bu)得超過40℃,超過40℃應(ying)冷卻(que)，再加硫酸，硫酸加完后如仍有氣(qi)(qi)體析出，應(ying)繼續(xu)攪(jiao)拌2h,氣(qi)(qi)體冒完后，表(biao)明磺化完成，靜置24h。
b. 鹽析
加入(ru)10%氯化鈉溶液5份重攪拌后(hou)在分液漏斗中靜置24h,將下層水分分離除去，以便把反(fan)應中的(de)副產(chan)物肥皂等清洗(xi)掉。鹽析(xi)過程(cheng)可(ke)重復進行(xing)2~3次。
c. 中和(he)
在攪拌下緩緩加入10%的氨水，使溶液(ye)呈微堿(jian)性，放置(zhi)24h,溶液(ye)應(ying)呈淺褐色半透明狀(zhuang)態，即得磺(huang)化蓖麻(ma)油(you)。
4. 不銹鋼氰化鍍鎘工藝流程
有機溶劑除(chu)油→化學除(chu)油（氫氧(yang)化鈉30g/L,磷酸(suan)(suan)(suan)三(san)鈉50g/L,碳(tan)酸(suan)(suan)(suan)鈉30g/L,硅(gui)酸(suan)(suan)(suan)鈉10g/L,溫(wen)度(du)80~90℃,時(shi)間(jian)(jian)(jian)(jian)30min)→水(shui)(shui)洗→浸蝕［鹽酸(suan)(suan)(suan)10%(體積分數(shu)），硝酸(suan)(suan)(suan)8%(體積分數(shu)），溫(wen)度(du)40℃,時(shi)間(jian)(jian)(jian)(jian)15s]→活(huo)化［鹽酸(suan)(suan)(suan)50%(體積分數(shu)），溫(wen)度(du)40℃,3min]→水(shui)(shui)洗→預(yu)鍍鎳(nie)(nie)［硫(liu)酸(suan)(suan)(suan)鎳(nie)(nie)250g/L,硫(liu)酸(suan)(suan)(suan)鎂(mei)30g/L,硼酸(suan)(suan)(suan)30g/L,氯化鈉20g/L,十二烷基硫(liu)酸(suan)(suan)(suan)鈉0.3g/L, pH2~3,溫(wen)度(du)25~45℃,電流密(mi)度(du)（DK)A/d㎡, 時(shi)間(jian)(jian)(jian)(jian)30~40min]→水(shui)(shui)洗→活(huo)化［硫(liu)酸(suan)(suan)(suan)20%(質量分數(shu)），氯化鈉5%(質量分數(shu)），水(shui)(shui)75%,溫(wen)度(du)40℃,時(shi)間(jian)(jian)(jian)(jian)3min]→水(shui)(shui)洗→氰化鍍鎘→水(shui)(shui)洗→鈍化（鉻酐20g/L,硫(liu)酸(suan)(suan)(suan)4g/L,室溫(wen)，時(shi)間(jian)(jian)(jian)(jian)1~2min)→水(shui)(shui)洗→干(gan)燥。

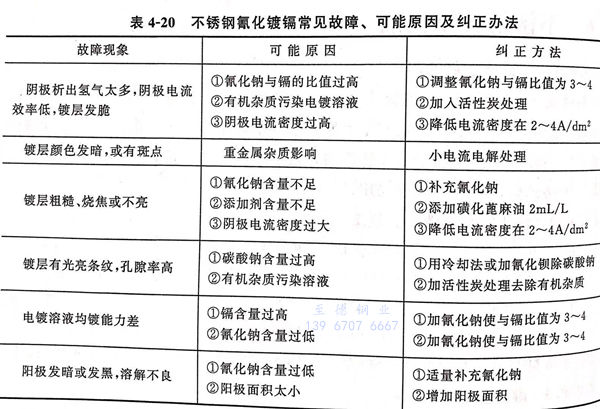

不銹鋼氰化(hua)鍍鎘常(chang)見(jian)故障、可能原(yuan)因及糾正方(fang)法見(jian)表4-20.
