1. 快速(su)鎳的性能和用(yong)途(tu)

  ①. 快速(su)鎳的性(xing)能： 鍍液呈中性(xing)偏堿性(xing)（pH=7.5~8),鍍液呈藍色，有氨味。沉積速(su)率快。

  ②. 快速(su)鎳的用(yong)途(tu)： 主要(yao)用(yong)于恢復尺寸和作耐磨鍍(du)層(ceng)。一般用(yong)作中間層(ceng)，刷鍍(du)中應(ying)用(yong)廣(guang)泛。

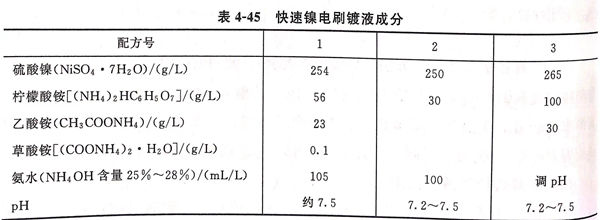

2. 快(kuai)速鎳電刷鍍液成分，見表4-45

3. 快速鎳電(dian)刷(shua)鍍工藝規(gui)范(fan)

 耗電系數：0.113 2A·h/(d㎡·μm);

 工(gong)作(zuo)電壓：8~20V(最佳12~15V);

 陰陽極相對運動速率：6~35m/min(最(zui)佳(jia)12~15m/min);

 單一鍍(du)層(ceng)安全厚度：≤0.5mm;

 電連接：只能作正極(ji)性接電；

 使用(yong)溫(wen)度：30~50℃,溫(wen)度提(ti)高可改善鍍層質(zhi)量和提(ti)高生產效率。

4. 快速鎳溶(rong)液的配(pei)制

 以(yi)配方1為例：在(zai)500mL燒(shao)杯(bei)中，加(jia)(jia)入(ru)(ru)乙酸(suan)(suan)銨(an)23g草酸(suan)(suan)銨(an)0.1g,檸檬酸(suan)(suan)銨(an)56g,加(jia)(jia)蒸(zheng)(zheng)餾(liu)水(shui)200mL,加(jia)(jia)熱(re)攪(jiao)(jiao)拌(ban)溶(rong)(rong)(rong)解。另外，在(zai)1000mL燒(shao)杯(bei)中加(jia)(jia)入(ru)(ru)硫酸(suan)(suan)鎳(nie)254g,加(jia)(jia)蒸(zheng)(zheng)餾(liu)水(shui)400mL,加(jia)(jia)熱(re)攪(jiao)(jiao)拌(ban)溶(rong)(rong)(rong)解，將500mL燒(shao)杯(bei)中的溶(rong)(rong)(rong)液在(zai)攪(jiao)(jiao)拌(ban)下加(jia)(jia)入(ru)(ru)到1000mL燒(shao)杯(bei)中的溶(rong)(rong)(rong)液中，冷卻至25℃后攪(jiao)(jiao)拌(ban)加(jia)(jia)入(ru)(ru)氨水(shui)105mL,調(diao)整溶(rong)(rong)(rong)液pH為7.5左右。再倒(dao)入(ru)(ru)1000mL量筒或容(rong)量瓶中，加(jia)(jia)蒸(zheng)(zheng)餾(liu)水(shui)稀釋至刻線。

5. 快速鎳刷鍍過程(cheng)的空乏型變(bian)化

 隨著鍍液(ye)的循(xun)環(huan)(huan)使(shi)(shi)(shi)用，鍍液(ye)中(zhong)(zhong)鎳離子濃度(du)隨循(xun)環(huan)(huan)使(shi)(shi)(shi)用由50g/L降低至25g/L,屬空(kong)乏(fa)型鍍液(ye)。當鍍液(ye)容積(ji)消耗掉75%左右，鍍液(ye)中(zhong)(zhong)析(xi)出大量鹽(yan)類結晶和氫氧化物，黏度(du)增加，無(wu)法使(shi)(shi)(shi)用，剩余(yu)25%溶(rong)液(ye)報廢。在循(xun)環(huan)(huan)過程中(zhong)(zhong)鍍液(ye)pH和鍍層硬(ying)度(du)比(bi)較穩定。
