不銹(xiu)鋼管擠壓(ya)(ya)速度直接影響到擠壓(ya)(ya)生產的(de)經濟性和擠壓(ya)(ya)鋼管產品(pin)的(de)質量。在同一臺擠壓(ya)(ya)機上，根(gen)據材料(liao)、變(bian)形程度和擠壓(ya)(ya)制品(pin)斷面形狀的(de)不同，在線亞洲日產一區二區:不銹鋼管擠(ji)(ji)(ji)壓(ya)(ya)速(su)(su)度(du)(du)可(ke)以在50~500mm/s范圍內變(bian)(bian)化(hua)。設計中采用速(su)(su)度(du)(du)調節(jie)(jie)回路和行程調節(jie)(jie)回路并(bing)聯工作(zuo)的(de)(de)(de)(de)混合數字調節(jie)(jie)來(lai)實(shi)現(xian)。根據材料(liao)的(de)(de)(de)(de)不(bu)同(tong)和溫度(du)(du)的(de)(de)(de)(de)變(bian)(bian)化(hua)會(hui)出現(xian)各種不(bu)同(tong)的(de)(de)(de)(de)變(bian)(bian)形阻力，影(ying)響(xiang)到擠(ji)(ji)(ji)壓(ya)(ya)速(su)(su)度(du)(du)的(de)(de)(de)(de)改變(bian)(bian)，因而(er)在同(tong)一個節(jie)(jie)流閥(fa)(fa)的(de)(de)(de)(de)位(wei)置(zhi)上有(you)各種不(bu)同(tong)的(de)(de)(de)(de)擠(ji)(ji)(ji)壓(ya)(ya)速(su)(su)度(du)(du)。不(bu)銹鋼管擠(ji)(ji)(ji)壓(ya)(ya)速(su)(su)度(du)(du)的(de)(de)(de)(de)調節(jie)(jie)機構由(you)操縱(zong)(zong)臺(tai)操作(zuo)各種結構的(de)(de)(de)(de)液壓(ya)(ya)節(jie)(jie)流閥(fa)(fa)來(lai)實(shi)現(xian)。帶有(you)微調速(su)(su)度(du)(du)的(de)(de)(de)(de)機構由(you)2~3個節(jie)(jie)流閥(fa)(fa)組(zu)成，經過節(jie)(jie)流閥(fa)(fa)向擠(ji)(ji)(ji)壓(ya)(ya)機主缸提供(gong)高壓(ya)(ya)水。使用在操縱(zong)(zong)臺(tai)上帶指示器的(de)(de)(de)(de)專門機構來(lai)實(shi)現(xian)對擠(ji)(ji)(ji)壓(ya)(ya)速(su)(su)度(du)(du)的(de)(de)(de)(de)控制，并(bing)且在擠(ji)(ji)(ji)壓(ya)(ya)機的(de)(de)(de)(de)出口處還裝有(you)測(ce)量擠(ji)(ji)(ji)壓(ya)(ya)制品(pin)出口溫度(du)(du)的(de)(de)(de)(de)儀表。

 擠(ji)壓(ya)(ya)時(shi)，從提高(gao)擠(ji)壓(ya)(ya)機的(de)(de)生(sheng)產率和擠(ji)壓(ya)(ya)工模具的(de)(de)使用壽命來(lai)考量，要求采用盡可(ke)能高(gao)的(de)(de)擠(ji)壓(ya)(ya)速(su)(su)度。但是，最高(gao)擠(ji)壓(ya)(ya)速(su)(su)度的(de)(de)采用又取決于(yu)潤滑劑的(de)(de)使用效(xiao)果和材料在高(gao)速(su)(su)擠(ji)壓(ya)(ya)條件下導致(zhi)的(de)(de)局部晶間熔(rong)化（過燒(shao)）現象的(de)(de)限制。

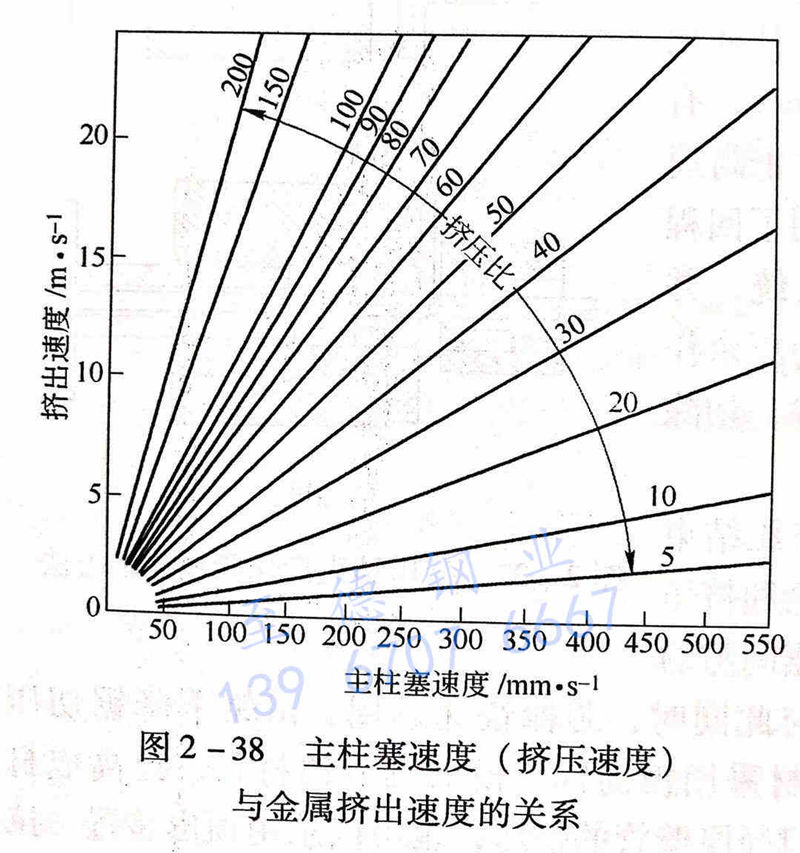

 一般擠(ji)壓(ya)(ya)(ya)比、擠(ji)壓(ya)(ya)(ya)速(su)(su)(su)(su)(su)度(du)（主(zhu)柱塞的(de)(de)前進速(su)(su)(su)(su)(su)度(du)）和金(jin)(jin)屬(shu)流(liu)動(dong)速(su)(su)(su)(su)(su)度(du)（擠(ji)壓(ya)(ya)(ya)模出(chu)口的(de)(de)金(jin)(jin)屬(shu)流(liu)出(chu)速(su)(su)(su)(su)(su)度(du)）三者的(de)(de)關系(xi)如圖2-38所示。由圖2-38可以看(kan)出(chu)，當(dang)擠(ji)壓(ya)(ya)(ya)比一定時(shi)，擠(ji)壓(ya)(ya)(ya)桿(gan)的(de)(de)前進速(su)(su)(su)(su)(su)度(du)越高，與(yu)金(jin)(jin)屬(shu)擠(ji)出(chu)速(su)(su)(su)(su)(su)度(du)的(de)(de)關系(xi)則(ze)擠(ji)壓(ya)(ya)(ya)模出(chu)口處(chu)的(de)(de)金(jin)(jin)屬(shu)流(liu)動(dong)速(su)(su)(su)(su)(su)度(du)越快(kuai)。當(dang)擠(ji)壓(ya)(ya)(ya)桿(gan)的(de)(de)前進速(su)(su)(su)(su)(su)度(du)一定時(shi)，則(ze)擠(ji)壓(ya)(ya)(ya)比越大，擠(ji)壓(ya)(ya)(ya)模出(chu)口處(chu)的(de)(de)金(jin)(jin)屬(shu)流(liu)動(dong)速(su)(su)(su)(su)(su)度(du)越快(kuai)。

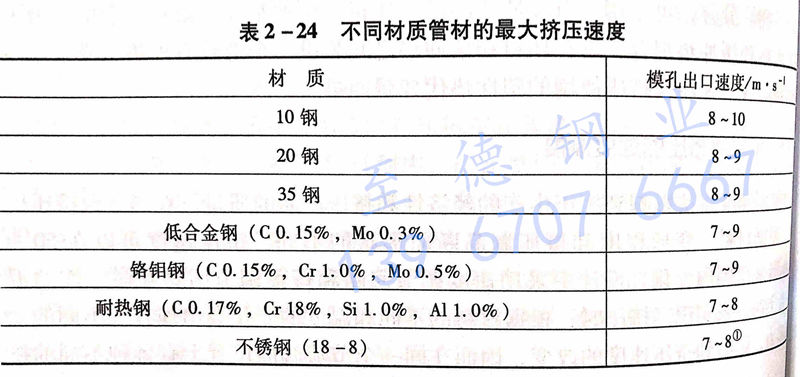

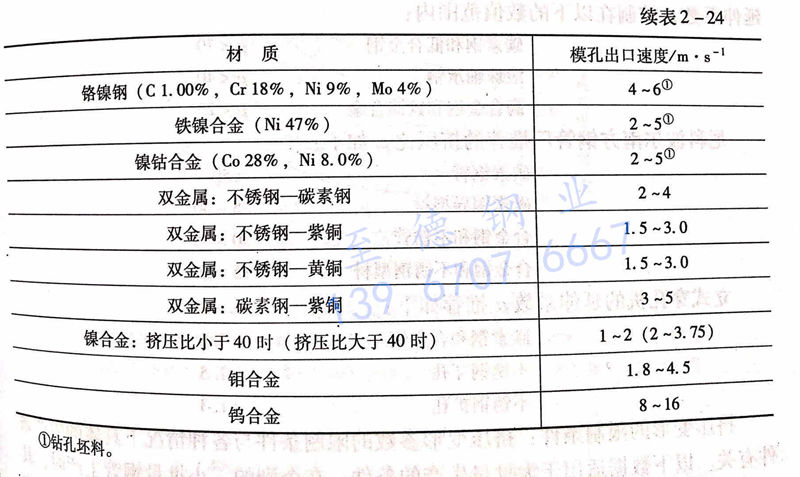

 擠(ji)(ji)壓(ya)(ya)速度(du)(du)(du)和擠(ji)(ji)壓(ya)(ya)比都是(shi)影響金屬流動速度(du)(du)(du)的重要因素(su)。在制定擠(ji)(ji)壓(ya)(ya)工藝(yi)制度(du)(du)(du)時，如果擠(ji)(ji)壓(ya)(ya)比已定，根據允許(xu)的金屬流動速度(du)(du)(du)，可以選(xuan)擇適當的擠(ji)(ji)壓(ya)(ya)速度(du)(du)(du)。綜合(he)以上因素(su)的考(kao)慮，也有資料建(jian)議擠(ji)(ji)壓(ya)(ya)速度(du)(du)(du)不應小(xiao)于(yu)100mm/s,一般(ban)可達到(dao)300mm/s左右。各種材(cai)料管材(cai)的最(zui)大擠(ji)(ji)壓(ya)(ya)速度(du)(du)(du)示(shi)于(yu)表 2-24。
