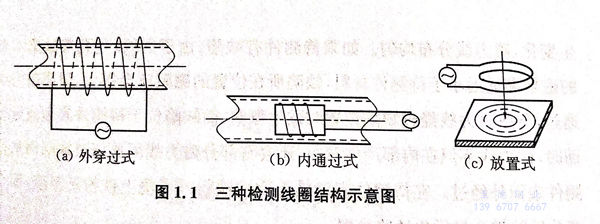

不銹鋼管渦流探傷技術是建立在電磁感應原理基礎上的一種常用的無損探傷方法。渦流探傷是渦流效應的一項重要應用,對導電材料表面和近表面探傷靈敏度高。其基本原理是當導體置于變化的磁場中或者相對于磁場運動時,會在其表面感應出旋渦式的電流,這個感應電流就是渦流。當導體自身表面或近表面存在缺陷等情況,就會引起渦流的變化,檢測人員可以通過檢測線圈和信號來評價導體狀態在不銹鋼管中使用渦流探傷技術時,通常采用外穿過式、內通過式和放置式進行管件的表面質量探傷。外穿過式是將不銹鋼管件插入并通過檢測線圈內部進行探傷,從而對管件外表面進行探傷,易實現批量化、高速化的自動探傷,如圖所示;內通過式是將檢測線圈放入管件內部進行探傷,從而對管件內表面進行探傷,如圖所示;放置式又稱點式線圈或探頭,是將檢測線圈放置于管件表面進行探傷,線圈直徑較小,靈敏度高,適用于大直徑的不銹鋼管表面探傷。


圖 1.jpg


 渦流探傷技(ji)術具有以(yi)下特點:


 1. 無需耦合劑(ji)


  渦流探(tan)傷(shang)可以進行非接觸探(tan)傷(shang),但(dan)隨(sui)著探(tan)頭到管件(jian)表(biao)面(mian)的距離增(zeng)加(jia),其(qi)檢測靈敏度(du)會不斷降低。


 2. 檢測速度快


  渦流(liu)探傷過(guo)程中,一定范圍內管件(jian)與檢測線圈相對速(su)度越快(kuai)信號變化(hua)越明顯(xian),所以檢測速(su)度非常快(kuai),易于實(shi)現(xian)高速(su)自動化(hua)。


 3. 可在高溫下使用


  由于高溫(wen)下(xia)的導電材料(liao)仍有(you)導電性(xing)(xing),尤其是對于加熱到居(ju)里(li)點溫(wen)度以(yi)上的鋼材,檢測(ce)時不(bu)再受(shou)磁導率的影響,可以(yi)像非磁性(xing)(xing)金屬那(nei)樣用渦流法進行探傷或(huo)者管件壁厚等參數的測(ce)量(liang)。


 4. 特(te)別適用于薄、細導電材料


   對(dui)(dui)于壁厚(hou)大的管(guan)件僅適(shi)用于表(biao)面和近表(biao)面進(jin)行檢(jian)測。同樣,渦(wo)流(liu)探(tan)(tan)傷(shang)(shang)技術也有其(qi)自身的局限(xian)(xian),如渦(wo)流(liu)探(tan)(tan)傷(shang)(shang)方(fang)法基(ji)于電磁感應原理,這一根基(ji)也就限(xian)(xian)制了其(qi)檢(jian)測對(dui)(dui)象主要為(wei)導電材料(liao),并且(qie)只能適(shi)用于檢(jian)測規(gui)則金(jin)屬的表(biao)面缺(que)陷;當激勵頻率(lv)升高時,表(biao)面渦(wo)流(liu)密度增(zeng)加,靈敏(min)度高當激勵頻率(lv)降低時,渦(wo)流(liu)滲(shen)透深(shen)度會增(zeng)加,檢(jian)測深(shen)度范圍變大,實際(ji)探(tan)(tan)傷(shang)(shang)時既要考慮(lv)靈敏(min)度,又(you)要考慮(lv)檢(jian)測深(shen)度,兩者相互矛盾;渦(wo)流(liu)探(tan)(tan)傷(shang)(shang)對(dui)(dui)缺(que)陷位置的準(zhun)確定性定量尚未成熟(shu),仍有待研究(jiu)人員進(jin)一步探(tan)(tan)索。
