不銹鋼化學著黑色膜性能測試流程如下：


1. 測試方法


 a. 結合(he)力


  用(yong)紙(zhi)巾、濾紙(zhi)或脫脂棉擦拭，除去表面油污，直(zhi)到擦干凈為止(zhi)，然后用(yong)濾紙(zhi)用(yong)中等力(li)度來回擦拭，直(zhi)到出現(xian)灰(hui)白色為止(zhi)，記下(xia)擦拭次(ci)數。


 b. 耐腐蝕性實驗


   ①. 硫酸(suan)銅點滴(di)實(shi)驗(yan)： 用3%的(de)(de)硫酸(suan)銅點滴(di)，觀察出現淺棕色的(de)(de)時間。


   ②. 三氯(lv)化(hua)鐵實驗： 用(yong)10%三氯(lv)化(hua)鐵點(dian)滴，觀察(cha)出現小(xiao)孔的(de)時間(jian)。


 c. 孔隙率


  采用(yong)貼濾(lv)紙(zhi)法(fa)測(ce)定。將檢(jian)測(ce)試劑浸(jin)于單位面積濾(lv)紙(zhi)上(shang)，將濾(lv)紙(zhi)緊貼在被(bei)測(ce)發(fa)黑膜（未浸(jin)油）表面上(shang)，10min統計濾(lv)紙(zhi)上(shang)藍(lan)色斑點的數目。檢(jian)測(ce)試劑為鐵氰化(hua)鉀10g/L,氯化(hua)銨(an)60g/L。



2. 檢測結果

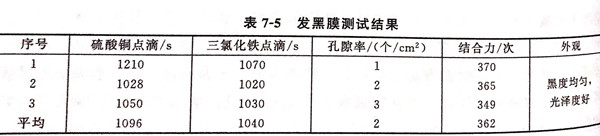

 檢測結(jie)果見表7-5發黑膜(mo)測試結(jie)果。

表 5.jpg


 從表7-5可(ke)見，膜(mo)層黑度均勻，光澤度好(hao)，與基體之間的結合力良好(hao)，孔隙率很小，耐蝕性很好(hao)。


3.  膜層AFM圖觀察


 應(ying)用(yong)掃描探針顯微鏡觀察發(fa)黑膜(mo)層表面形貌：發(fa)黑膜(mo)表面比較均勻且(qie)平整，微觀不平整度約(yue)為20nm,呈胞(bao)狀(zhuang)(zhuang)沉積而(er)成，胞(bao)的(de)表面不光滑，其大(da)小約(yue)為0.5μm,決(jue)定了膜(mo)層具有良好的(de)耐(nai)蝕性能。胞(bao)與胞(bao)之間有線條狀(zhuang)(zhuang)凹槽，是其性能不夠完善(shan)的(de)原因(yin)。
