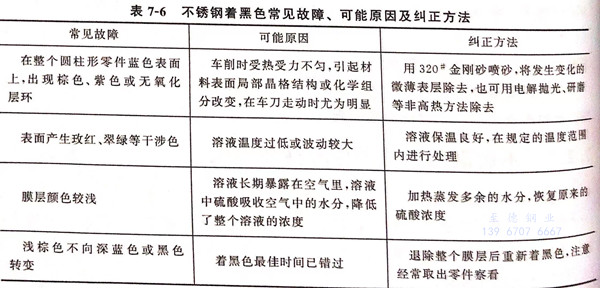

不銹鋼(gang)化學著(zhu)黑色常見故障、可能原因及糾正方(fang)法見表 7-6

不銹鋼化學著黑色廢液再(zai)生利用主要有以下幾點(dian)

1. 再(zai)生方法原理

 將已失去氧化能力的化學著黑色溶液稀釋5~10倍，使其所含結晶固體溶解，對稀釋液進行化學分析。令重鉻酸鉀含量稀釋在30~40g/L之間，此時三價鉻（Cr₂O₃)的含量也往往有30~40g/L之多。這種三價鉻的嚴重超量是使發黑液失去發黑能力的癥結所在，要恢復溶液的發黑能力，關鍵是除去過量的三價鉻，其他雜質，如鐵、鎳等的含量相對來看不很高，僅有幾克的量，不是影響著黑的主要因素。除去三價鉻的方法采取高錳酸鉀氧化法，使三價鉻氧化為六價鉻的重鉻酸鉀。其反應式如下：

  Cr₂(SO₄)₃+2KMnO₄+5H₂O = 2MnO(OH)₂↓+K₂Cr₂O₇+3H₂SO₄

 在上式中，無可溶性副產物產生，引人的高錳酸鉀（KMnO₄)被還原成亞錳酸［MnO(OH)₂],系棕黑色沉淀物，溶解度極低，很容易過濾除去。反應前三價鉻在溶液中呈硫酸鉻［Cr₂(SO₄)₃]存在，從上式可知，1g高錳酸鉀約可氧化1.28g硫酸鉻（或0.5g Cr₂O₃計）。反應后轉變為重鉻酸鉀，并產生硫酸，均是溶液有效成分。

2. 著黑液再生步驟

 將(jiang)稀釋的廢液(ye)(ye)(ye)加熱至(zhi)80~90℃,然后加入計(ji)算量(liang)(liang)好的熱的濃(nong)(nong)的高錳酸(suan)(suan)鉀(jia)溶液(ye)(ye)(ye)至(zhi)廢液(ye)(ye)(ye)中，充(chong)(chong)分攪拌并煮(zhu)沸0.5~1小時(shi)，使(shi)之充(chong)(chong)分反(fan)應，然后冷卻(que)靜(jing)置1~2晝夜(ye)，過濾除(chu)去(qu)亞錳酸(suan)(suan)沉淀。取清(qing)液(ye)(ye)(ye)進行化學分析，再(zai)(zai)濃(nong)(nong)縮再(zai)(zai)生液(ye)(ye)(ye)，可使(shi)再(zai)(zai)生重(zhong)鉻酸(suan)(suan)鉀(jia)達到(dao)標準(zhun)含量(liang)(liang)，再(zai)(zai)補充(chong)(chong)硫酸(suan)(suan)至(zhi)標準(zhun)含量(liang)(liang)，即可試生產。

3. 再生效(xiao)果

 經過(guo)(guo)再生的溶(rong)液(ye)，硫酸和重(zhong)鉻(ge)酸鉀均達標后(hou)，經試驗，除氧化時間比過(guo)(guo)去(qu)稍長外，零件發黑的黑度(du)與新(xin)液(ye)十分接近(jin)。這證明(ming)著(zhu)色溶(rong)液(ye)已基(ji)本恢(hui)復了著(zhu)黑色的能(neng)力，可以投(tou)入應用。
