不銹鋼電解著黑色的工藝特點主要分為以下兩點：

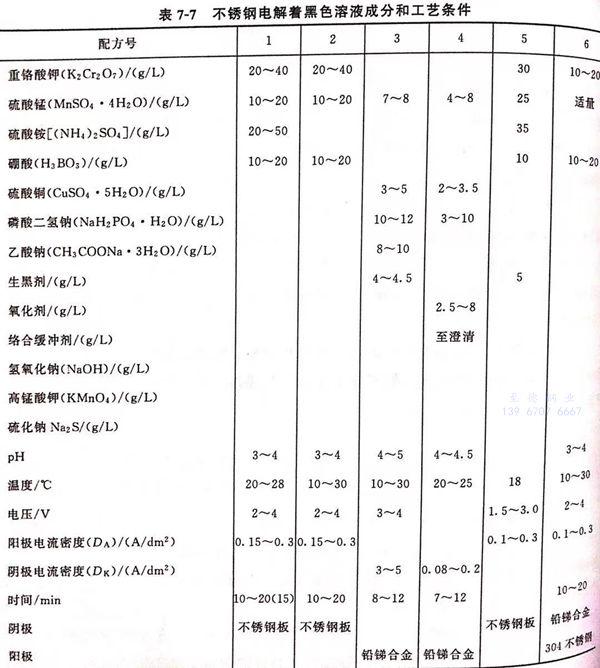

一、配方(fang)1、配方(fang)2(見(jian)表7-7)著黑色的工藝特點

（1) 形成的(de)膜層(ceng)厚，呈深黑色，零件光潔(jie)度表面上(shang)的(de)膜層(ceng)呈烏黑光亮。

（2) 著黑色(se)膜(mo)(mo)層具有一定的防護裝飾性，在(zai)25℃的10%鹽酸(suan)溶液中浸泡(pao)5min,膜(mo)(mo)層無顏色(se)變(bian)化，無脫落現象，表明耐(nai)蝕性好。耐(nai)蝕性能優(you)于(yu)鋼鐵(tie)發藍膜(mo)(mo)層。

（3) 形成的膜(mo)(mo)層(ceng)的硬度較(jiao)高，比銅、鋁(lv)、鎂(mei)、鋼上(shang)的氧化膜(mo)(mo)要高。

（4) 著(zhu)色(se)后(hou)不(bu)影(ying)響(xiang)零件的精度，若經(jing)多(duo)次返修，仍能保持(chi)其原表面狀態，光(guang)潔度不(bu)降低。

（5) 電(dian)解著(zhu)黑(hei)色，發黑(hei)速(su)率快，得到(dao)的黑(hei)膜色澤均勻，富有彈性(xing)，又有一定的耐磨性(xing)。

（6) 適用(yong)于鐵素體和各類不銹鋼的表(biao)面著黑色，具有使用(yong)價(jia)值。

二、配方3、配方4(見(jian)表(biao)7-7)著黑色的(de)工藝(yi)特(te)點

（1) 不(bu)含(han)六(liu)價鉻鹽，有利于環境(jing)保護(hu)。

（2) 屬陰(yin)極電解著色，對各種(zhong)不銹鋼都適(shi)用。

（3) 該(gai)工藝可在常溫（15~35℃)下進行，發黑速率快，一般只(zhi)需10分鐘。

（4) 溶液穩定性好，配方3溶液在使(shi)用過程中可不(bu)需作(zuo)任何調(diao)整一直(zhi)使(shi)用到失效。其消耗量為每升(sheng)溶液可作(zuo)不(bu)銹鋼發黑面積0.4~0.5㎡,原料成本每升(sheng)約(yue)0.5元。

（5) 操作(zuo)工藝簡單(dan)、方便，質量(liang)穩定，若發(fa)黑(hei)過程中(zhong)取出(chu)觀察，覺得黑(hei)度不夠，可繼續浸入發(fa)黑(hei)液中(zhong)通電數(shu)分鐘即可，如果認為質量(liang)不合(he)格，可將(jiang)工件浸入活化(hua)液（硝酸(suan)15%~20%,氫(qing)氟酸(suan)20%~22%,水60%~67%)中(zhong)數(shu)秒鐘，退去發(fa)黑(hei)膜(mo)，水洗后重(zhong)新進行(xing)不銹鋼發(fa)黑(hei)處理。

（6) 發黑膜耐磨性好(hao)，經濾(lv)紙或白(bai)皮紙用(yong)力(li)擦拭200次(ci)也無脫黑現象，經后(hou)處理后(hou)，膜層能(neng)長期保持光亮(liang)的深黑色。
