1. 不銹鋼陽極(ji)氧化(hua)膜的(de)制備

  不(bu)(bu)銹(xiu)鋼(gang)陽極氧(yang)化(hua)膜是在(zai)特定的溶液(ye)中（150~350g/L硫酸(suan)溶液(ye)），在(zai)過(guo)鈍化(hua)電(dian)位區的特定電(dian)位下(xia)，用電(dian)化(hua)學方法在(zai)奧氏體不(bu)(bu)銹(xiu)鋼(gang)表面形(xing)成(cheng)耐(nai)蝕性優良的陽極氧(yang)化(hua)膜。

2. 不銹鋼(gang)陽極氧化膜的耐(nai)蝕性

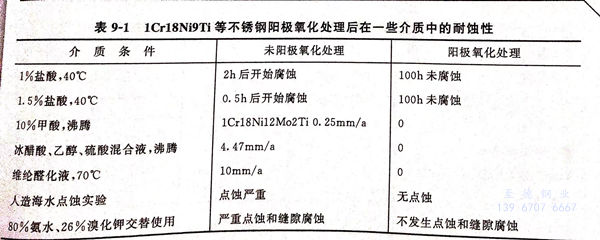

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。

  不(bu)銹鋼(gang)陽極氧化膜(mo)與自然鈍(dun)化膜(mo)、硝酸鈍(dun)化膜(mo)和彩(cai)色膜(mo)相(xiang)比，其耐蝕(shi)(shi)性呈數量級的(de)增加，特別是抗點(dian)蝕(shi)(shi)和縫隙腐蝕(shi)(shi)更為有效(xiao)。

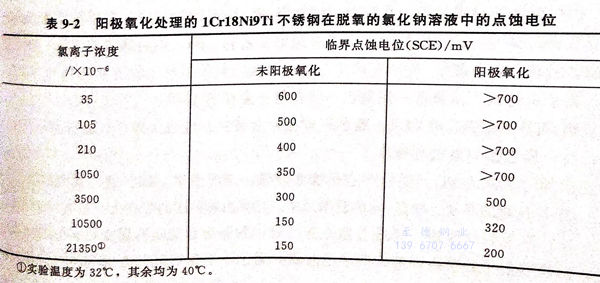

 b. 不銹鋼陽(yang)極氧化處理后在(zai)不同氯(lv)離子濃(nong)度的水溶液(ye)中(zhong)的點蝕(shi)電(dian)位(wei)見(jian)表9-2，臨界點蝕(shi)電(dian)位(wei)（相(xiang)對(dui)于(yu)SCE飽(bao)和(he)甘汞電(dian)極電(dian)位(wei)）大幅度升(sheng)高(gao)。

 c. 實(shi)驗溫度為32℃,其余(yu)均(jun)為40℃。

3. 陽極氧化處理后的不銹鋼(gang)的實際使(shi)用

  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
