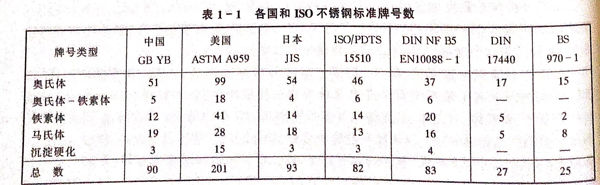

各國和ISO不銹鋼標準(zhun)牌號的數量列于表1-1。




 從表1-1可看出，美國ASTM不銹鋼標準(zhun)牌號數為其他國家標準牌號數的2倍以上，多達201個（具體牌號見本編附表1).分析這些牌號，有以下特點：①. 低碳、超低碳鋼多達130多個。其中，，超低碳不銹鋼在奧氏體、奧氏體－鐵素體、鐵素體三類牌號中就有63個，占這三類牌號總數的40%多（我國相應的比例數約為23%,日本約為36%).②. 含氮不銹鋼牌號多。其中，奧氏體含氮鋼51個（控氮型9個，中氮型33個，高氮型9個），占該類鋼牌號總數52%以上（我國約20%,日本約36%);奧氏體－鐵素體含氮鋼15個，占83%多，基本上都是含氮含鉬鋼。總的看，ASTM不銹鋼標準牌號中，具有優良的耐局部腐蝕性能并抑制鋼中金屬間相析出的高鉻、鉬且高氮含量的超級奧氏體不銹鋼，耐氯化物點蝕和縫隙腐蝕的高鉬含氮Cr-Ni雙相(xiang)不銹鋼(gang)，耐發煙硝酸并耐濃硫酸的高硅奧氏體不銹鋼，以及高鉻、鉬高純鐵素體不銹鋼等，均具有代表性的牌號，確實體現了當今不銹鋼的先進水平和發展方向。


 其(qi)他(ta)國(guo)家(jia)和ISO的(de)(de)不銹(xiu)鋼(gang)標準牌(pai)號(hao)(hao)(hao)(hao)(hao)一(yi)(yi)般為(wei)80~90個(ge)。與ASTM牌(pai)號(hao)(hao)(hao)(hao)(hao)對(dui)比(bi)(bi)，其(qi)對(dui)應率（占本(ben)國(guo)牌(pai)號(hao)(hao)(hao)(hao)(hao)的(de)(de)比(bi)(bi)例）JIS約(yue)為(wei)66%,中(zhong)國(guo)為(wei)63%,ISO為(wei)85%,EN為(wei)76%.以上各(ge)(ge)標準全能(neng)對(dui)應上的(de)(de)牌(pai)號(hao)(hao)(hao)(hao)(hao)約(yue)40個(ge)，如以ISO 82個(ge)牌(pai)號(hao)(hao)(hao)(hao)(hao)為(wei)基數，則對(dui)應率達49%.(ISO、EN標準不銹(xiu)鋼(gang)牌(pai)號(hao)(hao)(hao)(hao)(hao)見(jian)本(ben)編附表(biao)1、附表(biao)3).這(zhe)種情況說明，各(ge)(ge)國(guo)和ISO不銹(xiu)鋼(gang)標準中(zhong)相當一(yi)(yi)部分(fen)(fen)(fen)牌(pai)號(hao)(hao)(hao)(hao)(hao)在國(guo)際上都(dou)是(shi)(shi)通(tong)用(yong)(yong)的(de)(de)。雖然各(ge)(ge)國(guo)根據本(ben)國(guo)生產、使(shi)用(yong)(yong)和資(zi)源情況，自行研制開發了許(xu)多新牌(pai)號(hao)(hao)(hao)(hao)(hao)，但都(dou)力求(qiu)將先進(jin)(jin)的(de)(de)綜(zong)合性能(neng)好的(de)(de)牌(pai)號(hao)(hao)(hao)(hao)(hao)或(huo)直(zhi)接或(huo)加以適當改(gai)造后納入本(ben)國(guo)標準。日本(ben)JIS標準牌(pai)號(hao)(hao)(hao)(hao)(hao)主要是(shi)(shi)選取美國(guo)ASTM的(de)(de)牌(pai)號(hao)(hao)(hao)(hao)(hao)，其(qi)中(zhong)大部分(fen)(fen)(fen)牌(pai)號(hao)(hao)(hao)(hao)(hao)保持原來的(de)(de)化學成分(fen)(fen)(fen)不變(bian)，但有(you)一(yi)(yi)部分(fen)(fen)(fen)則在原牌(pai)號(hao)(hao)(hao)(hao)(hao)成分(fen)(fen)(fen)的(de)(de)基礎(chu)上進(jin)(jin)行了調整或(huo)改(gai)造。而我國(guo)的(de)(de)不銹(xiu)鋼(gang)標準又(you)是(shi)(shi)參照采用(yong)(yong)的(de)(de)JIS標準，所以JIS和我國(guo)牌(pai)號(hao)(hao)(hao)(hao)(hao)與ASTM牌(pai)號(hao)(hao)(hao)(hao)(hao)對(dui)應率差(cha)不多。


 從化學成(cheng)分看，各標(biao)準中相(xiang)對應的(de)(de)(de)牌(pai)號，其(qi)化學成(cheng)分基本相(xiang)同(tong)。有(you)些元素含量的(de)(de)(de)上下原有(you)差別。有(you)害(hai)元素磷(lin)和硫，國外(wai)標(biao)準中都是磷(lin)不大(da)(da)于(yu)(yu)0.045%或0.040%，硫不大(da)(da)于(yu)(yu)0.030%。但在ISO和EN標(biao)準中，奧氏體(ti)－鐵素體(ti)雙(shuang)相(xiang)鋼(gang)(gang)和其(qi)他幾類鋼(gang)(gang)的(de)(de)(de)部分牌(pai)號，一般規定硫不大(da)(da)于(yu)(yu)0.015%,并加注說明：硫含量可根據(ju)特(te)殊性能要求提供(gong)特(te)定的(de)(de)(de)含量范(fan)(fan)圍(wei)(wei)(wei)；要求可切(qie)削性的(de)(de)(de)鋼(gang)(gang)控制(zhi)在0.015%~0.030%的(de)(de)(de)范(fan)(fan)圍(wei)(wei)(wei)內，要求可焊接(jie)性的(de)(de)(de)鋼(gang)(gang)控制(zhi)在0.008%~0.020%的(de)(de)(de)范(fan)(fan)圍(wei)(wei)(wei)內；要求表面拋(pao)光(guang)的(de)(de)(de)鋼(gang)(gang)控制(zhi)在＜0.015%的(de)(de)(de)范(fan)(fan)圍(wei)(wei)(wei)內。
