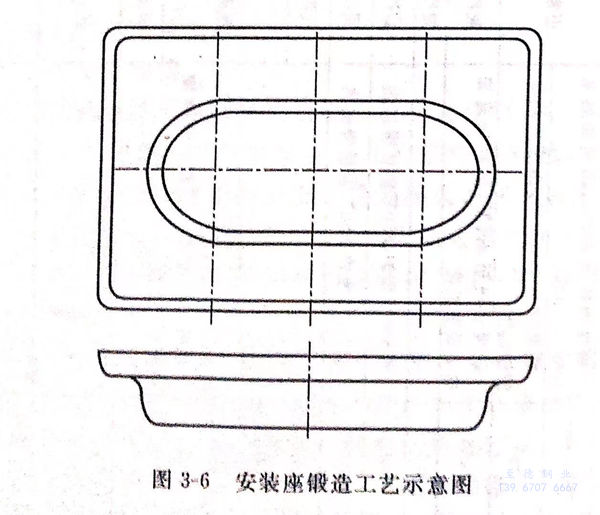

以(yi)鉻-鎳奧氏體(ti)不銹鋼在線亞洲日產一區二區:06Cr18Ni11Ti安裝座鍛造工藝為例（見圖3-6),其工藝流(liu)程：下料→檢查(cha)→打磨→加(jia)熱→模(mo)鍛→加(jia)熱→校正→熱處理(li)→腐蝕→終檢。

下料(liao)：可以用(yong)鋸(ju)(ju)床(chuang)鋸(ju)(ju)切(qie)(qie)、砂輪切(qie)(qie)割機切(qie)(qie)割或(huo)車床(chuang)車切(qie)(qie)，尺寸為Φ26x64mm,并要將毛刺和尖(jian)角打磨掉。

檢查：檢查表面缺陷。

打磨(mo)：清除表(biao)面缺(que)陷及(ji)毛刺。

加熱：加熱(re)溫度(du)為1100~1200℃,加熱(re)時間為10~25min,裝爐數量少于60件。

模鍛(duan)：選用1噸模鍛錘，終(zhong)鍛溫度900℃.

校(xiao)正：在1噸模鍛錘(chui)上利用終(zhong)鍛型槽校正。

熱(re)處理：根(gen)據鋼種確定熱(re)處理制度，進行熱(re)處理。

表面清理(li)：根據要求(qiu)，對鍛件的(de)表(biao)面進行必要的(de)清(qing)理，如噴(pen)丸、酸洗、拋光等(deng)。

終(zhong)檢：100%檢查外表面。
