塑(su)料(liao)管(guan)包括聚(ju)乙烯管(guan)、聚(ju)丙烯管(guan)、聚(ju)氯乙烯管(guan)等。這些管(guan)材(cai)質軟，在200℃左右(you)即產生塑(su)性變形(xing)或能熔(rong)化，因此(ci)加(jia)工十分方便。
1. 塑料(liao)管(guan)的切割(ge)與彎曲
使用細牙手鋸(ju)或木工圓鋸(ju)進(jin)行切割，公(gong)稱(cheng)直徑(jing)DN≤200mm的彎(wan)(wan)管(guan)，有成品彎(wan)(wan)頭(tou)供應(ying)，一般為彎(wan)(wan)曲半徑(jing)很小的急彎(wan)(wan)彎(wan)(wan)頭(tou)。需要制(zhi)作時可采用熱(re)彎(wan)(wan)，彎(wan)(wan)曲半徑(jing)R=（3.5~4)DN.塑(su)料管(guan)熱(re)彎(wan)(wan)工藝與彎(wan)(wan)鋼(gang)管(guan)的不同在于(yu)：
①. 不論管徑(jing)大小(xiao)，一律填細(xi)砂。
②. 加熱溫度為130℃~150℃,在蒸汽加熱箱或電加熱箱內進行。
③. 用木材制(zhi)作(zuo)彎(wan)管模(mo)具，木塊的高度稍高于管子(zi)半徑(jing)。管子(zi)加熱(re)至要求溫度迅速從加熱(re)箱內(nei)取出，放人彎(wan)管模(mo)具內(nei)，因管材已成塑性，用力很小，用澆冷(leng)水(shui)方法使其(qi)冷(leng)卻定(ding)型，然后(hou)取出砂子(zi)，并(bing)繼續進(jin)行水(shui)冷(leng)。管子(zi)冷(leng)卻后(hou)要有1°~2°的回彈，因此制(zhi)作(zuo)模(mo)具時把彎(wan)曲角度加大1°~2°。
2. 塑料管的連接
塑料管的(de)連(lian)接方法(fa)可(ke)(ke)根據管材(cai)、工作條件(jian)、管道(dao)敷設條件(jian)而(er)定。壁(bi)厚大于4mm,DN≥50mm的(de)塑料管均可(ke)(ke)采(cai)用(yong)對口(kou)接觸(chu)焊(han)；壁(bi)厚小于4mm,DN≤150mm的(de)承壓管可(ke)(ke)采(cai)用(yong)套管或承口(kou)連(lian)接；非承壓的(de)管子(zi)可(ke)(ke)采(cai)用(yong)承口(kou)粘(zhan)結、加(jia)橡膠(jiao)圈的(de)承口(kou)連(lian)接；與閥(fa)件(jian)、金屬(shu)部件(jian)或管道(dao)相連(lian)接，且壓力(li)低于2MPa時，可(ke)(ke)采(cai)用(yong)卷邊(bian)法(fa)蘭(lan)連(lian)接或平焊(han)法(fa)蘭(lan)連(lian)接。
塑料管的對(dui)口(kou)焊接有(you)對(dui)口(kou)接觸焊和熱空氣焊兩種(zhong)方法。
①. 對口接觸焊是將塑料管放在焊接設備的夾具上夾牢，清除管端氧化層，將兩根管子對正，管端間隙在0.7mm以下，電加熱盤正套在接口處加熱，使塑料深處表面1mm~2mm熔化，并用0.1MPa~0.25MPa的壓力加壓使熔融表面連接成一體。
②. 熱空氣焊接是將壓縮空氣通過焊槍，焊槍為一電熱空氣管，可將空氣加熱至200℃~250℃,可以調節焊槍內的電熱絲電壓以控制溫度。壓縮空氣保持壓力為0.05MPa~0.1MPa.焊接時將管端對正，用塑料條對準焊縫，焊槍加熱將管件和焊條熔融并連接在一起。
承插口連接的(de)程(cheng)序是先進行(xing)試(shi)插，檢查承插口長(chang)度(du)(du)及間隙，長(chang)度(du)(du)以(yi)管子公稱(cheng)直徑的(de)1倍(bei)(bei)～1.5倍(bei)(bei)為(wei)宜，間隙應不(bu)大于0.3mm,然后用(yong)(yong)酒精將承口內壁、插管外壁擦洗干凈(jing)，并均勻涂上一層膠黏劑(ji)(ji)，即時插入，保持(chi)擠壓2min~3min,擦凈(jing)接口外擠出的(de)膠黏劑(ji)(ji)，固化后在承口外端可再行(xing)焊接，以(yi)增加連接強度(du)(du)。膠黏劑(ji)(ji)可采用(yong)(yong)過(guo)氯乙烯樹脂與二(er)氯乙烷(wan)（或(huo)丙酮）重(zhong)量比1:4的(de)調(diao)和(he)物，該調(diao)和(he)物稱(cheng)為(wei)過(guo)氯乙烯膠黏劑(ji)(ji)，也可采用(yong)(yong)市場上供應的(de)多種(zhong)膠黏劑(ji)(ji)。

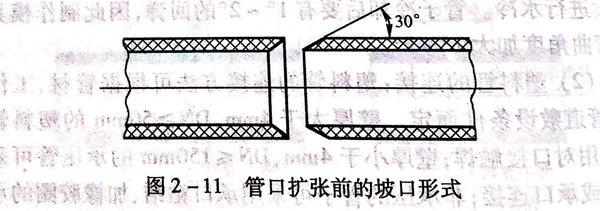

如(ru)塑料管沒(mei)有承(cheng)口(kou)，還要(yao)自行加工制(zhi)作。方法是在(zai)擴(kuo)張(zhang)管端(duan)采用蒸汽加熱或用甘油加熱鍋加熱，加熱長度為(wei)管子(zi)直徑的(de)1倍(bei)～1.5倍(bei)，加熱溫度為(wei)130℃~150℃.此時可(ke)將插(cha)口(kou)的(de)管子(zi)插(cha)入(ru)已(yi)加熱的(de)管端(duan)，使(shi)其擴(kuo)大為(wei)承(cheng)口(kou)。也可(ke)用金屬(shu)擴(kuo)口(kou)模具擴(kuo)張(zhang)。為(wei)了使(shi)插(cha)人管能順利地插(cha)入(ru)承(cheng)口(kou)，可(ke)在(zai)擴(kuo)張(zhang)管端(duan)及插(cha)人管端(duan)先做成(cheng)30°的(de)斜口(kou)，如(ru)圖2-11所示。

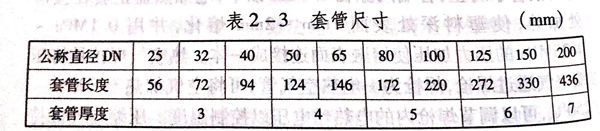

套(tao)管(guan)(guan)連(lian)接(jie)是先將(jiang)管(guan)(guan)子對焊起來，并把焊縫鏟平，再在接(jie)頭上加(jia)套(tao)管(guan)(guan)。套(tao)管(guan)(guan)可(ke)用(yong)塑(su)料板加(jia)熱卷制而成，套(tao)管(guan)(guan)與(yu)連(lian)接(jie)管(guan)(guan)之(zhi)間涂上膠(jiao)黏(nian)劑，套(tao)管(guan)(guan)的接(jie)口、套(tao)管(guan)(guan)兩端與(yu)連(lian)接(jie)管(guan)(guan)還可(ke)焊接(jie)起來，增加(jia)強度(du)，套(tao)管(guan)(guan)尺寸見表2-3。
法(fa)蘭連接是采用鋼制法(fa)蘭時，先(xian)將法(fa)蘭套入管(guan)內(nei)，然后加熱管(guan)進(jin)行翻邊；采用塑料(liao)板材制成的(de)法(fa)蘭可與塑料(liao)管(guan)進(jin)行焊(han)接。此時塑料(liao)法(fa)蘭應在內(nei)徑兩面車出45°坡口，兩面都應與管(guan)子焊(han)接。緊固法(fa)蘭時應把密封墊(dian)墊(dian)好，并在螺栓兩端加墊(dian)圈。

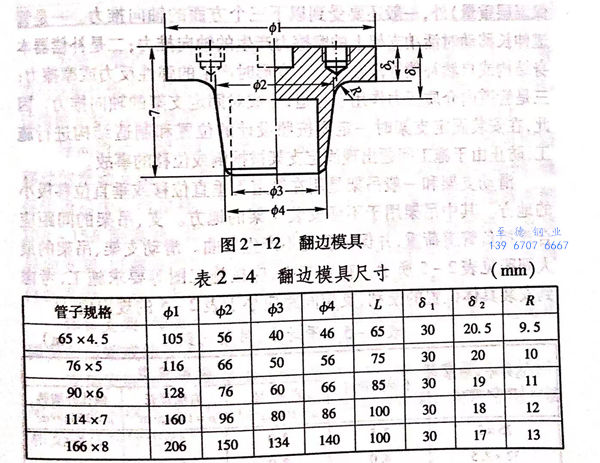

塑料管(guan)管(guan)端翻(fan)(fan)邊(bian)(bian)的(de)工(gong)藝是將要翻(fan)(fan)邊(bian)(bian)的(de)管(guan)端加熱至140℃~150℃,套(tao)上鋼(gang)法蘭，推(tui)入翻(fan)(fan)邊(bian)(bian)模具。翻(fan)(fan)邊(bian)(bian)模具為鋼(gang)質，如圖2-12所示，尺寸(cun)如表2-4所列。翻(fan)(fan)邊(bian)(bian)模具推(tui)人(ren)前先加熱至80℃~100℃,不(bu)使(shi)管(guan)端冷卻，推(tui)入后均(jun)勻地使(shi)管(guan)口翻(fan)(fan)成垂(chui)直于管(guan)子軸線的(de)翻(fan)(fan)邊(bian)(bian)。翻(fan)(fan)邊(bian)(bian)后不(bu)得(de)有裂紋和皺折等缺陷。
