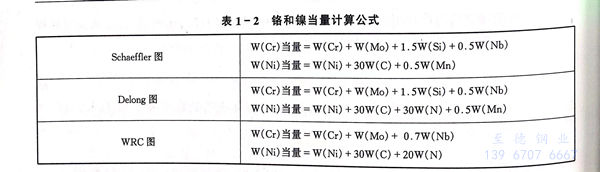

不銹鋼管焊縫中的鐵素體起著極其重要的作用，特別是奧氏體不銹鋼和鐵素體－奧氏體雙相不銹鋼的焊縫組織。奧氏體不銹鋼焊縫中，常常需要形成一定量的鐵素體（通常是4%~12%)以防止焊縫產生凝固裂紋。雙相鋼中的鐵素體對提高耐蝕性特別是耐應力腐蝕破裂和耐孔蝕是至關重要的。而在雙相不銹鋼焊縫中又必須限制過多的鐵素體（＞70%),以保持焊縫金屬具有足夠需要的塑韌性和耐蝕性。因此在這兩種情況下，都要嚴格控制鐵素體量。而某些在低溫環境及特殊腐蝕介質中使用的奧氏體鋼焊縫中的鐵素體要求盡量降低。現在已經把焊接時快速冷卻形成的在線亞洲日產一區二區:不銹鋼管焊縫組織與合金元素的鉻當量（Creq)和鎳當量（Nieq)值的關系圖：Schaeffler圖、Delong圖和 WRC圖，用做不同情況下預言焊縫組織、設計焊材成分和根據焊縫化學成分分析結果評定焊縫質量的重要依據。各組織圖的鉻、鎳當量計算公式列于表1-2中。

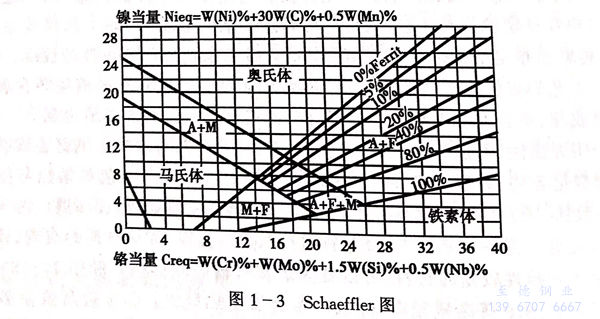

Schaeffler圖（圖1-3)是(shi)最早的(de)焊縫組(zu)織圖，它適用于常規的(de)不銹鋼管焊后自然(ran)狀態的(de)焊縫，其精確度為±4%。

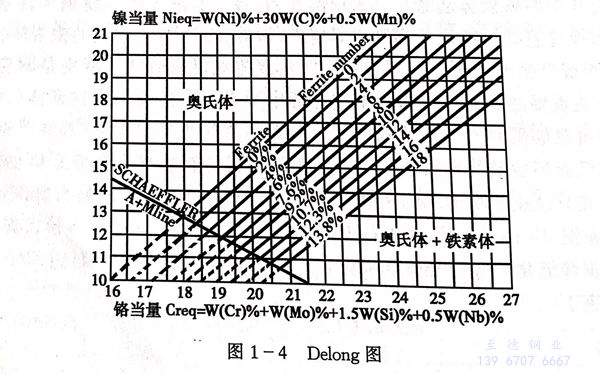

Delong 圖（圖1-4)是在Schaeffler圖的基礎上改進的，此圖加入了奧氏體形成元素N2的作用，更適合于氣體保護焊及含氮或控氮不銹鋼的焊縫組織。Delong圖還進一步改進了估算鐵素體含量的精確度（2%),特別是對含有比正常氮含量高的熔敷金屬。Delong圖以鐵素體序數（FN)表示焊縫的鐵素體量，FN最大到18FN,不能滿足不斷發展的要求，特別是高鐵素體的雙相鋼及其焊縫組織的要求。

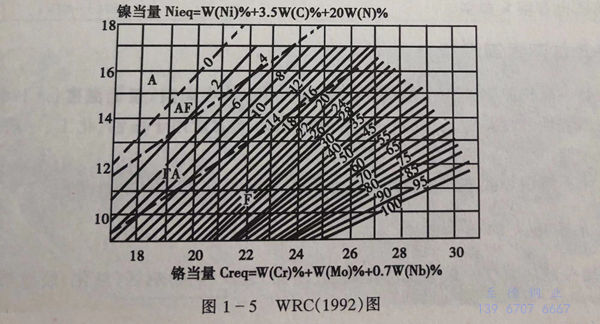

WRC(1992)圖（圖1-5)以(yi)鐵素(su)體序數FN表示鐵素(su)體含量(liang)，此圖是最新的估算鐵素(su)體的(de)組織圖(tu)，該圖(tu)已把FN擴(kuo)大到(dao)100FN(相(xiang)當(dang)80%的(de)鐵素(su)(su)體）被(bei)認為適(shi)合(he)于判(pan)斷(duan)300系列奧氏體及(ji)雙相(xiang)不(bu)銹鋼焊縫組織中(zhong)的(de)鐵素(su)(su)體含量(liang)(liang)。Schaeffler、Delong、WRC圖(tu)是(shi)歷年(nian)來(lai)根據焊縫金屬的(de)奧氏體形(xing)成元(yuan)素(su)(su)碳、氮(dan)、錳(meng)、鎳,以及(ji)鐵素(su)(su)體形(xing)成元(yuan)素(su)(su)鉻、鉬、硅、鈮等對形(xing)成鐵素(su)(su)體的(de)作(zuo)用，計(ji)算鎳、鉻當(dang)量(liang)(liang)，繪(hui)制(zhi)相(xiang)應的(de)組織圖(tu)，這(zhe)些圖(tu)是(shi)在不(bu)同時期(qi)考慮了不(bu)同化學元(yuan)素(su)(su)的(de)影響繪(hui)制(zhi)的(de)，各有(you)其特(te)點，使(shi)用時應加(jia)以注意(yi)。
在(zai)奧氏體及雙相不銹(xiu)鋼焊接結(jie)構中，焊縫中的鐵(tie)素體的控制，根據(ju)使(shi)用條件，大致有以下界限，以FN表示：
①. 要求無磁性的 ≤0.1FN
②. 特別腐蝕要求(qiu)的(de)（如(ru)尿素級(ji)焊材）及使用于-150℃以下的(de)環境(jing) ≤0.5FN
③. 一般使用，非穩定化(hua)焊縫金屬(shu) -150 ~ +150℃ 4~12FN
④. 一般使用，穩定化焊縫-150 ~ +150℃ 6~15FN
⑤. 在σ相(xiang)形成(cheng)溫度范圍，540~900℃ 3~8FN
⑥. 鐵素體(ti)－奧氏(shi)體(ti)雙相及超級雙相不銹鋼焊縫 30~70FN
