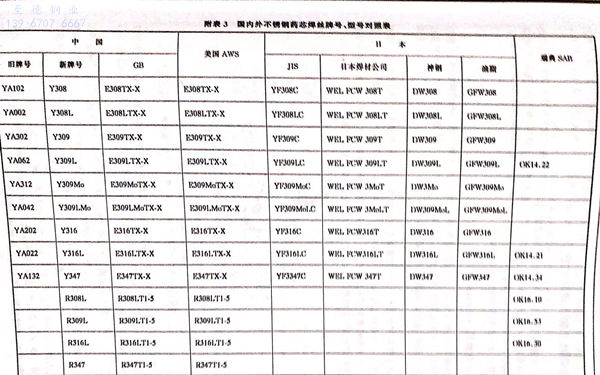

我國的不銹鋼藥芯焊絲牌號有新、舊兩個類型。舊類型是歷史比較早的藥芯焊絲廠家習慣使用的，其編制方法基本與手工焊條牌號相同，只是牌號前的字母不同（如“Y”）用以區別手工焊條；新類型是新發展起來的藥芯焊絲廠家習慣使用的，其編制方法基本與國家標準GB/T 17853-1999《不銹鋼藥芯焊絲》相同，只是牌號前用不同的字母表示不同的廠家。兩種牌號的表示方法在此不再舉例，讀者可通過附表3進行對比。

 國(guo)家(jia)標(biao)準(zhun)GB/T 17853-1999中規(gui)定了不銹(xiu)(xiu)鋼藥芯焊絲(si)的型號分(fen)類、技術要(yao)求(qiu)、試驗(yan)方(fang)法及(ji)檢(jian)驗(yan)規(gui)則等。該標(biao)準(zhun)規(gui)定，所適用(yong)的不銹(xiu)(xiu)鋼藥芯焊絲(si)熔敷金屬中鉻含(han)量(liang)應大于(yu)10.50%,鐵的含(han)量(liang)應超過其他(ta)任(ren)何元(yuan)素。此(ci)外，標(biao)準(zhun)還(huan)規(gui)定焊絲(si)芯部所含(han)非(fei)金屬組分(fen)應不小于(yu)焊絲(si)總重的5%。

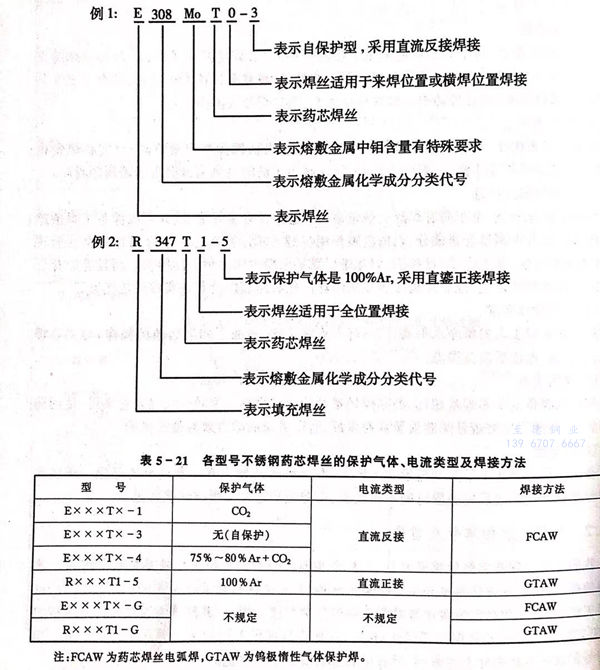

 GB/T 17853-1999中規(gui)定的不銹鋼藥芯焊絲(si)型(xing)號(hao)編制方法如下：第一位(wei)(wei)(wei)(wei)是字(zi)母“E”或(huo)(huo)(huo)字(zi)母“R”，“E”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)焊絲(si)，“R”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)填充焊絲(si)；后(hou)(hou)面用(yong)三位(wei)(wei)(wei)(wei)或(huo)(huo)(huo)四位(wei)(wei)(wei)(wei)數(shu)字(zi)表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)熔敷金(jin)屬化學成(cheng)分分類(lei)代(dai)號(hao)，如有特殊要求的化學成(cheng)分，將其元素符號(hao)附(fu)加在(zai)數(shu)字(zi)后(hou)(hou)面，或(huo)(huo)(huo)者用(yong)“L”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)碳(tan)(tan)含量較(jiao)低、“H”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)碳(tan)(tan)含量較(jiao)高、“K”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)焊絲(si)應用(yong)于(yu)(yu)低溫環境；再后(hou)(hou)面用(yong)“T”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)藥芯焊絲(si)，之后(hou)(hou)用(yong)一位(wei)(wei)(wei)(wei)數(shu)字(zi)表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)焊接位(wei)(wei)(wei)(wei)置，“0”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)焊絲(si)適用(yong)于(yu)(yu)平焊位(wei)(wei)(wei)(wei)置或(huo)(huo)(huo)橫焊位(wei)(wei)(wei)(wei)置焊接，“1”表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)焊絲(si)適用(yong)于(yu)(yu)全位(wei)(wei)(wei)(wei)置焊接；后(hou)(hou)接“－”，“－”后(hou)(hou)面用(yong)數(shu)字(zi)表(biao)(biao)(biao)(biao)(biao)示(shi)(shi)保護氣體及焊接電流類(lei)型(xing)（見表(biao)(biao)(biao)(biao)(biao)5-21)。

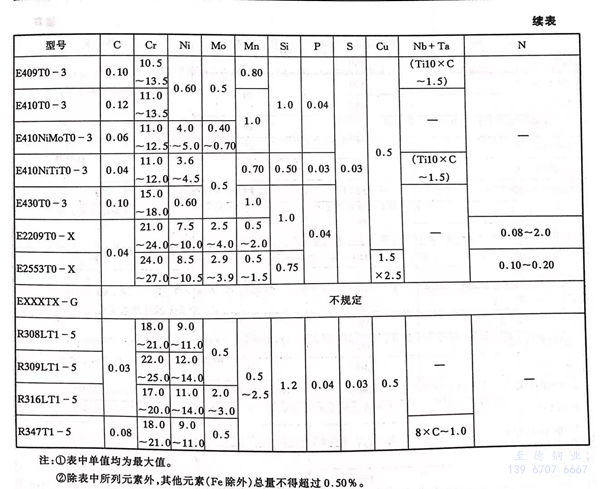

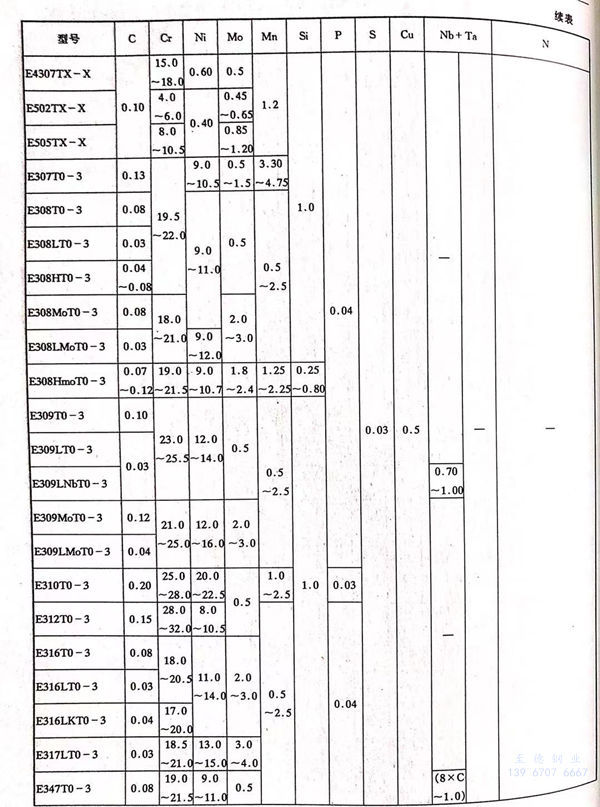

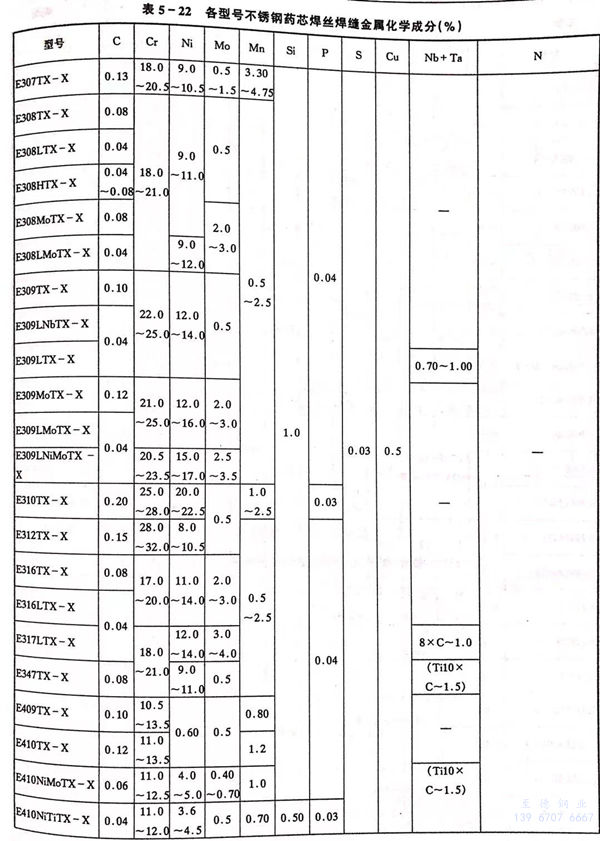

 GB/T 17853-1999 根據熔敷金屬化(hua)學成分劃(hua)分的不(bu)銹鋼藥芯焊(han)絲型(xing)號(hao)見(jian)表5-22。
