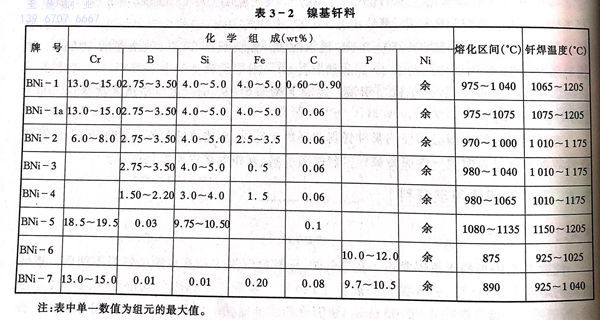

鎳基釬料常用于不銹鋼(gang)的真空釬焊，也可用于不銹鋼在保護性氣氛爐中的釬焊，但要求保護性氣氛非常純凈干燥，如要求氫氣露點低于-50°℃,氬氣露點低于-60℃.鎳基釬料釬焊不銹鋼接頭的特點是：接頭耐腐蝕、抗氧化，高溫性能好，某些鎳基釬料釬焊的接頭工作溫度可達900℃以上。表3-2中列出了不銹鋼釬焊的常用鎳基釬料。

  BNi-1、BNi-1a和BNi-2屬Ni-Cr-Si-B系釬(han)料(liao)(liao)，當釬(han)焊(han)時采用適當的(de)(de)釬(han)縫(feng)(feng)(feng)間(jian)隙(xi)、釬(han)焊(han)溫(wen)度和保(bao)溫(wen)時間(jian)，釬(han)縫(feng)(feng)(feng)中(zhong)(zhong)的(de)(de)B、C、Si可向母材中(zhong)(zhong)充分(fen)擴散，釬(han)縫(feng)(feng)(feng)組織(zhi)基本為含鉻(ge)的(de)(de)鎳基固溶體。由此不僅釬(han)縫(feng)(feng)(feng)的(de)(de)強(qiang)度高(gao)、塑性(xing)(xing)好、抗(kang)(kang)氧化(hua)、耐(nai)腐蝕，而(er)且(qie)其(qi)重熔(rong)溫(wen)度也可得到(dao)提高(gao)，釬(han)焊(han)接(jie)頭可承受(shou)高(gao)溫(wen)及(ji)大(da)應力(li)。在這三種釬(han)料(liao)(liao)中(zhong)(zhong)，BNi-1和BNi-1a的(de)(de)成分(fen)、性(xing)(xing)能(neng)和用途(tu)基本相同(tong)，只是(shi)BNi-1a的(de)(de)成分(fen)中(zhong)(zhong)碳(tan)含量較低(di)(di)，釬(han)料(liao)(liao)的(de)(de)流(liu)動(dong)性(xing)(xing)不如BNi-1,但(dan)釬(han)料(liao)(liao)對(dui)母材的(de)(de)溶蝕作(zuo)用減小，有利于釬(han)焊(han)較薄的(de)(de)部件(jian)。BNi-2釬(han)料(liao)(liao)的(de)(de)特點是(shi)釬(han)料(liao)(liao)熔(rong)點低(di)(di)，相應地所需(xu)的(de)(de)釬(han)焊(han)溫(wen)度也較低(di)(di)。雖然釬(han)料(liao)(liao)的(de)(de)抗(kang)(kang)氧化(hua)性(xing)(xing)因釬(han)料(liao)(liao)成分(fen)中(zhong)(zhong)鉻(ge)含量較低(di)(di)而(er)稍有下降(jiang)，但(dan)仍能(neng)滿足許多(duo)工作(zuo)條件(jian)的(de)(de)要(yao)求。此外釬(han)料(liao)(liao)的(de)(de)熔(rong)化(hua)區間(jian)小，釬(han)料(liao)(liao)的(de)(de)流(liu)動(dong)填縫(feng)(feng)(feng)能(neng)力(li)非常好。

  BNi-3和BNi-4為不含Cr的(de)(de)Ni-B-Si三元釬(han)(han)(han)(han)料(liao)。BNi-3流動(dong)性好，尤其適(shi)于釬(han)(han)(han)(han)焊較(jiao)長的(de)(de)搭接(jie)(jie)(jie)接(jie)(jie)(jie)頭。BNi-4含硼(peng)量較(jiao)低，釬(han)(han)(han)(han)料(liao)熔化區間較(jiao)大(da)，對母材溶蝕較(jiao)小，適(shi)于釬(han)(han)(han)(han)焊要求有(you)較(jiao)大(da)釬(han)(han)(han)(han)料(liao)圓角的(de)(de)接(jie)(jie)(jie)頭和較(jiao)薄的(de)(de)部件。

  BNi-5為(wei)不含(han)硼(peng)的(de)Ni-Cr-Si三元(yuan)釬(han)(han)(han)料。該(gai)釬(han)(han)(han)料釬(han)(han)(han)焊(han)的(de)接(jie)頭的(de)性(xing)能與用途與BNi-1基本相同(tong)。由于不含(han)硼(peng)，釬(han)(han)(han)料對母(mu)材溶蝕小，適(shi)于釬(han)(han)(han)焊(han)較(jiao)薄的(de)部件(jian)，也(ye)可用于釬(han)(han)(han)焊(han)核反應(ying)堆(dui)部件(jian)。但(dan)該(gai)釬(han)(han)(han)料的(de)熔點較(jiao)高，釬(han)(han)(han)焊(han)溫度一般接(jie)近(jin)1200℃。

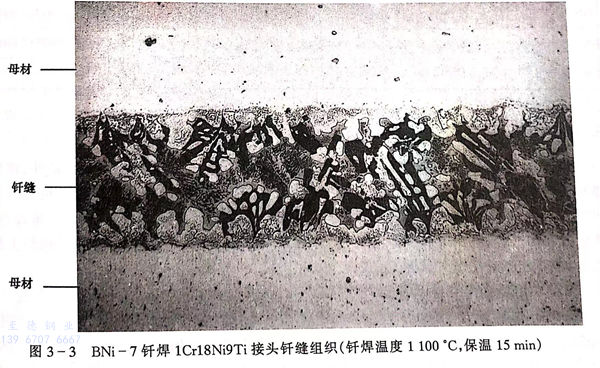

  BNi-6和BNi-7分別為Ni-P、Ni-Cr-P共晶合金，其熔(rong)點在鎳基釬料最(zui)低(di)，對不(bu)銹鋼溶(rong)蝕最(zui)小(xiao)，流動填縫(feng)能力強。但由于(yu)P原(yuan)子的原(yuan)子半徑大，不(bu)易向(xiang)母(mu)材擴散，釬焊接(jie)頭中(zhong)有較(jiao)多脆性相，釬焊接(jie)強度較(jiao)低(di)（見(jian)圖3-3)。

 上述所有鎳基釬(han)(han)料(liao)不能(neng)通(tong)過塑(su)性加工成形(xing)，供(gong)貨形(xing)式為粉末或非(fei)晶箔帶(dai)。粉末釬(han)(han)料(liao)在使(shi)用時(shi)(shi)，可(ke)以用加拿大膠(jiao)醋酸丁脂溶液(ye)粘(zhan)涂在接頭處，也(ye)可(ke)以和聚乙(yi)烯醇水溶液(ye)混和后軋成釬(han)(han)料(liao)箔帶(dai)后使(shi)用。但以箔帶(dai)形(xing)式使(shi)用時(shi)(shi)最好是使(shi)用非(fei)晶釬(han)(han)料(liao)箔帶(dai)。非(fei)晶釬(han)(han)料(liao)不僅純凈，而且成分均勻，釬(han)(han)焊接頭的(de)組(zu)織與力學性能(neng)也(ye)優于相同成分的(de)結(jie)晶態釬(han)(han)料(liao)。
