1. 磚墻埋設和焊(han)于混凝土柱預埋鋼板上的不(bu)保溫單(dan)管滑動支架(jia)

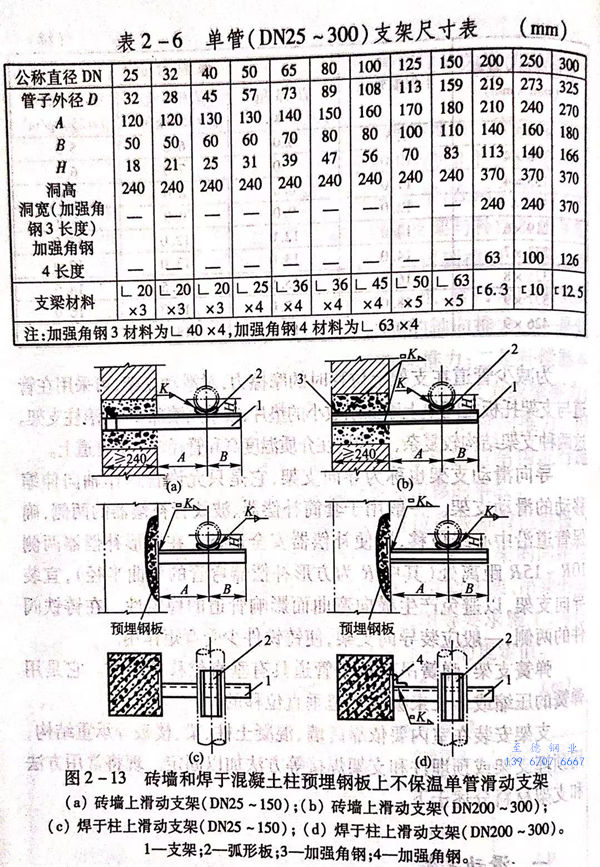

 此類支架安設(she)方式如(ru)圖(tu)2-13所示，結構材料(liao)和尺寸見表2-6。


表 6.jpg


2. 焊于(yu)混凝土(tu)柱預埋鋼板上和(he)夾于(yu)混凝土(tu)柱上的(de)不保溫雙管(guan)滑動支(zhi)架

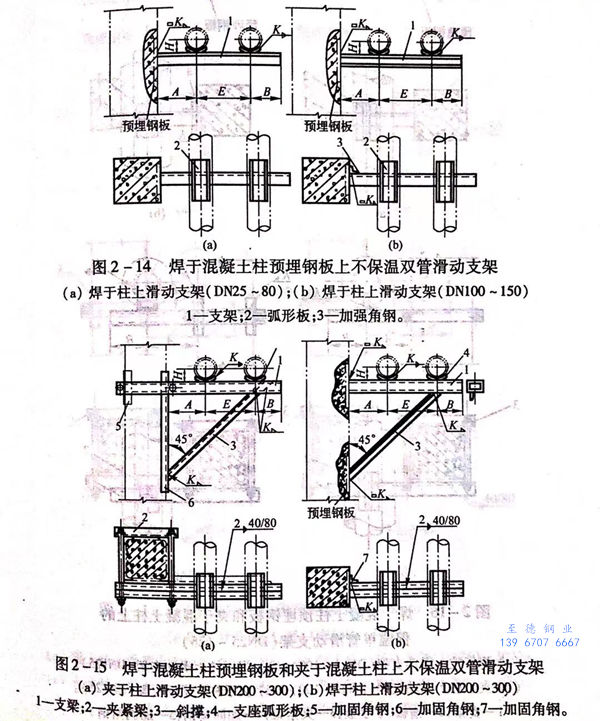

  DN25~80的管道支梁(liang)只(zhi)要焊(han)在預埋鋼板上即可，隨著(zhu)管道直徑增(zeng)(zeng)加(jia)(jia)(jia)，支梁(liang)承(cheng)重增(zeng)(zeng)加(jia)(jia)(jia)，支梁(liang)角鋼加(jia)(jia)(jia)大并(bing)增(zeng)(zeng)加(jia)(jia)(jia)“加(jia)(jia)(jia)強(qiang)(qiang)角鋼”以增(zeng)(zeng)強(qiang)(qiang)根部(bu)受力狀況，或(huo)者支梁(liang)材料改為(wei)槽(cao)鋼，并(bing)加(jia)(jia)(jia)斜撐。詳見圖2-14、圖2-15。


3. 焊于(yu)混凝土預埋鋼(gang)板(ban)和夾于(yu)混凝土柱上保(bao)溫單管滑動支架(jia)這類支架(jia)的(de)安裝，詳見圖2-16、圖2-17。




4. 焊(han)于混凝土(tu)預埋鋼(gang)板上(shang)保溫雙管滑動支(zhi)架

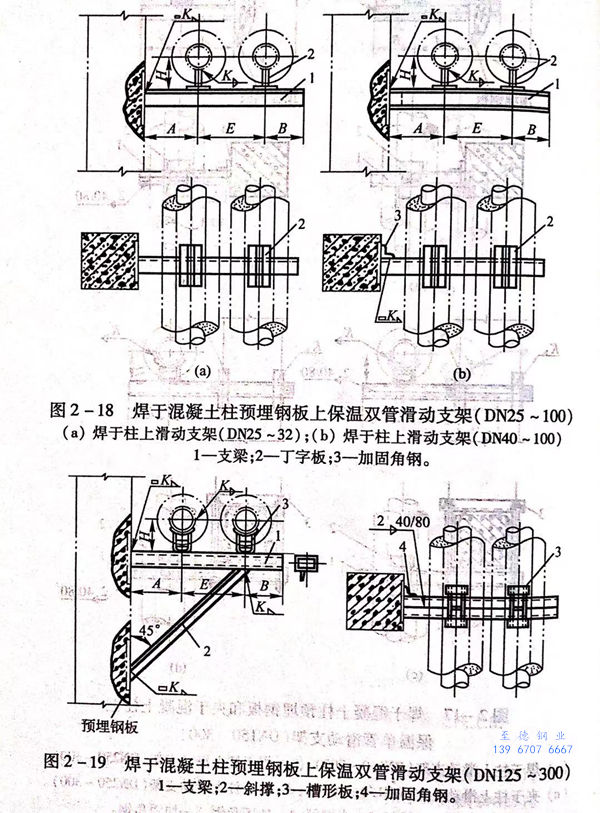

  此類支架(jia)適用于(yu)DN25~100及DN125~300的結(jie)構，分別見圖2-18、圖2-19。
