在不(bu)銹鋼管擠(ji)壓過程中(zhong)，由于擠(ji)壓速度(du)(du)(du)和變(bian)形程度(du)(du)(du)（擠(ji)壓比）的(de)綜(zong)合作用，致使變(bian)形金(jin)屬由擠(ji)壓模孔中(zhong)流出(chu)的(de)速度(du)(du)(du)（出(chu)口速度(du)(du)(du)）大(da)大(da)地(di)高于芯(xin)(xin)棒(bang)的(de)運動速度(du)(du)(du)，這種速度(du)(du)(du)差在芯(xin)(xin)棒(bang)中(zhong)引起拉(la)應(ying)力(li)，而且此速度(du)(du)(du)差越(yue)大(da)，芯(xin)(xin)棒(bang)內(nei)的(de)拉(la)應(ying)力(li)也越(yue)大(da)。

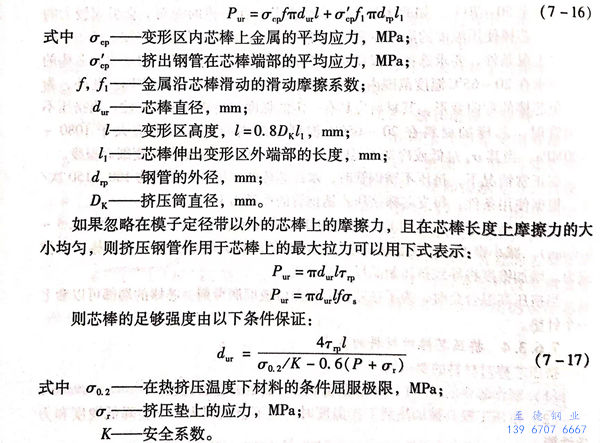

  在選(xuan)擇好制(zhi)造(zao)芯棒(bang)的材料之后(hou)，要求擠壓芯棒(bang)進(jin)行強度校(xiao)核。為了(le)確定鋼管擠壓時作用(yong)在芯棒(bang)上的拉伸力，采用(yong)以下(xia)公(gong)式：

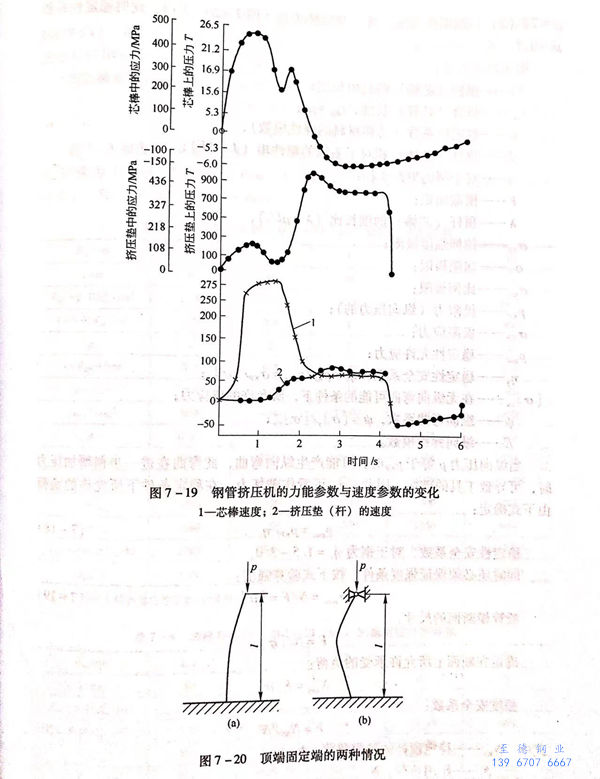

  圖7-19給出了芯棒(bang)中應(ying)力的數值和方向的變(bian)化曲(qu)線，在芯棒(bang)表面(mian)上還產生與變(bian)形(xing)抗力成比例的切應(ying)力。
