一(yi)、標記

1. 標(biao)記方法(fa)

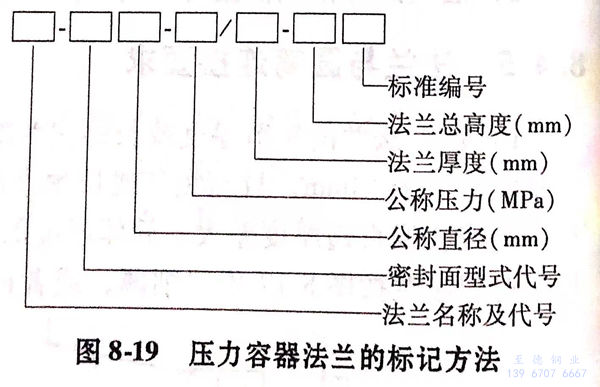

 不銹鋼法蘭標記由七部分內容組成，其標記方法如圖8-19所示。

  在圖8-19中，當不銹(xiu)鋼(gang)法蘭(lan)厚度及法蘭高度均采用標準值時，此兩部分標記內容可省略。為擴充應用標準法蘭，允許修改法蘭厚度8、法蘭總高度H,但必須滿足GB150《鋼制壓力容器》中的不銹鋼法蘭強度計算要求。如有修改，兩尺寸均在法蘭標記中標明。

 2. 標記示例

  a. 標準法(fa)蘭：公稱(cheng)壓力1.6MPa、公稱(cheng)直徑800mm的(de)襯環榫(sun)槽密封乙(yi)型平焊法(fa)蘭的(de)榫(sun)面(mian)法(fa)蘭，且考慮腐(fu)蝕裕量為(wei)3mm(即(ji)應增加(jia)短節(jie)厚度2mm，δ1改為(wei)18mm)的(de)標記(ji)：

      法蘭(lan) C-T 800-1.6  NB/T 47022-2012,并(bing)在圖樣(yang)明(ming)細表備(bei)注欄中注明(ming)δ1=18。

  b. 修(xiu)改尺(chi)寸的標準法(fa)(fa)蘭：公稱(cheng)(cheng)壓力(li) 2:5MPa、公稱(cheng)(cheng)直徑1000mm的平面密封面長(chang)頸對焊法(fa)(fa)蘭，其(qi)中法(fa)(fa)蘭厚度改為(wei)78mm, 法(fa)(fa)蘭總高(gao)度仍為(wei)155mm的標記： 法(fa)(fa)蘭－RF 1000-2.5/78-155 NB/T 47023-2012。

  c. 法(fa)蘭襯(chen)環(huan)材料(liao)由設計者決定。襯(chen)環(huan)材料(liao)應用(yong)括號標注(zhu)在(zai)法(fa)蘭材料(liao)后或圖樣明(ming)細表備(bei)注(zhu)欄中(zhong)。如：16Mn(環(huan)06Cr19Ni9)

  d. 乙型法(fa)蘭(lan)的(de)短(duan)節材料與(yu)法(fa)蘭(lan)材料相(xiang)同(tong)。如不相(xiang)同(tong)，其(qi)強度(du)(du)級(ji)別應不低于(yu)法(fa)蘭(lan)材料，且應與(yu)法(fa)蘭(lan)材料間有良(liang)好(hao)的(de)焊接性，并在圖(tu)樣(yang)明細欄中(zhong)注明，標(biao)注方法(fa)按上述的(de)規定，如：20R(短(duan)節16MnR).短(duan)節長度(du)(du)允(yun)許加長。加長后，法(fa)蘭(lan)厚(hou)度(du)(du)8及法(fa)蘭(lan)總高度(du)(du)H均(jun)應在法(fa)蘭(lan)標(biao)記中(zhong)標(biao)明。

二、印記

 不銹(xiu)鋼(gang)法(fa)(fa)蘭成品需在法(fa)(fa)蘭外圓面上打上鋼(gang)印標記，其內(nei)容包括：鋼(gang)號、公稱直徑、公稱壓(ya)力(li)、襯環材料(liao)(liao)、短節材料(liao)(liao)。短節材料(liao)(liao)應用括號標注在法(fa)(fa)蘭材料(liao)(liao)之后。

 例：16MnR(環06Cr19Ni9)(短(duan)節16MnR)DN1000 PN1.00
