雙(shuang)相不(bu)銹鋼的(de)氫滲(shen)透(tou)行為除了受組(zu)織結構的(de)影響，還會因(yin)鋼所處(chu)環境因(yin)素的(de)不(bu)同而發生變化。事實(shi)上(shang)環境因(yin)素對在線亞洲日產一區二區:雙相不銹鋼氫滲透(tou)行(xing)為的作用也是通過改變H滲入材料的難易程度來(lai)影響(xiang)氫滲透(tou)行(xing)為的。在線亞洲日產一區二區:2507雙相不銹鋼以其優異的(de)(de)(de)(de)力學性能和(he)(he)(he)耐(nai)腐蝕性能在(zai)(zai)石(shi)油和(he)(he)(he)天(tian)然(ran)氣井中(zhong)得到廣(guang)泛的(de)(de)(de)(de)應用，但是近(jin)年來石(shi)油和(he)(he)(he)天(tian)然(ran)氣儲存量(liang)逐漸降(jiang)低，而需求量(liang)不(bu)斷升高(gao)，這就導(dao)致人們向(xiang)更深處(chu)開發(fa)石(shi)油和(he)(he)(he)天(tian)然(ran)氣井。由于石(shi)油和(he)(he)(he)天(tian)然(ran)氣井中(zhong)含有(you)大量(liang)的(de)(de)(de)(de)硫，很(hen)容易使(shi)鋼結構(gou)設備造(zao)成嚴重破壞及(ji)發(fa)生斷裂等(deng)現象(xiang)，因而雙(shuang)(shuang)相不(bu)銹鋼的(de)(de)(de)(de)使(shi)用環境變得更加(jia)苛刻，實(shi)際運用中(zhong)對雙(shuang)(shuang)相鋼的(de)(de)(de)(de)性能要求也逐漸增高(gao)。因此，本節氫(qing)滲(shen)(shen)透(tou)實(shi)驗中(zhong)研究了固溶(rong)態(tai)為(wei)(wei)1050℃的(de)(de)(de)(de)2507雙(shuang)(shuang)相不(bu)銹鋼在(zai)(zai)0.4MHCI溶(rong)液以及(ji)含有(you)0.5M硫離(li)子的(de)(de)(de)(de)0.4MHCl溶(rong)液中(zhong)的(de)(de)(de)(de)氫(qing)滲(shen)(shen)透(tou)行(xing)(xing)為(wei)(wei)，將兩者(zhe)進行(xing)(xing)比較(jiao)，進而分析(xi)硫離(li)子對2507雙(shuang)(shuang)相不(bu)銹鋼氫(qing)滲(shen)(shen)透(tou)行(xing)(xing)為(wei)(wei)的(de)(de)(de)(de)影(ying)響。

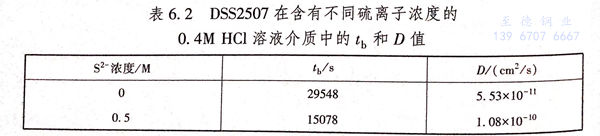

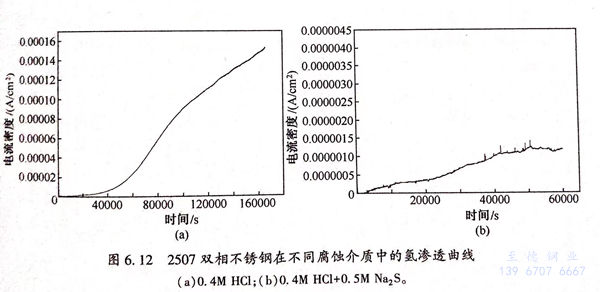

固溶態為1050℃的2507雙相不銹鋼在0.4MHCI溶液以及含有0.5mol/LS2-的0.4MHCl溶液中的氫滲透曲線如圖6.12所示。從圖6.12能夠獲得2507雙相不銹鋼在這兩種溶液中的陽極電流都隨時間的延長而升高，即表明材料中的氫含量隨著時間的延長而升高，并且硫離子的存在使氫原子從鋼的陰極面進入陽極面變得容易，即硫離子降低了DSS2507的抗氫脆能力。鋼在不同濃度硫離子溶液中的t和D值（根據式（6.1)計算所得）如表6.2所列。從表6.2能夠很清晰地看，到S2-使試樣陰極側產生的氫原子中第一個氫原子開始從氫滲透薄膜試樣的陰極側滲透到陽極側的時間變短，在氫滲透曲線上表現為陽極電流開始上升的時間變短，硫離子濃度為0M時t為29548s、硫離子濃度升高為0.5M時t,減小為15078s,減小了14470s;從氫擴散系數（D)的角度看，其值的大小能夠反映鋼溶解氫含量的大小，即氫平衡固溶量的大小，當氫擴散系數（D)值較小時表明鋼的氫平衡固容量較大能夠溶解更多的氫，DSS2507的耐氫脆性能也更優；而當氫擴散系數（D)值較大時，則表明鋼的氫平衡固容量較小，能夠溶解氫的含量減少，鋼的耐氫脆性能相對減弱。從表6.2能夠獲得硫離子濃度為0.5M時D值是1.08×10-10c㎡/s,明顯大于S2-濃度為0M時的D值5.53×10-11(c㎡/s),且高出一個數量級。這表明硫離子的存在增強了DSS2507的氫脆敏感性。

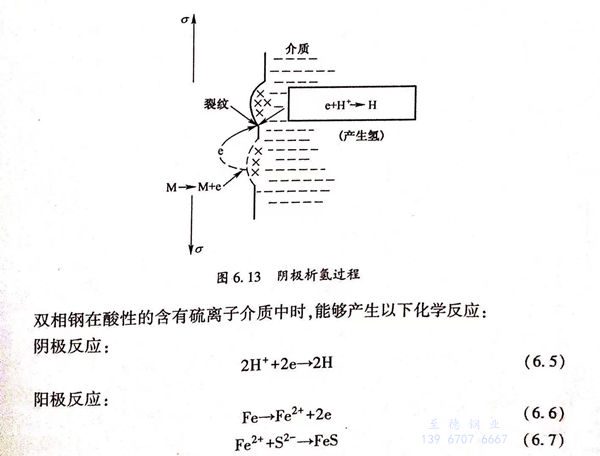

氫(qing)(qing)脆(cui)的(de)發生(sheng)主要(yao)是因為處在晶(jing)格間(jian)隙位(wei)置(zhi)且半徑(jing)較小(xiao)的(de)H,在其(qi)周邊應力的(de)影響(xiang)下向材(cai)(cai)料(liao)存在缺陷的(de)區域或(huo)(huo)者(zhe)向材(cai)(cai)料(liao)的(de)裂紋尖(jian)端處富集、降低(di)了(le)原(yuan)子間(jian)的(de)結合力、促進了(le)裂紋尖(jian)端的(de)材(cai)(cai)料(liao)發生(sheng)脆(cui)化(hua)現象。也可以說氫(qing)(qing)脆(cui)的(de)產生(sheng)是一(yi)個陰極析氫(qing)(qing)的(de)過(guo)程(cheng)，如圖6.13所示。在材(cai)(cai)料(liao)陰極面形成的(de)氫(qing)(qing)原(yuan)子或(huo)(huo)者(zhe)氫(qing)(qing)分(fen)子在滲(shen)透吸附或(huo)(huo)者(zhe)原(yuan)子運動的(de)影響(xiang)下與材(cai)(cai)料(liao)發生(sheng)作用，最(zui)終導致金屬的(de)性能發生(sheng)變化(hua)產生(sheng)脆(cui)化(hua)，氫(qing)(qing)的(de)吸附量越多對(dui)材(cai)(cai)料(liao)產生(sheng)的(de)影響(xiang)越高。
其中，在陽極反應中形成的硫化物還會以FeS2、Fe3S4、FeS1-χ等形式出現。反應過程中的硫離子降低了DSS2507雙相不銹鋼原子之間的結合力，促進DSS2507雙相不銹鋼發生陽極溶解，同時陽極溶解過程中產生的電子移動到鋼表面促進了氫的生成。此外，電化學反應中生成的硫化物吸附在鋼表面，導致陰極反應過程中生成的氫原子不容易重新組合成分子氫散出去，導致氫向DSS2507雙相不銹鋼中滲入并在DSS2507雙相不銹鋼的缺陷處以及裂紋尖端處富集，導致鋼材產生脆化現象。意大利學者F.Zucchi通過研究酸性人造海水環境中硫離子對雙相不銹鋼氫脆敏感性的影響，也指出硫離子可以減小原子氫合成氫氣的速度，增加氫在鋼表面的吸附量，并且氫能夠被鋼吸收，其實驗結果表明硫離子的體積分數為1.0×10-6時雙相不銹鋼的氫脆敏感性得到增強。
綜(zong)上所述(shu)，2507雙(shuang)相不銹鋼(gang)在硫離子的作用下氫脆(cui)敏感性升高、耐氫脆(cui)性能(neng)降低。
浙(zhe)江至德鋼業有(you)限公司對微觀組(zu)織、硫離子(zi)以及鉬(mu)酸根離子(zi)這三(san)個因素進行單因素實(shi)驗，通(tong)過電(dian)化學氫滲透(tou)實(shi)驗測試方法(fa)探究和(he)分(fen)析了2205和(he)2507雙(shuang)相不銹鋼在(zai)這三(san)種(zhong)因素影響下的氫滲透(tou)行為，所得主要結論如(ru)下：
1. 雙相不(bu)銹鋼氫(qing)(qing)擴散(san)系(xi)數隨(sui)固(gu)溶處理溫度的上(shang)升表(biao)現(xian)為(wei)逐(zhu)漸變大的趨(qu)勢，氫(qing)(qing)脆(cui)敏感性(xing)提高，耐氫(qing)(qing)脆(cui)性(xing)能降(jiang)低(di)(di)。主(zhu)要是由于固(gu)溶熱處理溫度的增(zeng)高導(dao)致奧氏體(ti)（γ)相含量降(jiang)低(di)(di)，導(dao)致氫(qing)(qing)在DSS2507 中(zhong)的溶解(jie)度降(jiang)低(di)(di)、氫(qing)(qing)擴散(san)系(xi)數變大。
2. 對雙相不銹鋼單一相氫滲透的研究表明，隨著固溶溫度的升高，2205雙(shuang)相(xiang)不銹鋼的氫擴散系數增加，單一相奧氏體的氫擴散系數減小，奧氏體作為“氫陷阱”阻礙氫擴散。單一相鐵素體的氫擴散系數增加，導致材料氫脆敏感性增加。
3. 硫離(li)子(zi)降低了(le)原子(zi)氫(qing)合成(cheng)氫(qing)氣的速(su)度、增(zeng)加了(le)鋼(gang)表(biao)面氫(qing)的吸(xi)附量，導致2507雙相不銹鋼(gang)在(zai)硫離(li)子(zi)的作(zuo)用下氫(qing)脆敏感性升高、耐氫(qing)脆性能降低。
4. MoO2-4通過與氫原子的競爭吸附作用，對氫在雙相不銹鋼中的擴散有著一定的抑制作用，進而能夠降低雙相不銹鋼的氫脆敏感性、能夠增強鋼的抗氫脆性能。
