1. 低合金低溫鋼焊接材料的選擇

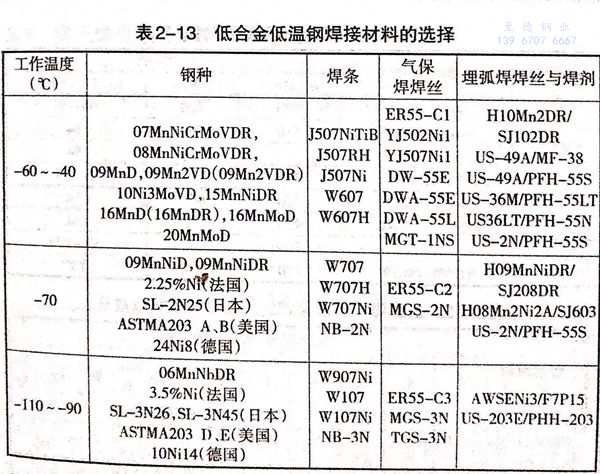

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。

2. 馬氏(shi)體(ti)低溫用(yong)鋼的焊接材料

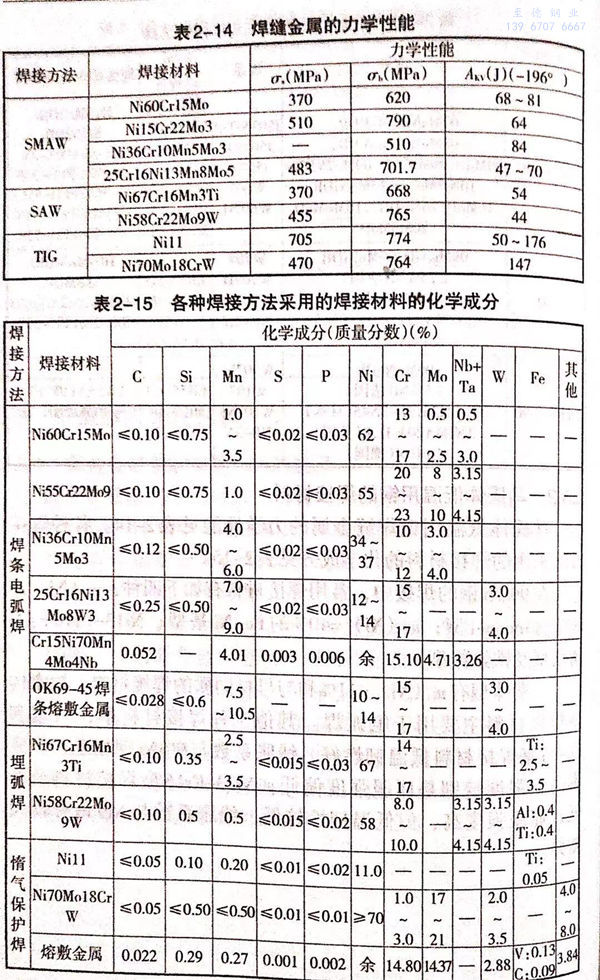

  馬氏體低溫用鋼焊縫金屬的力(li)學(xue)性能見表(biao)2-14.各種(zhong)焊接方(fang)法(fa)采(cai)用的焊接材料的化學(xue)成(cheng)分見表(biao)2-15.

  在9%Ni鋼的焊接中，常用(yong)焊接材料(liao)有如下四種：(Ni)>60%的Inconel型；(Ni)=40%的Fe-Ni基型；Ni13-Cr16的不銹鋼型及鐵素體(ti)型。

  鐵素體(ti)型(xing)有(Ni)=11%和與母(mu)材同(tong)質的(de)焊接材料。鐵素體(ti)型(xing)焊接材料主要用(yong)于氬(ya)弧焊。其他(ta)三種焊接材料中，Ni基和Fe-Ni基焊接材料低(di)溫(wen)韌性好，線脹(zhang)系數與9%Ni鋼(gang)相(xiang)近，但成本(ben)高，強度特別是(shi)屈服(fu)強度偏低(di)。Ni13-Cr16型(xing)焊接材料成本(ben)低(di)，屈服(fu)強度高，但低(di)溫(wen)韌性較低(di)，線脹(zhang)系數與Ni9鋼(gang)有較大差異。

3. 奧氏體低溫(wen)無(wu)磁鋼的焊接材料(liao)

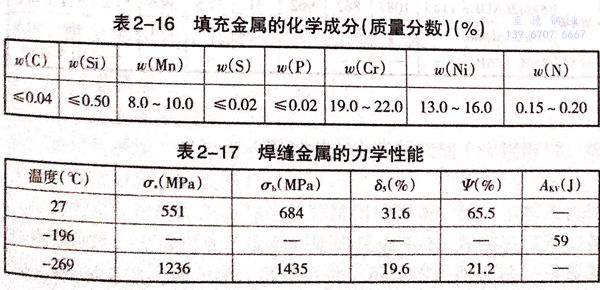

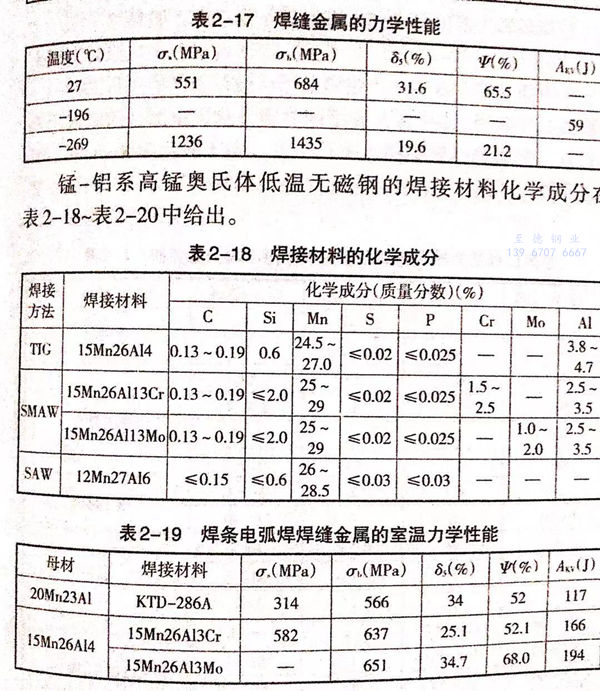

  目前，0Cr21Ni6Mn9N鋼(gang)的焊(han)接還僅局限于TIG焊(han)和真(zhen)空電子束焊(han)接。填充金(jin)屬的化學成分見表2-16.焊(han)縫金(jin)屬的力學性能如表2-17所示。

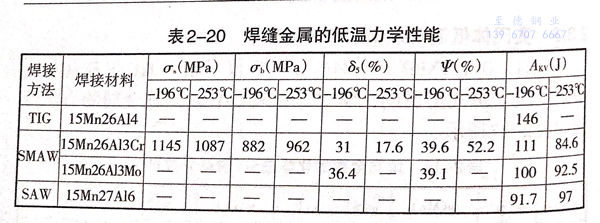

  錳-鋁系高錳奧氏(shi)體(ti)低(di)溫無磁鋼的焊接(jie)材料化學成分在(zai)表2-18~表2-20中給(gei)出。
