保溫瓶(ping)的在線亞洲日產一區二區:不銹鋼外殼(ke)是由厚度0.3~0.4mm的(de)321不銹鋼超薄板卷制(zhi)焊(han)接而成。對接焊(han)縫長度270mm,正面(mian)焊(han)縫熔寬(kuan)小于2mm,焊(han)縫余高在0.2mm下。焊(han)縫不得有塌陷、燒穿等缺陷，焊(han)縫的(de)首位端4mm以內允許有部分未焊(han)透存在。采用微束(shu)在線亞洲日產一區二區:等離子弧焊工(gong)藝(yi)，用胎夾具裝(zhuang)配獲得優良的焊接(jie)接(jie)頭，焊縫(feng)成(cheng)形美觀(guan)，有較高(gao)的焊接(jie)生產率(lv)，每45秒可焊接(jie)一(yi)個不銹鋼保溫瓶外殼，產品成(cheng)品率(lv)可達95%.

1. 焊(han)前準(zhun)備

  按工藝要求進(jin)行下料(liao)和卷筒(tong)，卷筒(tong)時(shi)注意將邊(bian)緣有毛刺的面向外。然后將保溫瓶外殼待(dai)焊處（兩側各10mm)除去油污(wu)、銹，用丙酮(tong)擦干凈(jing)。由于不銹鋼的導熱性能差，焊件又極薄(bo)，焊接(jie)時(shi)容易出現燒(shao)穿和變形。焊接(jie)必須在(zai)胎夾具上(shang)進(jin)行，即將焊件緊(jin)緊(jin)地壓在(zai)銅(tong)墊板上(shang)進(jin)行焊接(jie)。

2. 焊接工藝

  采用微束等(deng)離子弧自動焊(han)工藝。焊(han)槍噴(pen)嘴尺(chi)寸為(wei)：壓縮角90°,噴(pen)嘴孔徑1.0mm,噴(pen)嘴孔道(dao)長度(du)1.0~1.2mm.鎢極(ji)(ji)(ji)選用2%的鈰鎢電極(ji)(ji)(ji)，直徑1.5mm,端(duan)部(bu)呈錐狀(zhuang)，鎢極(ji)(ji)(ji)內縮量為(wei)0.8~1.0mm.

  噴嘴距工件距離0.8~1.2mm。

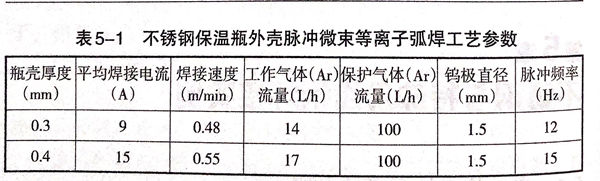

  經試驗(yan)后推薦的不銹鋼保溫瓶外殼脈沖微(wei)束等離子焊(han)的工(gong)藝參數見表5-1。

  基本電流值為5A,脈沖占空比為60%左(zuo)右，脈沖頻率(lv)為12~15Hz.焊縫的焊點重疊率(lv)為50%。
