反吹氣(qi)洗(xi)滌塔，工作介質為爆炸危險介質、中(zhong)度危害(hai)的合成氣(qi)和(he)酸液，屬(shu)于Ⅱ類壓力容器。

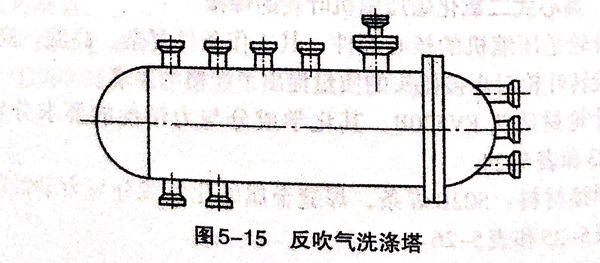

技術(shu)條件(jian)：總長9225mm,內徑650mm,全容積2.93m.最高工作壓力3.8MPa,設計溫(wen)度210℃,材質為16MnR+SB422N08852復(fu)合板(ban)，基層(ceng)厚12mm,覆層(ceng)厚3mm,如圖(tu)5-15所示。
1. 母(mu)材焊接性分(fen)析
基層16MnR鋼，主要(yao)保證強度。16MnR的焊(han)接性良好。覆層SB424 NO8825(美國標(biao)準的材(cai)料牌號），屬(shu)于Ni-Fe-Cr合金，主要(yao)保證耐(nai)蝕性，焊(han)接性好，但如(ru)果焊(han)接工藝制定(ding)不當，也可能出現裂紋(wen)、氣孔及焊(han)接區腐蝕等問題。
16MnR+SB424 NO8825復合(he)板的(de)(de)(de)焊(han)(han)接(jie)(jie)，主要解決焊(han)(han)縫(feng)(feng)(feng)合(he)金成分的(de)(de)(de)稀釋(shi)(shi)問題，為此要采取合(he)適的(de)(de)(de)焊(han)(han)接(jie)(jie)工藝(yi)方法(fa)。在焊(han)(han)接(jie)(jie)基層時，可(ke)(ke)能(neng)熔化到(dao)覆層，由(you)于(yu)合(he)金元素(su)滲入(ru)焊(han)(han)縫(feng)(feng)(feng)，焊(han)(han)縫(feng)(feng)(feng)的(de)(de)(de)性能(neng)會受到(dao)影(ying)響；焊(han)(han)接(jie)(jie)覆層時，可(ke)(ke)能(neng)熔化到(dao)基層，使(shi)焊(han)(han)縫(feng)(feng)(feng)合(he)金成分稀釋(shi)(shi)而降(jiang)低(di)焊(han)(han)縫(feng)(feng)(feng)的(de)(de)(de)塑(su)性和(he)耐蝕性。因(yin)此在基層和(he)覆層的(de)(de)(de)焊(han)(han)接(jie)(jie)之間(jian)可(ke)(ke)以采取過渡焊(han)(han)層的(de)(de)(de)方法(fa)，并選用含(han)鎳(nie)量(liang)高(gao)于(yu)母材的(de)(de)(de)ENiCrFe-2焊(han)(han)條(tiao)，以補(bu)償(chang)合(he)金元素(su)鎳(nie)的(de)(de)(de)稀釋(shi)(shi)。
2. 焊接工藝

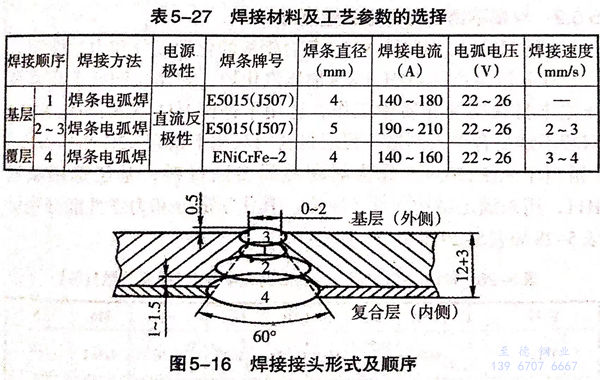

焊(han)(han)接(jie)接(jie)頭形式及(ji)順如圖5-16所示，基(ji)層(ceng)(ceng)與覆層(ceng)(ceng)均采用(yong)焊(han)(han)條電弧焊(han)(han)，焊(han)(han)接(jie)材料及(ji)工藝參(can)數見表(biao)5-27.
3. 工藝要點
①. 焊(han)前對焊(han)件和坡(po)口表(biao)面進(jin)行徹底清洗。
②. 裝配(pei)時一(yi)定要以覆屋為基準對齊，錯邊(bian)量不(bu)得超過(guo)0.5mm.
③. 定位焊(han)縫一(yi)定要在(zai)基層上。
④. 采平位焊。先焊打(da)底層(ceng)1,再焊填(tian)充(chong)層(ceng)2.反面(mian)(mian)清根后(hou)，焊背(bei)面(mian)(mian)層(ceng)3.注(zhu)意填(tian)充(chong)層(ceng)2的表面(mian)(mian)離(li)基層(ceng)與覆層(ceng)的交界面(mian)(mian)低1~1.5mm,層(ceng)間溫度不高于300℃.
⑤. 基層焊接時的飛濺物落到覆層坡(po)口表面時，要仔細(xi)清理干(gan)凈。
⑥. 基層焊完后須(xu)冷卻至100℃以(yi)下再焊覆(fu)層。覆(fu)層焊接采(cai)用多(duo)道焊，直線運(yun)條。以(yi)控(kong)制熱(re)輸(shu)入(ru)，避免結晶裂紋的(de)產(chan)生(sheng)，還可以(yi)減少(shao)覆(fu)層焊縫合(he)金元素的(de)稀釋(shi)。
⑦. 覆層(ceng)焊(han)接時保持層(ceng)間溫度低于(yu)100℃.
4. 焊縫(feng)檢驗及(ji)水壓試驗
焊后焊縫(feng)經外觀(guan)檢驗(yan)合格后，A、B類焊縫(feng)依據GB4730-1994標準進行20%的射(she)線探傷(shang)。探傷(shang)合格，然(ran)后進行水(shui)壓(ya)試(shi)驗(yan)，水(shui)壓(ya)試(shi)驗(yan)的壓(ya)力為臥式5.58MPa,達到設計要求(qiu)。
