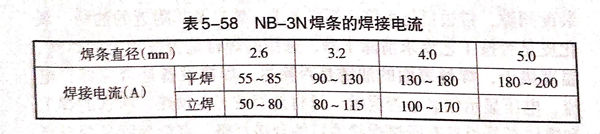

3.5%鎳(nie)(nie)(nie)鋼(gang)(gang)通過(guo)降低(di)(di)碳、硫(liu)、磷含(han)量(liang)，加入(ru)(ru)鎳(nie)(nie)(nie)等合金成(cheng)分，并通過(guo)熱(re)(re)(re)(re)處(chu)理細(xi)化晶粒(li)，使(shi)其具有優良的(de)(de)(de)(de)(de)低(di)(di)溫(wen)(wen)(wen)(wen)性能，被廣(guang)泛(fan)應(ying)用(yong)于(yu)乙烯、化肥、液化石油氣及(ji)(ji)煤氣工程中(zhong)(zhong)低(di)(di)溫(wen)(wen)(wen)(wen)設備的(de)(de)(de)(de)(de)制(zhi)造。3.5%鎳(nie)(nie)(nie)鋼(gang)(gang)一(yi)般(ban)為(wei)(wei)正火(huo)或正火(huo)＋回火(huo)狀(zhuang)態使(shi)用(yong)，其低(di)(di)溫(wen)(wen)(wen)(wen)韌性較(jiao)穩(wen)定，顯微組織(zhi)為(wei)(wei)鐵素體和珠光體，使(shi)用(yong)溫(wen)(wen)(wen)(wen)度(du)達-101℃.經調質(zhi)處(chu)理，其組織(zhi)和低(di)(di)溫(wen)(wen)(wen)(wen)韌性得到進一(yi)步改善(shan)，最(zui)低(di)(di)使(shi)用(yong)溫(wen)(wen)(wen)(wen)度(du)為(wei)(wei)-110℃.為(wei)(wei)避免由于(yu)過(guo)熱(re)(re)(re)(re)而使(shi)焊(han)(han)(han)(han)(han)縫(feng)及(ji)(ji)熱(re)(re)(re)(re)影響(xiang)區(qu)的(de)(de)(de)(de)(de)韌性惡化，焊(han)(han)(han)(han)(han)接(jie)時焊(han)(han)(han)(han)(han)條盡(jin)量(liang)不(bu)擺動，采(cai)陽焊(han)(han)(han)(han)(han)道(dao)、多道(dao)多層焊(han)(han)(han)(han)(han)，并嚴格(ge)控(kong)制(zhi)焊(han)(han)(han)(han)(han)接(jie)預熱(re)(re)(re)(re)溫(wen)(wen)(wen)(wen)度(du)及(ji)(ji)焊(han)(han)(han)(han)(han)道(dao)間溫(wen)(wen)(wen)(wen)度(du)，一(yi)般(ban)控(kong)制(zhi)在50~100℃范圍內，同時應(ying)采(cai)用(yong)小的(de)(de)(de)(de)(de)熱(re)(re)(re)(re)輸入(ru)(ru)施焊(han)(han)(han)(han)(han)，焊(han)(han)(han)(han)(han)條電(dian)弧焊(han)(han)(han)(han)(han)的(de)(de)(de)(de)(de)熱(re)(re)(re)(re)輸人應(ying)控(kong)制(zhi)在2.0kJ/mm以(yi)(yi)下(xia)，熔化極氣體保護焊(han)(han)(han)(han)(han)的(de)(de)(de)(de)(de)熱(re)(re)(re)(re)輸入(ru)(ru)應(ying)控(kong)制(zhi)在2.5kJ/mm以(yi)(yi)下(xia)。由于(yu)3.5%鎳(nie)(nie)(nie)鋼(gang)(gang)中(zhong)(zhong)的(de)(de)(de)(de)(de)含(han)碳量(liang)較(jiao)低(di)(di)，所以(yi)(yi)其淬(cui)硬傾向不(bu)大，一(yi)般(ban)可以(yi)(yi)不(bu)預熱(re)(re)(re)(re)，但板厚在25mm以(yi)(yi)上(shang)，焊(han)(han)(han)(han)(han)件剛(gang)性較(jiao)大時，焊(han)(han)(han)(han)(han)前要預熱(re)(re)(re)(re)到150℃左右，道(dao)間溫(wen)(wen)(wen)(wen)度(du)與預熱(re)(re)(re)(re)溫(wen)(wen)(wen)(wen)度(du)相同，鋼(gang)(gang)有應(ying)變時效傾向，當冷加工變形量(liang)在5%以(yi)(yi)上(shang)時，要進行(xing)消(xiao)除應(ying)力熱(re)(re)(re)(re)處(chu)理改善(shan)韌性。該類(lei)鋼(gang)(gang)在焊(han)(han)(han)(han)(han)后消(xiao)除應(ying)力退火(huo)處(chu)理過(guo)程中(zhong)(zhong)，易產生回火(huo)脆(cui)性。為(wei)(wei)避免回火(huo)脆(cui)性，建議(yi)采(cai)用(yong)4.5%Ni-0.2%Mo系焊(han)(han)(han)(han)(han)絲，用(yong)NB-3N焊(han)(han)(han)(han)(han)條焊(han)(han)(han)(han)(han)接(jie)時，建議(yi)采(cai)用(yong)表5-58規定的(de)(de)(de)(de)(de)焊(han)(han)(han)(han)(han)接(jie)電(dian)流，焊(han)(han)(han)(han)(han)后進行(xing)600~625℃熱(re)(re)(re)(re)處(chu)理，有利于(yu)收(shou)善(shan)焊(han)(han)(han)(han)(han)接(jie)接(jie)頭的(de)(de)(de)(de)(de)低(di)(di)溫(wen)(wen)(wen)(wen)韌性。
