熱擠壓不銹鋼型材的模具設計主要遵循以下幾點原則
1. 斷面(mian)設計

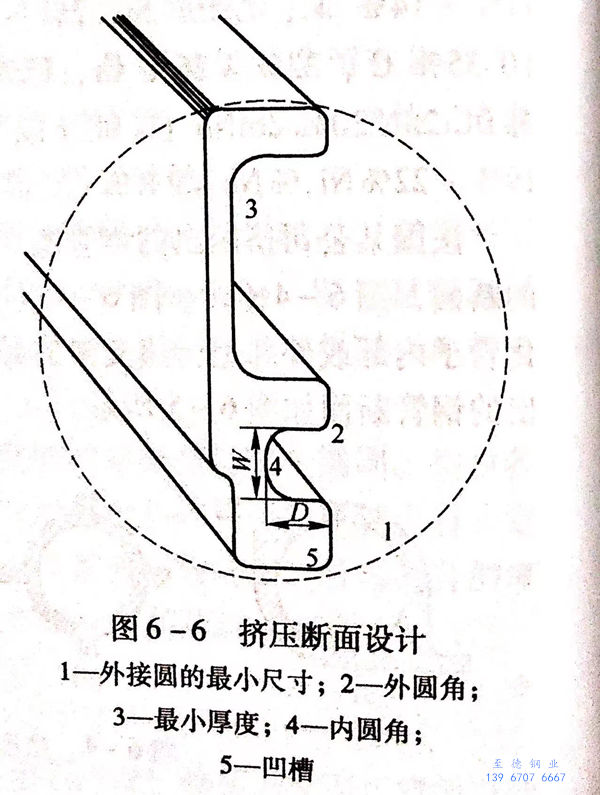

為了確定最經濟的擠(ji)壓型材斷面，必須對(dui)其斷面進行研(yan)究。擠(ji)壓斷面設(she)計(ji)如圖(tu)6-6所示(shi)。
外接(jie)圓：外接圓是將型材斷面全部包含在內的最小圓周。
最小尺寸：最小尺寸由斷(duan)面(mian)面(mian)積、在規定溫度下所擠壓鋼的變(bian)形阻(zu)力和其(qi)他因(yin)素決定。最小斷(duan)面(mian)不(bu)應小于322.58m㎡.
外圓(yuan)角：通常產品的(de)外圓角半(ban)徑是1.58mm.
最小厚(hou)度：產品(pin)的(de)最小(xiao)(xiao)厚(hou)度(du)為(wei)4.56mm,型材各部(bu)分橫斷(duan)面的(de)最小(xiao)(xiao)寬(kuan)厚(hou)比(bi)為(wei)14:1.隨(sui)著(zhu)擠壓(ya)技術(shu)的(de)迅速進(jin)步，擠壓(ya)產品(pin)的(de)最小(xiao)(xiao)厚(hou)度(du)將(jiang)能達到3.18mm.
內圓(yuan)角：通常產品的(de)內圓角(jiao)半徑是6.35mm.
2. 公差設計
實心擠(ji)壓(ya)(ya)型(xing)鋼應(ying)達到(dao)擠(ji)壓(ya)(ya)并(bing)矯(jiao)直、熱處理的技(ji)術(shu)條件(jian)，并(bing)進行熱精整、去掉(diao)玻璃以(yi)及酸(suan)洗或噴(pen)丸清理或用其(qi)他方法(fa)清除氧(yang)化皮的最后加工。
橫斷面尺寸公差(cha)：
規(gui)定尺(chi)寸 公(gong)差
＜25mm ±0.5mm
25~76mm ±0.8mm
76~111mm ±1.17mm
外圓角半徑公(gong)差：通(tong)常為1.58mm.
內圓角半徑公差：通常為1.58mm.
角度公差：除特殊情況外，實心擠壓(ya)型鋼的(de)角(jiao)度(du)公差為±2°.
出(chu)模斜度：除(chu)特殊情況外，U形斷面(mian)內直邊(bian)的出模(mo)斜(xie)度不(bu)得超過5°.
翹曲：除特殊情(qing)況外，擠壓條(tiao)鋼(gang)應矯直到以下公差范(fan)圍(wei)內(nei)：
斷面(mian)寬(kuan)度(du)(du) 1524mm的升高度(du)(du)
12.7~38.1mm 3.18mm
38.1~111.13mm 4.78mm
長度公差：
a. 規定生產任意長度時，允許的長度變動可達609.6mm.
b. 規定生產(chan)倍(bei)尺長(chang)度(du)時，除特殊情況外(wai)，每一(yi)倍(bei)尺長(chang)度(du)的條鋼加(jia)6.35mm.
c. 要(yao)求(qiu)生產精確或嚴格長(chang)度(du)時，長(chang)度(du)不大于3658mm時，超尺4.76mm,短尺為(wei)0;生產長(chang)度(du)大于3658mm時，超尺6.35mm,短尺為(wei)0.
表面(mian)光潔度：擠壓型鋼(gang)交貨時的表面(mian)最(zui)(zui)大粗(cu)糙度(du)為250均方(fang)根值。該值僅供(gong)參(can)考，因為合金和形狀在很(hen)大程度(du)上(shang)決定著顯微粗(cu)糙度(du)的最(zui)(zui)高等級。
3. 公差設計實例

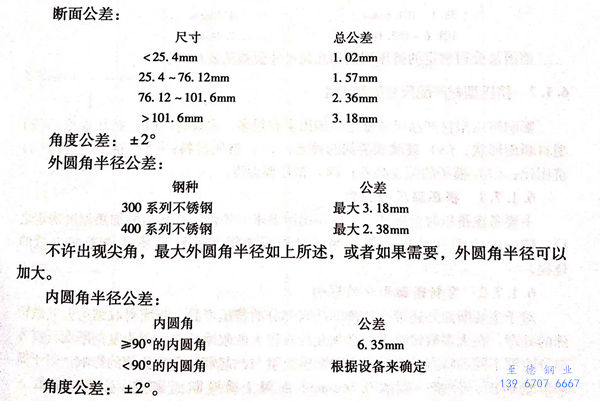

美國巴布考克·維爾考克斯公司公布的不(bu)銹(xiu)鋼的熱擠壓異型鋼材的尺寸公差如下：
翹曲公(gong)差(cha)：翹曲(qu)是(shi)條材(cai)一(yi)邊(bian)同(tong)直線的最大(da)偏(pian)差度，其測(ce)量方法是(shi)將條鋼凹曲(qu)的一(yi)邊(bian)與直邊(bian)相(xiang)比。任意(yi)1524mm(5英尺(chi)）長度的升(sheng)高度為3.18mm(1/8英寸）。

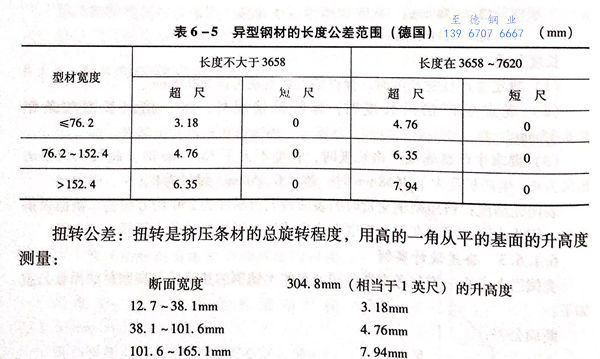

長度公差：在機床(chuang)上將矯直后的異型(xing)鋼材切除至尺寸公差(cha)(cha)范圍內，其(qi)公差(cha)(cha)范圍見表 6-5 。
扭轉公(gong)差：扭轉是擠壓條材(cai)的(de)總旋轉程度(du)，用高的(de)一角從平的(de)基面(mian)的(de)升高度(du)測量：
斷(duan)面(mian)寬度(du) 304.8mm(相當(dang)于1英(ying)尺(chi)）的(de)升高度(du)
12.7~38.1mm 3.18mm
38.1~101.6mm 4.76mm
101.6~165.1mm 7.94mm

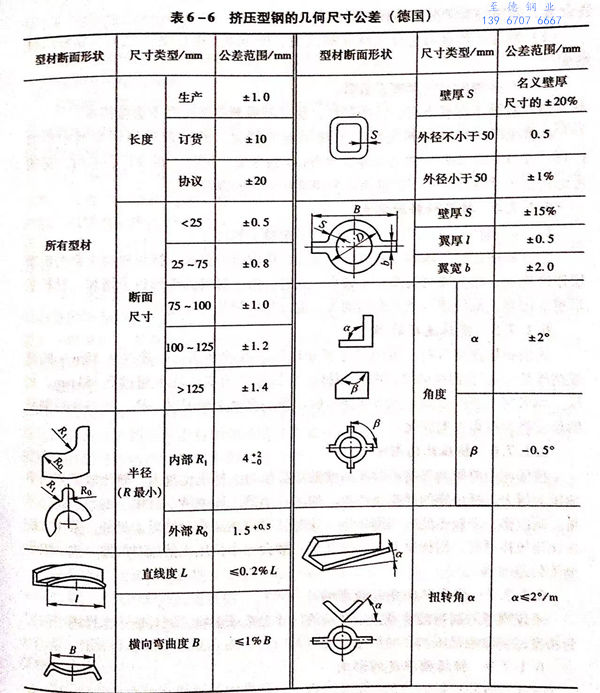

德國某公司制定(ding)的擠(ji)壓型(xing)鋼的幾何尺寸公差(cha)見表6-6.
