一、管(guan)法蘭(lan)連接用緊固(gu)件長(chang)度(du)計算(suan)計算(suan)公式
1. 用(yong)Class 標記的法(fa)蘭（美(mei)洲體系法(fa)蘭）
a. 平面法蘭和突面法蘭
螺(luo)栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用(yong)于Class≤150的平面(mian)(mian)和突面(mian)(mian)法(fa)蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適(shi)用于(yu)除Class≤300的突面法蘭）
螺柱長度(du)：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適用于Class≥600的突(tu)面法蘭）
b. 松(song)套(tao)法蘭
螺栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于Class≤150的對(dui)焊(han)環帶頸松套(tao)法(fa)蘭(lan)和(he)翻邊環松套(tao)法(fa)蘭(lan)）
螺(luo)栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用(yong)于Class≤150的對焊環和平焊環板式(shi)松(song)套法蘭）
螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用(yong)于(yu)所有(you)對焊環帶(dai)頸松套(tao)法蘭）
螺(luo)柱(zhu)長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所(suo)有對(dui)焊環和平焊環板式松套法蘭(lan)）
c. 凹(ao)凸面和榫槽面法(fa)蘭
螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面和(he)榫(sun)槽面法蘭(lan)）
d. 環連接(jie)面(mian)法(fa)蘭
螺(luo)栓(shuan)長度(du)：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用(yong)于(yu)所有環連接面法蘭）
2. 用(yong)PN標記的法(fa)蘭(lan)（歐洲體系法(fa)蘭(lan)）
a. 平面法(fa)蘭和突面法(fa)蘭
螺栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用(yong)于PN≤16的平面和突面法蘭(lan)）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用(yong)于所有(you)的突面法(fa)蘭(lan)）
b. 松套法(fa)蘭
螺栓長(chang)度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適(shi)用于(yu)PN≤1.6的對焊環帶頸松(song)套法蘭和翻邊(bian)環松(song)套法蘭）
螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于(yu)PN≤16的對焊環和平焊環板式松套法蘭）
螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于所(suo)有對焊環帶頸松(song)套法蘭(lan)）
螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有對焊環和平焊環板式松套(tao)法蘭）
c. 凹凸面(mian)(mian)和榫(sun)槽面(mian)(mian)法(fa)
螺柱長(chang)度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適(shi)用(yong)于(yu)所(suo)有凹(ao)凸面和榫槽面法蘭）
d. 環連接面法蘭
螺柱長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用于所有環連接(jie)面法(fa)蘭）
式中：
ι--緊固件（六角(jiao)頭(tou)螺栓(shuan)、雙頭(tou)螺柱(zhu)和全螺紋(wen)螺柱(zhu)）長度（見圖10-6~圖10-8);
C-法蘭厚度，數(shu)值按(an)相(xiang)應的法蘭標(biao)準確定，單位為(wei)毫米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突面法蘭的(de)突面高(gao)度，數值按相應(ying)的(de)法蘭標準確定，單位為毫米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對焊環(huan)(huan)和(he)平焊環(huan)(huan)板(ban)式松套法蘭的焊環(huan)(huan)厚度，數(shu)值(zhi)按相應的法蘭標準確定，單位為毫(hao)米（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環連(lian)接面(mian)法(fa)蘭的凸臺高度，數值按相應的法(fa)蘭標準確定(ding)，單位為毫米（mm);
S-環(huan)連接面法蘭間近似距離，數值(zhi)按(an)表10-11或(huo)表10-12(或(huo)相應的法蘭標準）確定，單(dan)位(wei)為毫(hao)米（mm);
m-螺(luo)母最大厚度，數值(zhi)按表10-13確定，與螺(luo)栓配(pei)合時(shi)用m1,與螺(luo)柱配(pei)合時(shi)用m2,單位(wei)為毫米（mm);
z-緊(jin)固件倒角端長度(du)，數(shu)值(zhi)按表10-13確定，單(dan)位為毫米（mm);
Δι-螺(luo)栓或(huo)螺(luo)柱的長度(du)偏(pian)差(cha)，數值按表10-14 確定，單(dan)位為毫米（mm);
t-墊片(pian)厚度，一(yi)般取t=3mm.
二、管(guan)法蘭連接用緊(jin)固件(jian)長度技術有(you)關(guan)參數(shu)
1. 法(fa)蘭厚(hou)度(du)偏(pian)差(cha)應(ying)為正值，其數值按相(xiang)關(guan)標準(zhun)的(de)規定。

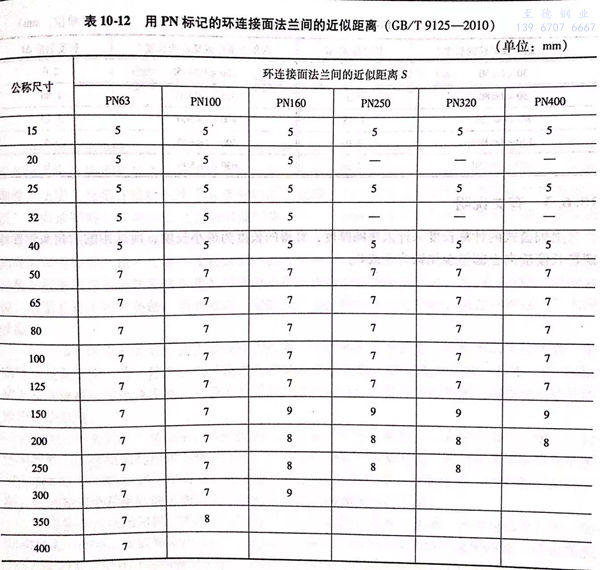

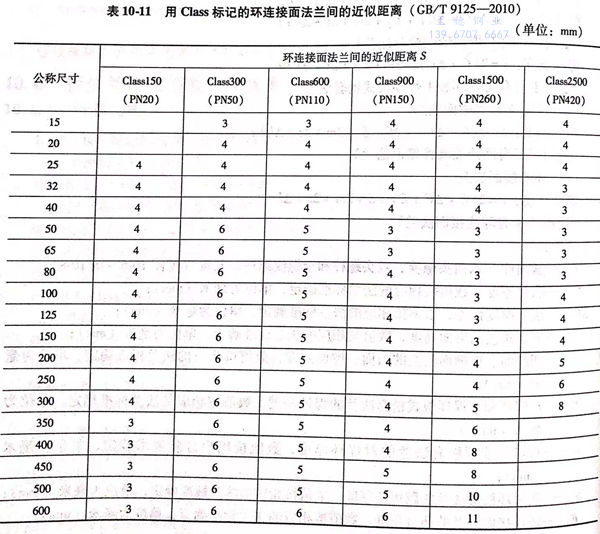

2. 環連接法蘭(lan)間的(de)近似(si)距離見(jian)表10-11和(he)表10-12.

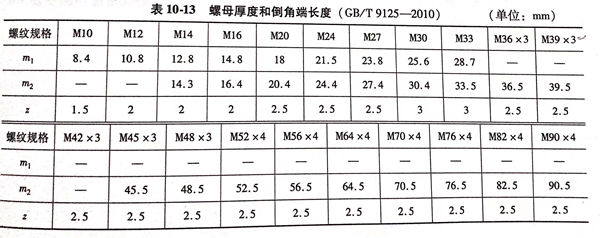

3. 螺(luo)母(mu)最(zui)大厚度、緊固件倒角端長(chang)度見表 10-13。

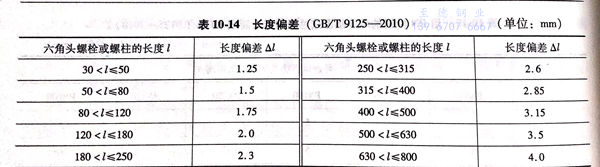

4. 六(liu)角螺栓或螺柱的(de)長度(du)偏差見表 10-14。
三(san)、管法蘭連接用(yong)緊(jin)固件長(chang)度計(ji)算(suan)有關說明
上列公式的(de)計(ji)算長(chang)度(du)未計(ji)入墊圈厚度(du)，算得的(de)長(chang)度(du)為(wei)最小長(chang)度(du)，所選(xuan)用(yong)的(de)六角頭螺栓或(huo)(huo)螺柱長(chang)度(du)應向(xiang)上圓(yuan)整至尾數(shu)為(wei)5或(huo)(huo)0。
