聚四氟乙烯包覆墊片是一種非金屬復合型軟墊片，一般由包封皮及嵌入物兩部分組成，包封皮主要起耐腐蝕作用，通常由聚四氟乙烯材料制成，嵌入物（填料）為帶或不帶金屬加強肋的非金屬材料，通常由石棉橡膠板制成。在石油、化工、制藥及食品工業中，為保證物料的清潔而不得不使用不銹(xiu)鋼(gang)法(fa)蘭、閥(fa)門及法蘭管件時，常常采用聚四氟乙烯包覆墊片進行密封。
聚四氟乙烯包覆墊片主要適用于全平面型及突面型鋼制管法蘭(lan)連接，適用于公稱壓力用PN標記的管(guan)法蘭用墊片（PN6~PN63)及公稱壓力用Class 標記的管法蘭用墊片（Class150及Class300).工作溫度為0~200℃的腐蝕性介質或對清潔度有較高要求的介質。
1. 墊片型式(shi)

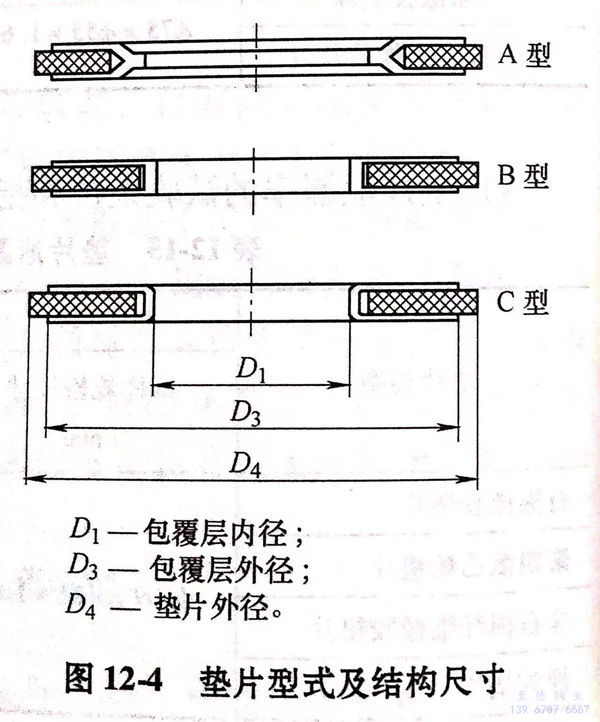

墊片(pian)的型(xing)(xing)(xing)式分為(wei)(wei)(wei)A型(xing)(xing)(xing)、B型(xing)(xing)(xing)和C型(xing)(xing)(xing)三種(zhong)，A型(xing)(xing)(xing)為(wei)(wei)(wei)剖(pou)切(qie)型(xing)(xing)(xing)；B型(xing)(xing)(xing)為(wei)(wei)(wei)機加工型(xing)(xing)(xing)；C型(xing)(xing)(xing)為(wei)(wei)(wei)折包型(xing)(xing)(xing)。墊片(pian)的型(xing)(xing)(xing)式及結構(gou)尺寸見圖12-4。
2. 公稱壓力(li) PN 標記的管法蘭用墊(dian)片

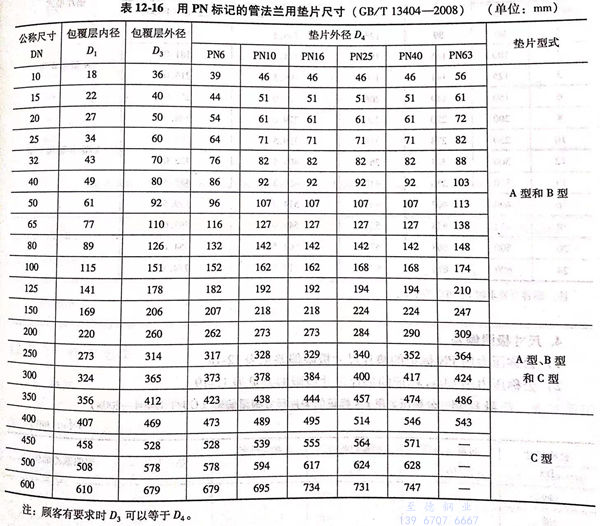

公稱壓力 PN 標記的管法蘭用墊(dian)片尺寸見圖(tu) 12-4 及(ji)表 12-16。
3. 公稱壓力 Class 標(biao)記的(de)管(guan)法蘭用墊片

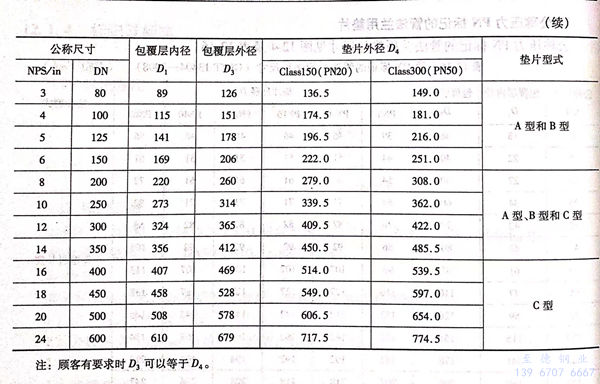

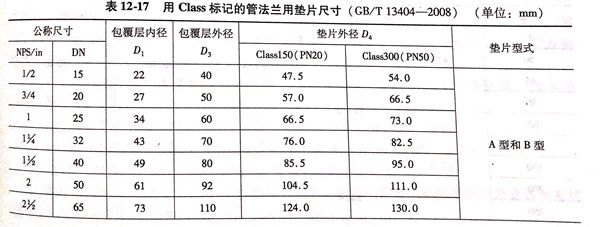

公稱壓力 Class 標記的管法蘭用墊片尺寸見圖 12-4 及(ji)表(biao) 12-17。
4. 尺寸極限偏差

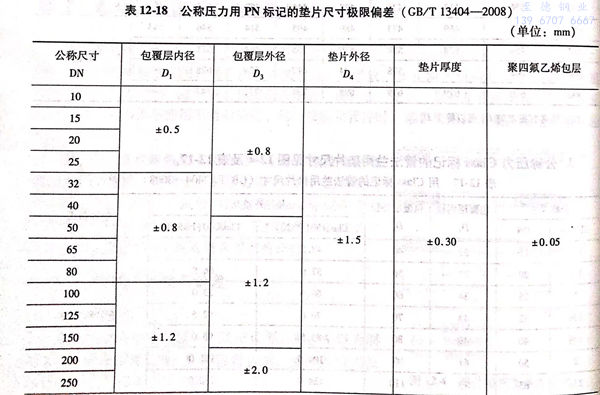

a. 公稱壓力用PN標記的(de)墊片尺寸極限偏差見(jian)表(biao)12-18。

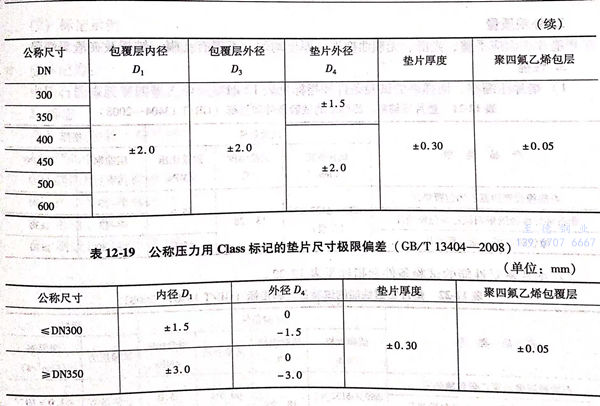

b. 公稱(cheng)壓力用Class 標記的(de)墊片尺寸極限(xian)偏差(cha)見表12-19.
