我國石油(you)(you)天然氣工業，鉆井(jing)和(he)采(cai)油(you)(you)設備中的(de)井(jing)口裝(zhuang)(zhuang)置(zhi)和(he)采(cai)油(you)(you)樹（采(cai)油(you)(you)樹系指用(yong)于(yu)控制油(you)(you)井(jing)生產的(de)裝(zhuang)(zhuang)置(zhi)總(zong)成(cheng)，包(bao)(bao)括油(you)(you)管頭(tou)異徑接頭(tou)、閥、三通、四通、頂部(bu)連接裝(zhuang)(zhuang)置(zhi)和(he)裝(zhuang)(zhuang)于(yu)油(you)(you)管頭(tou)最上部(bu)連接節(jie)流閥）采(cai)用(yong)6B型(xing)、6BX型(xing)及(ji)雙層扇形法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)，法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)額定工作壓力(li)一共(gong)分6級：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及(ji)138.0MPa.6B型(xing)法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)包(bao)(bao)括整體(ti)(ti)法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)、螺紋法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)及(ji)對焊法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)，其所(suo)(suo)采(cai)用(yong)的(de)密(mi)封(feng)(feng)墊(dian)片為(wei)R型(xing)或RX型(xing)金(jin)屬環(huan)(huan)墊(dian)；6BX型(xing)法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)包(bao)(bao)括整體(ti)(ti)法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)、對焊法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)及(ji)盲板法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)，其所(suo)(suo)采(cai)用(yong)的(de)密(mi)封(feng)(feng)墊(dian)片為(wei)BX型(xing)壓力(li)自緊密(mi)封(feng)(feng)環(huan)(huan)墊(dian)；扇形法(fa)(fa)(fa)(fa)蘭(lan)(lan)(lan)(lan)用(yong)密(mi)墊(dian)片為(wei)RX型(xing)壓力(li)自緊密(mi)封(feng)(feng)環(huan)(huan)墊(dian)。


  以上所述的法(fa)蘭及其墊片標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。


一(yi)、型式與尺寸


1. R型

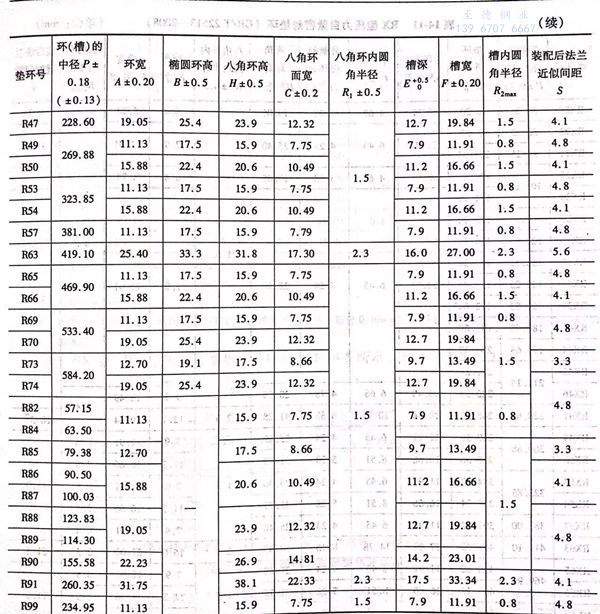

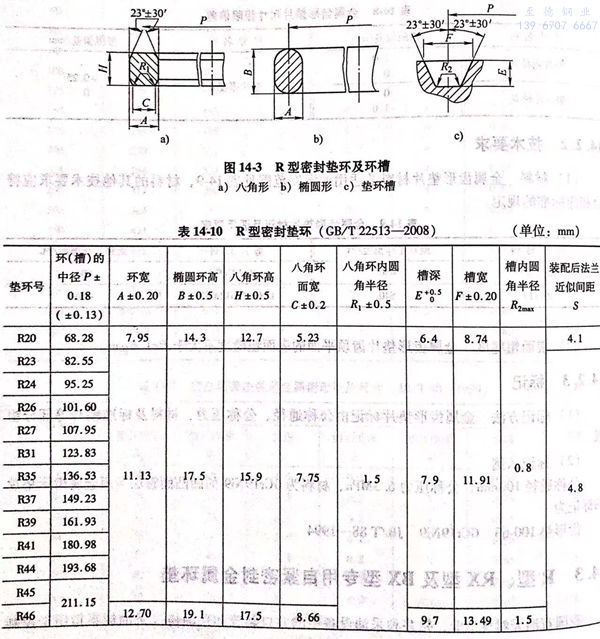

  R型密封(feng)墊環及(ji)環槽(cao)如圖14-3所(suo)示，尺寸見(jian)表14-10.



2. RX型

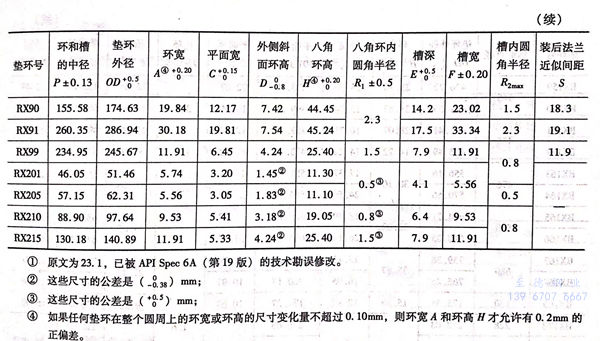

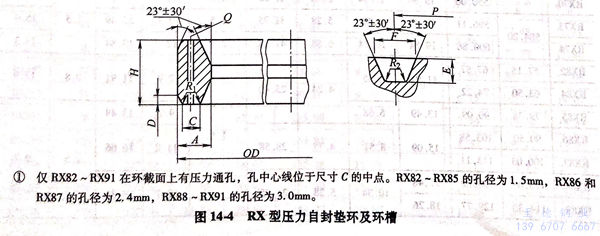

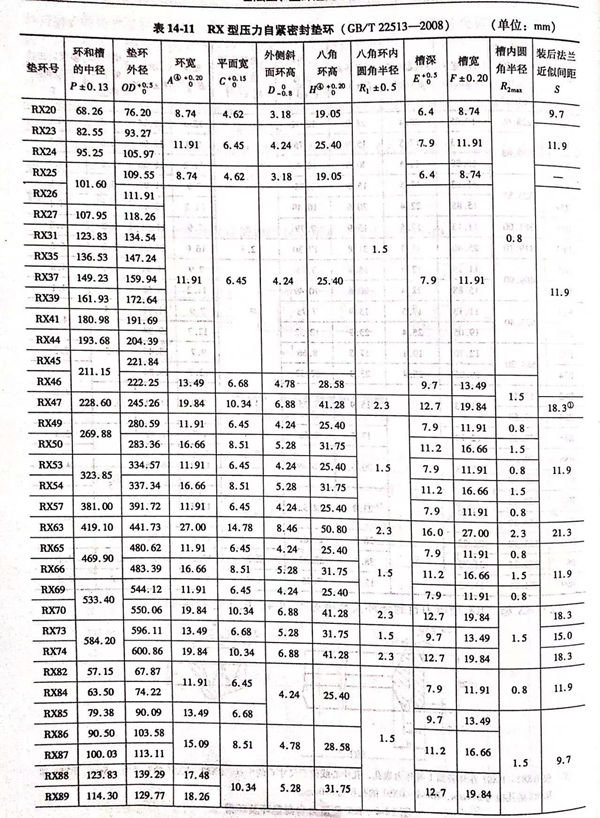

 RX 型壓力(li)自封墊環及(ji)環槽見圖 14-4 ，尺寸見表 14-11。



3. BX型

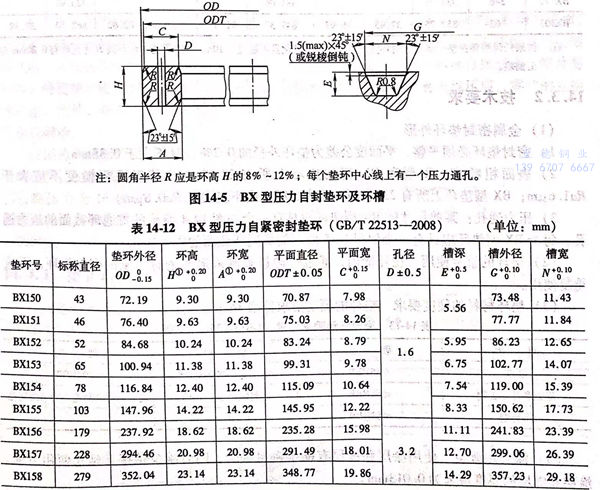

 BX 型(xing)壓力自(zi)緊墊環及(ji)環槽如(ru)圖 14-5 所示，尺(chi)寸(cun)見表 14-12。




二、技術要求


1. 金屬密封墊環外(wai)形


  a. 密封墊(dian)環必須平整(zheng)，平面度公差為墊(dian)環外(wai)徑的0.2%,且不大于0.38mm.


  b. 表(biao)(biao)面粗(cu)糙(cao)度：R型(xing)和RX型(xing)的墊(dian)環上所有23°表(biao)(biao)面，其表(biao)(biao)面粗(cu)糙(cao)度不應大(da)于Ra1.6μm; BX型(xing)墊(dian)環上所有23°表(biao)(biao)面，其表(biao)(biao)面粗(cu)糙(cao)度不應大(da)于Ra0.8μm.


  c. 壓(ya)力通(tong)孔(kong)：某些尺寸的(de)RX型墊(dian)環應具有(you)一個如(ru)圖14-4所示的(de)貫通(tong)環截面的(de)壓(ya)力通(tong)孔(kong)；每個BX型墊(dian)環應具有(you)一個如(ru)圖14-5所示的(de)貫通(tong)環截面的(de)壓(ya)力通(tong)孔(kong)。


2. 墊環(huan)的重復使用


  在環槽內，通過過盈量限制來形成密(mi)封關(guan)系的密(mi)封墊環，不(bu)應重復使用。


3. 墊環材(cai)料的硬度要求(qiu)

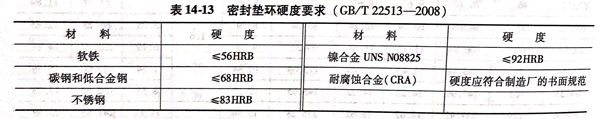

  墊環(huan)的硬度要(yao)求見表14-13.




4. 涂層(ceng)和鍍層(ceng)


  使用涂層和鍍層有(you)助于(yu)密封接合，同時減(jian)少粘接并延長使用壽命。涂層和鍍層的厚度最(zui)大為0.013mm。


三(san)、標志


1. 墊環標志

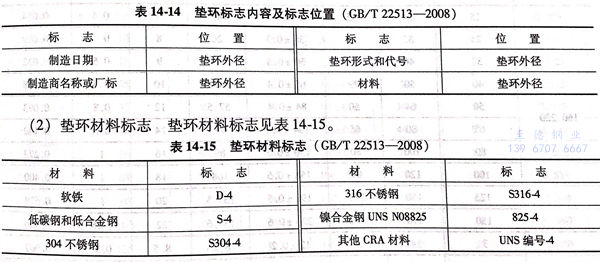

 墊環的標(biao)志內容(rong)及標(biao)志位置見表 14-14.




2. 墊環材料標志


  墊(dian)環材料標志(zhi)見表(biao) 14-15
