022Cr11Ti鋼是一種超低碳的鐵素體不銹(xiu)鋼(gang)，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼的開(kai)始熱加工溫度(du)為1100～1150℃，卷取溫度(du)約600℃，熱軋帶(dai)坯(pi)在罩式爐內退(tui)(tui)火(huo)工藝(yi)為（830～870℃）x8h，冷(leng)軋帶(dai)的退(tui)(tui)火(huo)溫度(du)控制在（860±10）℃。退(tui)(tui)火(huo)后的力學性能見表9.26。

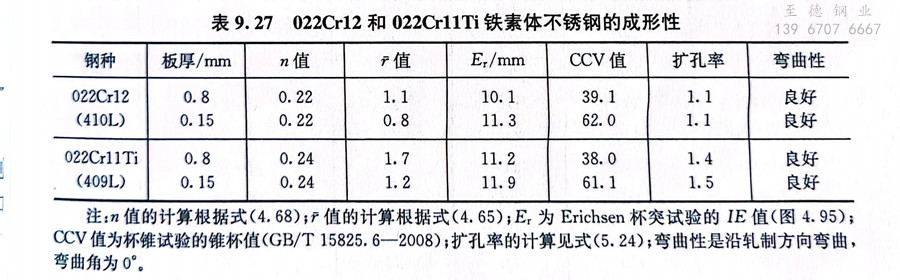

  022Cr11Ti鋼(gang)由于低(di)的(de)(de)(de)(de)碳、氮含量又加入(ru)鈦(tai)(tai)，鋼(gang)板(ban)平行面｛111｝較發達，因此值較高，深(shen)拉(la)伸性(xing)能較好，當鈦(tai)(tai)的(de)(de)(de)(de)加入(ru)量為C＋N的(de)(de)(de)(de)10倍以(yi)上(shang)時可(ke)得到高的(de)(de)(de)(de)r值。022Cr11Ti鋼(gang)還具有較好的(de)(de)(de)(de)脹(zhang)形性(xing)。脹(zhang)形性(xing)是以(yi)形變強化指(zhi)數n為指(zhi)標的(de)(de)(de)(de)（式(shi)(shi)（4.68）），置(zhi)換式(shi)(shi)固溶元素和間隙式(shi)(shi)固溶元素對(dui)n值均(jun)有不利(li)影響（表4.14）。022Cr11Ti鋼(gang)中的(de)(de)(de)(de)鉻元素和碳、氮的(de)(de)(de)(de)含量均(jun)低(di)并(bing)加入(ru)微量的(de)(de)(de)(de)鈦(tai)(tai)，因此具有良好的(de)(de)(de)(de)脹(zhang)形性(xing)。表9.27為022Cr12和022Cr11Ti鐵素體不銹(xiu)鋼(gang)的(de)(de)(de)(de)成形性(xing)對(dui)比(bi)。


表 27.jpg


  022Cr11Ti鋼有良好的焊接(jie)性，可采用各種方(fang)法焊接(jie)，焊接(jie)時輸入的熱量(liang)應該小些(xie)，避免晶粒(li)過分長大(da)。


  022Cr11Ti鋼廣泛用于汽(qi)車(che)排氣(qi)系(xi)統(tong)中，如消音器、尾氣(qi)管、觸媒轉(zhuan)換器殼體(ti)等。煤氣(qi)燃燒噴嘴(zui)等需深拉伸成形部件(jian)也大量采(cai)用022Cr11Ti鋼。
