12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙相(xiang)不銹鋼(gang)10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。

  該鋼的(de)冷、熱加工(gong)性(xing)(xing)能均良好，熱加工(gong)溫(wen)度(du)范(fan)圍(wei)為(wei)1050～800℃，有(you)好的(de)熱塑(su)性(xing)(xing)。由于鋼的(de)屈服強度(du)較高，其深沖性(xing)(xing)能較奧氏體鋼稍差。

  該鋼的固(gu)(gu)溶處理溫度(du)為(wei)1000～1080℃，水冷或(huo)空冷。經(jing)950～1050℃固(gu)(gu)溶處理后(hou)(hou)，鋼中(zhong)的α相(xiang)含量(liang)為(wei)55％～70％，提高淬(cui)火溫度(du)使α相(xiang)增多(duo)。當鋼中(zhong)的γ相(xiang)含量(liang)不低于20％～25％時仍為(wei)細晶(jing)組(zu)織，只有當γ相(xiang)消失后(hou)(hou)，晶(jing)粒才會粗化(hua)。

  在400～500℃長期保溫(wen)時效(xiao)(xiao)會因高鉻鐵素體的(de)(de)分(fen)解而導致脆化(hua)(hua)(hua)；600～750℃短時時效(xiao)(xiao)后的(de)(de)塑(su)性(xing)下(xia)降則是由于碳化(hua)(hua)(hua)物的(de)(de)析出(chu)而使奧氏(shi)體發生馬氏(shi)體轉變的(de)(de)結(jie)果；650～700℃長期時效(xiao)(xiao)（100～1000h）出(chu)現的(de)(de)脆化(hua)(hua)(hua)是σ相的(de)(de)形成所致。

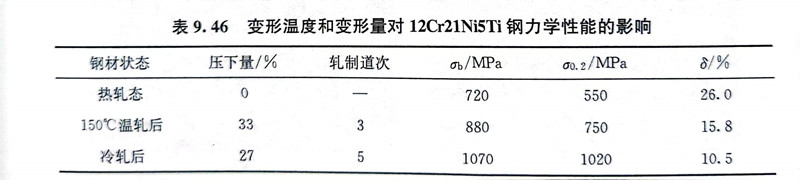

  12Cr21Ni5Ti 雙(shuang)相鋼中(zhong)的(de)y相是(shi)亞(ya)穩(wen)定的(de)，即(ji)使小的(de)冷變(bian)(bian)形(xing)量也會發生γ→a轉變(bian)(bian)，但(dan)是(shi)加(jia)熱到150℃即(ji)可(ke)(ke)抑(yi)制(zhi)這(zhe)種轉變(bian)(bian)，因(yin)此采用溫軋(ya)工藝可(ke)(ke)以(yi)提高(gao)軋(ya)制(zhi)變(bian)(bian)形(xing)量。變(bian)(bian)形(xing)溫度和(he)變(bian)(bian)形(xing)量對12Cr21Ni5Ti 雙(shuang)相鋼的(de)力學性能(neng)的(de)影響(xiang)見表9.46，可(ke)(ke)以(yi)看(kan)出，150℃的(de)溫軋(ya)可(ke)(ke)以(yi)抑(yi)制(zhi)馬氏體的(de)轉變(bian)(bian)，降(jiang)低因(yin)冷作硬化而提高(gao)了的(de)鋼的(de)強度，從(cong)而可(ke)(ke)以(yi)提高(gao)每(mei)一道次(ci)的(de)壓(ya)下量。

  12Cr21Ni5Ti 雙(shuang)相(xiang)鋼(gang)在(zai)氧化(hua)性(xing)酸和有(you)機酸中(zhong)有(you)很好的(de)耐蝕(shi)性(xing)，可以代替1Cr18Ni9Ti鋼(gang)使(shi)用，因為鋼(gang)中(zhong)含有(you)穩定化(hua)元素鈦(tai)，無晶間腐蝕(shi)傾(qing)向。12Cr21Ni5Ti 雙(shuang)相(xiang)鋼(gang)的(de)焊接性(xing)能良好。

  12Cr21Ni5Ti 雙相鋼可用(yong)做焊接結構件使用(yong)，可用(yong)于(yu)化工(gong)、食(shi)品及其他工(gong)業(ye)領域中不超過(guo)350℃的條(tiao)件下，具(ju)有(you)(you)很好的抗晶(jing)間腐蝕(shi)和(he)應(ying)力腐蝕(shi)性能。該鋼還用(yong)來制造既耐(nai)氧化性酸腐蝕(shi)，又(you)要求(qiu)有(you)(you)較高強度的設備和(he)部件，在航(hang)空工(gong)業(ye)上用(yong)于(yu)制造航(hang)空發動機殼體和(he)火箭發動機燃燒(shao)室外壁(bi)。
