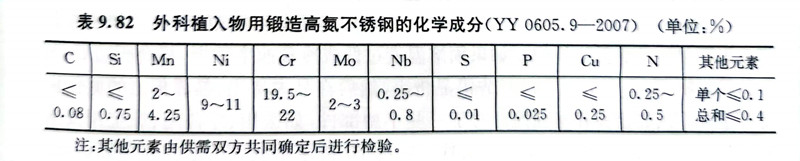

2007年我國制定的醫藥行業標準YY0605.9-2007《外科植入物金屬材料第9部分：鍛造高氮不銹鋼》中引進的一種高氮不銹鋼，在長期臨床應用中表明，如果應用適當，其預期的生物學反應水平是可以接受的。現該標準已為YY 0605.9-2015代替。表9.82為該鋼的化學成分。YY 0605.9-2015規定該鋼的力學性能：直徑或厚度小于80mm的鋼棒經退火（固溶處理）后為R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，還規定了在中等硬化或硬化狀態的直徑不大于20m的鋼棒、鋼絲、冷拉棒、鋼板和鋼帶的力學性能要求。該鋼有較高的力學性能，特別是有高的屈服強度。這種鋼的熔煉方式建議采用真空熔煉或電渣熔煉。

 對這種鍛造高氮不(bu)(bu)(bu)銹鋼(gang)(gang)的(de)顯微組織的(de)要求(qiu)（YY 0605.9-2015）：奧氏體晶(jing)粒度(du)不(bu)(bu)(bu)粗于4級(ji)(ji)(ji)；鋼(gang)(gang)的(de)組織中應沒(mei)有殘余δ鐵(tie)素體存(cun)在；對非金屬夾雜(za)物的(de)要求(qiu)是(shi)A型的(de)細(xi)系應不(bu)(bu)(bu)大(da)于1.5級(ji)(ji)(ji)，B型和C型的(de)細(xi)系應不(bu)(bu)(bu)大(da)于2級(ji)(ji)(ji)，D型細(xi)系應不(bu)(bu)(bu)大(da)于2.5級(ji)(ji)(ji)，各類非夾雜(za)物的(de)粗系均(jun)不(bu)(bu)(bu)得大(da)于1.5級(ji)(ji)(ji)。該(gai)鋼(gang)(gang)經675℃加熱1h并(bing)空(kong)冷，應能通過規(gui)定的(de)晶(jing)間腐蝕試驗。
