1. 基礎設計階段
①. 根據項目規定確定配管設計范圍、進度(du)要(yao)(yao)求，確定基礎設計深度(du)要(yao)(yao)求。
②. 估算工作量，確定(ding)專業(ye)設計負(fu)責人(ren)(ren)、設計人(ren)(ren)、校核人(ren)(ren)和(he)審定(ding)人(ren)(ren)等(deng)人(ren)(ren)力資源(yuan)。
③. 制定(ding)(ding)配管設(she)計工程規(gui)(gui)(gui)定(ding)(ding)，如(ru)裝置布置規(gui)(gui)(gui)定(ding)(ding)、管道(dao)(dao)布置規(gui)(gui)(gui)定(ding)(ding)、管道(dao)(dao)材(cai)料(liao)等級規(gui)(gui)(gui)定(ding)(ding)、管道(dao)(dao)隔熱設(she)計規(gui)(gui)(gui)定(ding)(ding)、設(she)備及(ji)管道(dao)(dao)涂漆規(gui)(gui)(gui)定(ding)(ding)等資(zi)料(liao)。
④. 管道(dao)應(ying)力工程師對(dui)需要進行應(ying)力計算的(de)管道(dao)編制臨(lin)界管道(dao)一覽(lan)表(biao)。
⑤. 管道材料工程(cheng)(cheng)師根(gen)據(ju)工藝(yi)系(xi)統(tong)專業的(de)管道及儀表(biao)(biao)流(liu)程(cheng)(cheng)圖和管道數據(ju)表(biao)(biao)編制管道材料等(deng)級規定。如需要3D配管設(she)計，則(ze)需要編制管道材料數據(ju)庫。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大口徑不銹(xiu)鋼(gang)管道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確定管廊的(de)寬度、層數和標高，設(she)計管廊管道走向(xiang)圖。
⑧. 提出基(ji)礎設計階(jie)段結構、建筑條(tiao)件。
⑨. 如果(guo)是3D配(pei)管設計(ji)(ji)，3D模(mo)型(xing)內一(yi)般需達(da)到(dao)30％階段(duan)設計(ji)(ji)深(shen)度。
⑩. 提出基(ji)礎設計階段管道材料匯(hui)總表。
?. 繪制基礎設計管道布(bu)置圖。
?. 參加(jia)基礎(chu)(chu)設計(ji)(ji)審(shen)查(cha)會，在(zai)基礎(chu)(chu)設計(ji)(ji)審(shen)查(cha)會上，業主審(shen)查(cha)基礎(chu)(chu)設計(ji)(ji)圖(tu)紙(zhi)文(wen)件。根據(ju)審(shen)查(cha)意見，對圖(tu)紙(zhi)文(wen)件進(jin)行(xing)補充修改(gai)后，作為詳細(xi)工程設計(ji)(ji)的依據(ju)。
2. 詳(xiang)細設(she)計階段
①. 將設備布置圖提供給有(you)關專業，完(wan)善詳(xiang)細設計(ji)階段管道材料(liao)等(deng)級等(deng)工程規定。
②. 將裝置進行分區，確定(ding)分區設計人、校核人和(he)審核（定(ding)）人。
③. 根據(ju)設備(bei)(bei)裝配圖以及各(ge)專業互提條件的基礎上（如平臺梯子(zi)、開洞、預(yu)埋件、設備(bei)(bei)基礎、結(jie)構、儀表電氣、管口方位等資料）深化完善管道(dao)布置圖。
④. 如果是(shi)3D配管(guan)設(she)計(ji)，在配管(guan)提出結構載荷等設(she)計(ji)條件后，通(tong)常(chang)需達到60％階(jie)段(duan)設(she)計(ji)深度(du)，有的項目要開(kai)展60％階(jie)段(duan)審(shen)核(he)會。
⑤. 管道(dao)(dao)材料(liao)工(gong)程(cheng)師提出MR文件、特殊(shu)管件圖，管道(dao)(dao)應力(li)專業工(gong)程(cheng)師對(dui)管道(dao)(dao)柔性進行校核、計算，提出彈簧架(jia)、特殊(shu)管架(jia)等條件。
⑥. 設(she)計(ji)管道軸測(ce)圖。
⑦. 設(she)計蒸汽、熱水伴熱站布(bu)置圖，編(bian)制管道伴熱連(lian)接表(biao)。
⑧. 如果是(shi)3D配管設(she)(she)計，在配管的(de)詳細(xi)設(she)(she)計即將結束、準備出(chu)正式施(shi)工圖紙文件前(qian)，通常(chang)需達到(dao)90％階段設(she)(she)計深度，有的(de)項目要(yao)開展(zhan)90％階段審核會。
⑨. 在詳細(xi)設計結束時(shi)，管道(dao)材(cai)料(liao)工程師進(jin)行管道(dao)材(cai)料(liao)匯總，此(ci)次材(cai)料(liao)統計是配(pei)管專業所用全(quan)部材(cai)料(liao)（包括輔助材(cai)料(liao)）的(de)最終匯總。
⑩. 完成施工(gong)版設(she)備(bei)布(bu)置(zhi)圖(tu)(tu)、管道(dao)(dao)(dao)平面布(bu)置(zhi)圖(tu)(tu)、軸測圖(tu)(tu)等(deng)設(she)計(ji)文件，編制圖(tu)(tu)紙目錄和(he)詳(xiang)細設(she)計(ji)說(shuo)明(ming)書。管道(dao)(dao)(dao)設(she)計(ji)說(shuo)明(ming)書應包括管道(dao)(dao)(dao)的設(she)計(ji)原則、設(she)計(ji)思路、執(zhi)行規范、典(dian)型配(pei)管研究、典(dian)型的管道(dao)(dao)(dao)柔性設(she)計(ji)數(shu)據、與(yu)儀表(biao)專業的分工(gong)、識圖(tu)(tu)方法（圖(tu)(tu)例）、施工(gong)要(yao)求(qiu)、采購要(yao)求(qiu)、其他要(yao)說(shuo)明(ming)的問題等(deng)。
?. 設計文件(jian)整(zheng)理(li)校(xiao)審(shen)會(hui)簽簽署。
?. 對(dui)詳細(xi)設計文件存檔，打(da)印藍圖(tu)發送到施工現場。
?. 到(dao)施(shi)工(gong)現場進行設(she)計(ji)交底。

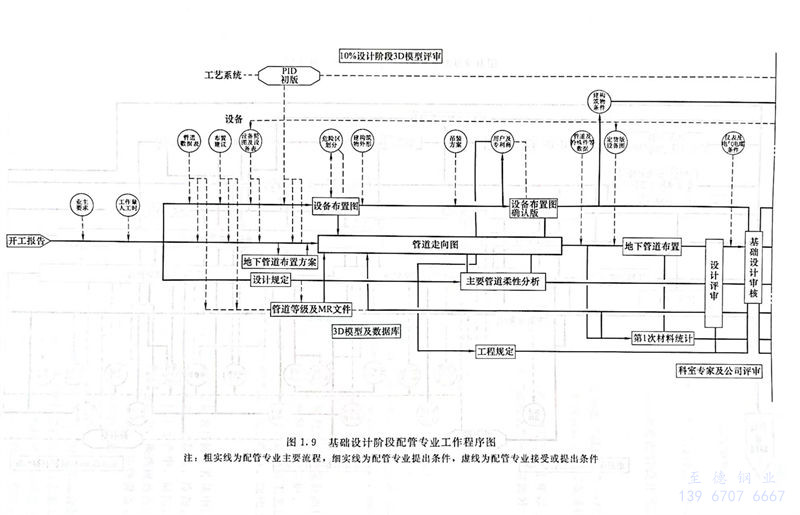

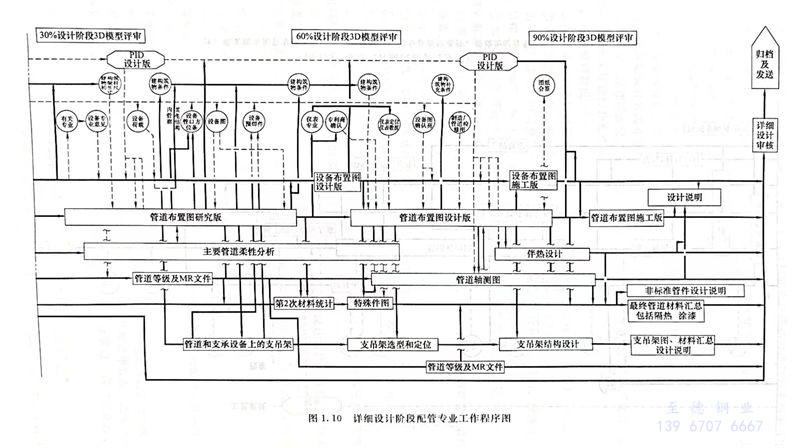

基礎設(she)計階(jie)段配管設(she)計一(yi)般工(gong)作流(liu)程(cheng)如圖1.9所示，詳細設(she)計階(jie)段配管設(she)計一(yi)般工(gong)作流(liu)程(cheng)如圖1.10所示。
工程應用：配(pei)管設計文件編號錯誤(wu)引起施工漏項
配(pei)管(guan)設(she)(she)計(ji)詳細設(she)(she)計(ji)圖紙(zhi)文件(jian)，編號排序編制正確，才能(neng)讓現(xian)(xian)場(chang)施工(gong)人員(yuan)方便地找到(dao)。某項目，因(yin)配(pei)管(guan)設(she)(she)計(ji)文件(jian)入庫存(cun)檔(dang)環節沒有認真完成(cheng)，設(she)(she)計(ji)文件(jian)編號和排序較亂(luan)，連配(pei)管(guan)設(she)(she)計(ji)人自己(ji)都不能(neng)快速地找到(dao)某些圖紙(zhi)文件(jian)，造成(cheng)施工(gong)現(xian)(xian)場(chang)漏施工(gong)部(bu)分管(guan)道，到(dao)“三查四(si)定”時(shi)才發(fa)現(xian)(xian)。
