普通碳鋼、奧氏體不銹鋼材料均不耐氯離子腐蝕，而抗氯離子腐蝕性能優良的雙(shuang)相不銹鋼材料（如UNS 31803）、Monel合金等材料價格高昂，大量使用必將增加項目建設成本。而耐腐蝕性能優異的內襯防腐蝕襯里、內涂防腐蝕涂層管道材料，如內襯橡膠（PP）、聚四氟乙烯（PTFE）或內涂敷環氧樹脂、熔融環氧粉末（FBE）涂層等管道材料，不僅能有效對抗水質中的CI腐蝕，且價格相對低廉。其中，熔結環氧粉末FBE（Fusion-Bonded Epoxy）內涂敷管道應用較典型。


  內(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)管(guan)(guan)(guan)道的(de)配管(guan)(guan)(guan)設(she)計(ji)，有的(de)設(she)計(ji)成各段管(guan)(guan)(guan)子焊(han)(han)接(jie)(jie)連接(jie)(jie)，在施(shi)工(gong)(gong)現場(chang)補涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)；有的(de)設(she)計(ji)成各段管(guan)(guan)(guan)子法(fa)(fa)蘭(lan)連接(jie)(jie)，焊(han)(han)接(jie)(jie)部(bu)分需(xu)到涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠(chang)進行涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)，然(ran)后運回施(shi)工(gong)(gong)現場(chang)進行法(fa)(fa)蘭(lan)連接(jie)(jie)。這兩種方(fang)式的(de)配管(guan)(guan)(guan)設(she)計(ji)方(fang)案(an)，均需(xu)保證涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)機械(xie)可以(yi)進行內(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)。因焊(han)(han)接(jie)(jie)預留和焊(han)(han)接(jie)(jie)時(shi)熱影(ying)(ying)響(xiang)破壞，例如FBE內(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)管(guan)(guan)(guan)道焊(han)(han)接(jie)(jie)施(shi)工(gong)(gong)時(shi)必(bi)須進行焊(han)(han)縫(feng)、焊(han)(han)口(kou)的(de)防腐(fu)涂(tu)(tu)(tu)(tu)層修補，即補口(kou)，而焊(han)(han)縫(feng)、焊(han)(han)口(kou)處又(you)是腐(fu)蝕(shi)的(de)高(gao)發區域，更容(rong)易引起腐(fu)蝕(shi)穿孔(kong)和應(ying)力腐(fu)蝕(shi)開(kai)裂。因此(ci)，補口(kou)方(fang)案(an)設(she)計(ji)是否(fou)合理，是FBE內(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)管(guan)(guan)(guan)子、管(guan)(guan)(guan)件能否(fou)成功選擇(ze)和應(ying)用的(de)關鍵。各家內(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)公司技術(shu)各不相同，配管(guan)(guan)(guan)設(she)計(ji)時(shi)，需(xu)要(yao)向涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠(chang)家了(le)解涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)技術(shu)對配管(guan)(guan)(guan)布置設(she)計(ji)的(de)影(ying)(ying)響(xiang)。


  對(dui)于(yu)FBE內涂敷管(guan)(guan)道(dao)(dao)系(xi)統，其(qi)管(guan)(guan)道(dao)(dao)支(zhi)(zhi)架設計應盡(jin)量避(bi)(bi)免在(zai)管(guan)(guan)道(dao)(dao)系(xi)統上進行焊(han)(han)接(jie)(jie)，宜選用(yong)管(guan)(guan)夾、卡箍等(deng)非(fei)直(zhi)接(jie)(jie)與管(guan)(guan)道(dao)(dao)焊(han)(han)接(jie)(jie)型支(zhi)(zhi)架，盡(jin)可能減(jian)(jian)少因支(zhi)(zhi)架焊(han)(han)接(jie)(jie)對(dui)管(guan)(guan)道(dao)(dao)內FBE防腐涂層的破(po)壞(huai)。對(dui)于(yu)無法(fa)避(bi)(bi)免的焊(han)(han)接(jie)(jie)式(shi)固定支(zhi)(zhi)架、彎管(guan)(guan)支(zhi)(zhi)托、假管(guan)(guan)支(zhi)(zhi)托，可適當采用(yong)工廠預(yu)制的方式(shi)，將支(zhi)(zhi)架預(yu)焊(han)(han)至直(zhi)管(guan)(guan)段或(huo)管(guan)(guan)件上，以減(jian)(jian)少現場焊(han)(han)接(jie)(jie)導致的FBE內防腐涂層破(po)壞(huai)。

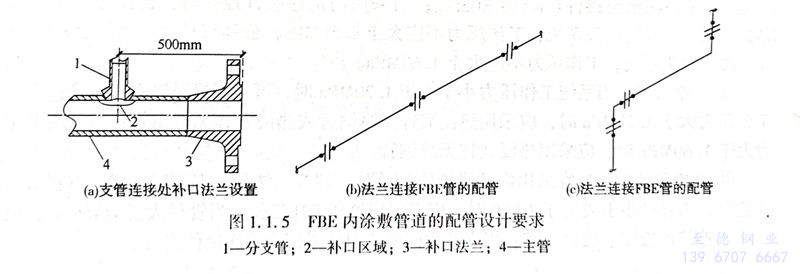

  在進(jin)行管(guan)道布置(zhi)(zhi)設(she)計時(shi)，要求在主(zhu)管(guan)上為分(fen)支管(guan)補口(kou)設(she)置(zhi)(zhi)法蘭(lan)，法蘭(lan)端面與分(fen)支管(guan)中心線距離不宜大于500mm，以便現場采用手持(chi)工(gong)(gong)具為分(fen)支管(guan)焊縫及(ji)周圍(wei)的FBE熱(re)影響(xiang)區(qu)進(jin)行現場除(chu)銹及(ji)FBE補口(kou)，如圖1.1.5（a）所示。為減少(shao)支管(guan)補口(kou)法蘭(lan)的設(she)置(zhi)(zhi)數量(liang)，在進(jin)行管(guan)道布置(zhi)(zhi)設(she)計時(shi)，應盡可(ke)能將(jiang)支管(guan)設(she)計到靠近(jin)主(zhu)管(guan)工(gong)(gong)藝法蘭(lan)附近(jin)，同(tong)時(shi)，工(gong)(gong)藝條件允許的話，可(ke)將(jiang)多(duo)個分(fen)支接管(guan)集中布置(zhi)(zhi)在同(tong)一(yi)補口(kou)法蘭(lan)附近(jin)。




  如(ru)圖1.1.5（b）、（c）是某法(fa)蘭(lan)連接(jie)FBE管(guan)的配(pei)(pei)管(guan)。業主要(yao)求所(suo)有的內(nei)(nei)(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)管(guan)道(dao)必須到內(nei)(nei)(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠家(jia)(jia)(jia)(jia)進(jin)(jin)行(xing)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)。因此(ci)，項目的總承包方先與內(nei)(nei)(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠家(jia)(jia)(jia)(jia)進(jin)(jin)行(xing)配(pei)(pei)管(guan)設(she)計要(yao)求的交流，內(nei)(nei)(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠家(jia)(jia)(jia)(jia)要(yao)求：配(pei)(pei)管(guan)直管(guan)段(duan)不得超(chao)過(guo)12m（這是內(nei)(nei)(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠家(jia)(jia)(jia)(jia)的最長涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)能(neng)力），如(ru)圖1.1.5（b）所(suo)示，每12m長管(guan)段(duan)加設(she)法(fa)蘭(lan)；每個拐彎(wan)的彎(wan)頭需能(neng)保證直線(xian)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)到，如(ru)圖1.1.5（c）所(suo)示，彎(wan)頭位置增(zeng)設(she)了(le)法(fa)蘭(lan)。設(she)計完成后，采購管(guan)子、法(fa)蘭(lan)等散(san)材，按照法(fa)蘭(lan)分段(duan)預制管(guan)道(dao)，運輸到內(nei)(nei)(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠家(jia)(jia)(jia)(jia)進(jin)(jin)行(xing)內(nei)(nei)(nei)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)，再運回施工現場，擰法(fa)蘭(lan)螺栓(shuan)連接(jie)。
