AutoCAD是(shi)Autodesk公司開發(fa)的專(zhuan)門用于計(ji)算機(ji)繪(hui)圖設計(ji)工(gong)(gong)作的軟(ruan)件(jian)包，是(shi)當今(jin)各種設計(ji)領域廣泛使(shi)用的繪(hui)圖工(gong)(gong)具。

  AutoCAD可以繪制(zhi)任意二維和三(san)維圖(tu)形，并且同(tong)傳統的手(shou)工(gong)繪圖(tu)相比，用(yong)Auto-CAD繪圖(tu)速(su)度(du)更快(kuai)、精度(du)更高，而且便于個性(xing)化(hua)，它已經(jing)在(zai)壓力(li)管道設(she)計(ji)中得到了廣泛應用(yong)。

  AutoCAD具有良好的用戶界面(mian)，通過交互(hu)菜單或命令行(xing)(xing)方式(shi)便可以(yi)進行(xing)(xing)各種操(cao)作(zuo)。它的多文(wen)檔設計環境，讓非計算機專(zhuan)業人(ren)員也能很快地學(xue)會使用。

  AutoCAD的(de)(de)(de)功能有(you)很多，壓(ya)力(li)管(guan)(guan)道設計(ji)常用到的(de)(de)(de)僅是(shi)其中(zhong)的(de)(de)(de)一小部(bu)分，如繪(hui)圖工具、標注工具、對象捕(bu)捉工具、圖層管(guan)(guan)理、塊的(de)(de)(de)操作(zuo)、在(zai)等(deng)軸測(ce)面中(zhong)繪(hui)制管(guan)(guan)道軸測(ce)圖、輸出、打印(yin)與發布圖形(xing)等(deng)。

  具體操作(zuo)步驟，可(ke)以(yi)參(can)(can)考 AutoCAD命令行內的提(ti)示，也可(ke)以(yi)參(can)(can)考AutoCAD自帶的幫(bang)助文件，互聯網上也有很多相關(guan)的參(can)(can)考資料。

  掌握AutoCAD的一系列操作(zuo)(zuo)技(ji)(ji)巧(qiao)，可(ke)以很好(hao)地提高工作(zuo)(zuo)效(xiao)率。下(xia)面僅以AutoCAD為例，列舉三個壓(ya)力(li)(li)管道(dao)設計時(shi)可(ke)以提高工作(zuo)(zuo)效(xiao)率的小技(ji)(ji)巧(qiao)，以起拋磚(zhuan)引玉的作(zuo)(zuo)用(yong)。其他壓(ya)力(li)(li)管道(dao)設計軟件(jian)，也有很多類似(si)的應用(yong)技(ji)(ji)巧(qiao)，可(ke)以在不斷地學習(xi)、實(shi)踐、總(zong)結和(he)研(yan)究中掌握。

工程(cheng)實(shi)例(li)一： 快捷裁剪技巧(qiao)

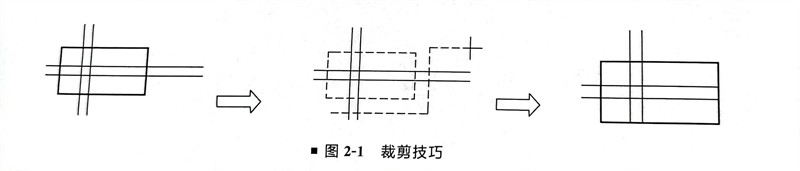

如圖2-1所示(shi)，要對圖中邊(bian)框（可以(yi)是圓）外的(de)直(zhi)線進行(xing)裁剪(jian)(jian)，普通(tong)辦(ban)法就是選擇裁剪(jian)(jian)邊(bian)界(jie)后再選擇要裁剪(jian)(jian)的(de)線段(duan)，實(shi)際(ji)上AutoCAD還有較為簡捷的(de)辦(ban)法，其做法如下。

①. 按常(chang)規(gui)執行裁(cai)剪命令，選擇裁(cai)剪邊界，回車確(que)認(ren)。

②. 在(zai)提(ti)示選擇(ze)要裁剪(jian)的線段元素時(shi)輸入“f”（即(ji)fence），回車確認。

③. 在提(ti)示“First Fence Point”下繪制與(yu)要裁(cai)剪(jian)線(xian)段相交的連續橡皮筋直(zhi)線(xian)，回車確認即可。

工程實例二： 使(shi)用(yong)AutoCAD 的快速選擇(ze)功能

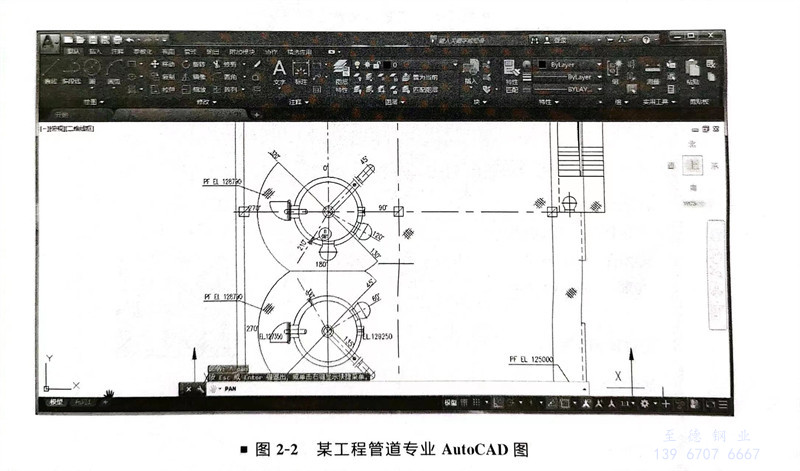

①. 某工程管道專業(ye)AutoCAD圖內(nei)，需要修改梯子和平臺的線條顏色，如圖2-2所示。

②. 可以在(zai)命(ming)令行(xing)輸人“qselect””或者打(da)開“工具”菜(cai)單(dan)，單(dan)擊“快速選(xuan)擇”，出(chu)現(xian)如圖2-3所示(shi)對話框，可以根(gen)據(ju)提示(shi)快速成批選(xuan)擇 AutoCAD圖內目(mu)標對象，統一成批修改(gai)，比單(dan)個(ge)選(xuan)擇修改(gai)快捷一些(xie)。

工程(cheng)實例三(san)： AutoCAD 批(pi)處理打印圖紙(zhi)

①. 在需要(yao)打(da)印(yin)的(de) AutoCAD圖紙內找一張(zhang)“1090-15-60-330-0500-001．dwg”，打(da)開后進行(xing)打(da)印(yin)設置(zhi)，再對頁(ye)面設置(zhi)命名(ming)為“1090項目圖紙打(da)印(yin)一”，見圖2-4所示。

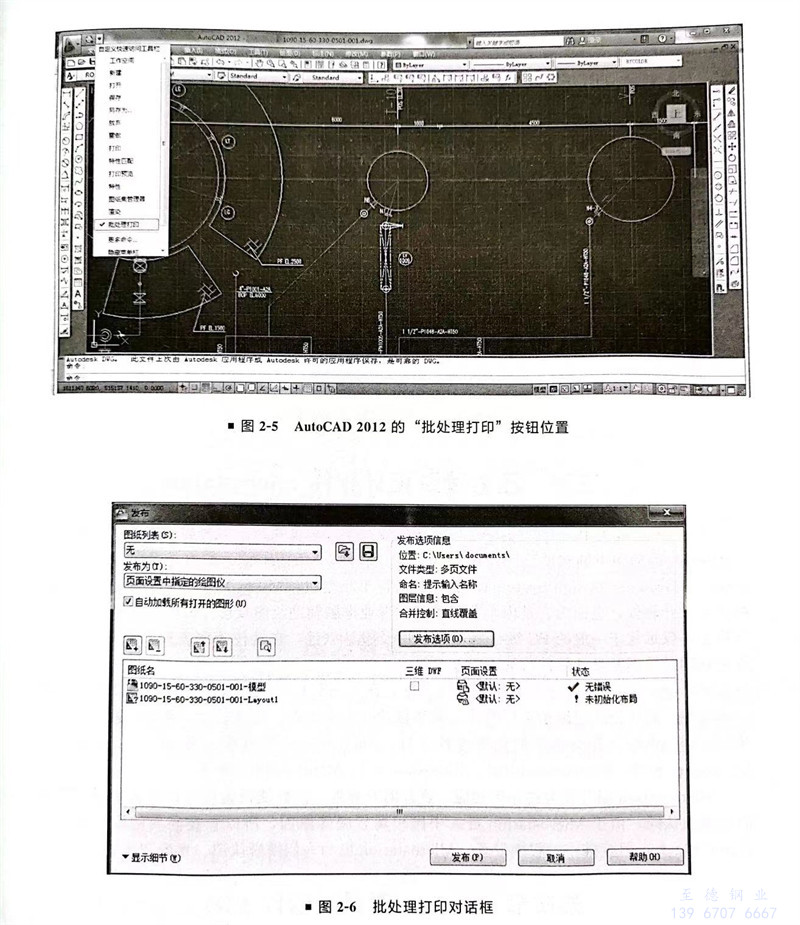

②. 選擇AutoCAD界面左上角(jiao)小按鈕，見圖2-5所示(shi)，或者在(zai)命令行輸入“publish”，會顯示(shi)圖2-6。

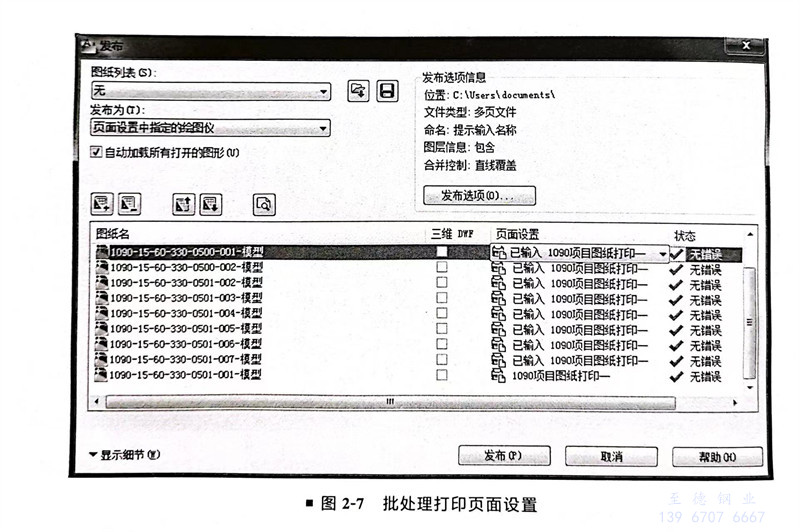

③. 添加需要批(pi)處(chu)理打(da)印的所(suo)有圖(tu)(tu)紙文件，在“頁(ye)(ye)面(mian)(mian)設(she)(she)置(zhi)”列，統一輸入(ru)并選擇(ze)“1090-15-60-330-0500-001．dwg”的頁(ye)(ye)面(mian)(mian)設(she)(she)置(zhi)“1090項目圖(tu)(tu)紙打(da)印一”，如(ru)圖(tu)(tu)2-7所(suo)示，即(ji)可批(pi)處(chu)理打(da)印。
