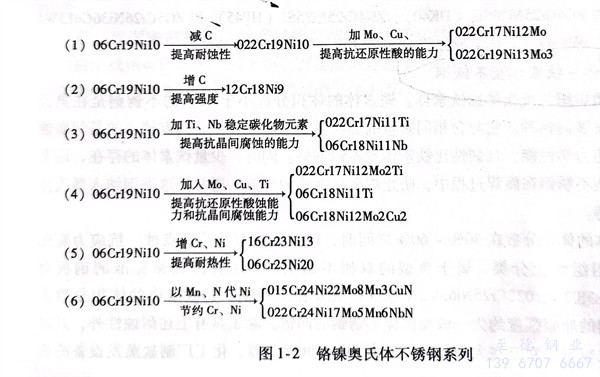

它的顯微組織為奧氏體。它是在高鉻不銹鋼中添加適當的鎳（鎳的質量分數為8％～25％）而形成的，具有奧氏體組織的不銹鋼以Cr18Ni9鐵基合金為基礎，在此基礎上隨著不同的用途，發展成圖1-2所示的鉻鎳奧氏體不銹鋼系列。


圖 2.jpg


  奧氏體(ti)型不銹鋼不能(neng)利(li)用熱處理使晶粒細(xi)化，也(ye)(ye)不能(neng)經過淬火來(lai)提高(gao)(gao)其硬(ying)度。這類鋼的冷加工硬(ying)化程度高(gao)(gao)，通常(chang)沒(mei)有磁性，經過冷作(zuo)可在鋼內(nei)析(xi)出少量鐵素體(ti)或(huo)馬氏體(ti)組織，也(ye)(ye)會出現少量磁性。


  奧氏(shi)體型不(bu)(bu)銹(xiu)鋼(gang)(gang)一般屬(shu)于(yu)耐蝕(shi)(shi)鋼(gang)(gang)，是(shi)應用(yong)最(zui)廣(guang)泛的(de)(de)(de)一類鋼(gang)(gang)，其(qi)(qi)(qi)(qi)中(zhong)以(yi)18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)最(zui)有(you)代表性(xing)(xing)(xing)(xing)，它是(shi)有(you)較好的(de)(de)(de)力(li)(li)學性(xing)(xing)(xing)(xing)能(neng)，便于(yu)進行(xing)機械(xie)加(jia)(jia)(jia)工、沖(chong)壓(ya)和(he)焊接。在(zai)(zai)氧化性(xing)(xing)(xing)(xing)環境(jing)中(zhong)具有(you)優良(liang)的(de)(de)(de)耐蝕(shi)(shi)性(xing)(xing)(xing)(xing)和(he)良(liang)好的(de)(de)(de)耐熱性(xing)(xing)(xing)(xing)能(neng)。但對溶液中(zhong)含(han)有(you)氯離(li)子（Cl）的(de)(de)(de)介質特別(bie)敏(min)感，易于(yu)發生(sheng)應力(li)(li)腐(fu)蝕(shi)(shi)。如果在(zai)(zai)18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)中(zhong)，適(shi)當(dang)減少(shao)些(xie)鎳(nie)和(he)鉻(ge)的(de)(de)(de)含(han)量(liang)，可得(de)到(dao)常溫下不(bu)(bu)穩(wen)定的(de)(de)(de)奧氏(shi)體組織，若再經冷加(jia)(jia)(jia)工則(ze)容易產生(sheng)馬(ma)氏(shi)體組織，使這種鋼(gang)(gang)變(bian)得(de)強度(du)高(gao)、硬度(du)大(da)而稍脆；反之，適(shi)當(dang)增(zeng)加(jia)(jia)(jia)一些(xie)鎳(nie)和(he)鉻(ge)，就能(neng)獲得(de)穩(wen)定的(de)(de)(de)奧氏(shi)體組織，同(tong)時也可改善冷加(jia)(jia)(jia)工性(xing)(xing)(xing)(xing)能(neng)。在(zai)(zai)這類鋼(gang)(gang)中(zhong)添(tian)加(jia)(jia)(jia)鈦(tai)和(he)鈮時，能(neng)提高(gao)其(qi)(qi)(qi)(qi)抗(kang)晶(jing)間(jian)腐(fu)蝕(shi)(shi)能(neng)力(li)(li)；添(tian)加(jia)(jia)(jia)鉬、銅和(he)鈦(tai)，則(ze)能(neng)提高(gao)其(qi)(qi)(qi)(qi)在(zai)(zai)還(huan)原性(xing)(xing)(xing)(xing)酸中(zhong)的(de)(de)(de)耐蝕(shi)(shi)性(xing)(xing)(xing)(xing)，同(tong)時也提高(gao)其(qi)(qi)(qi)(qi)抗(kang)晶(jing)間(jian)腐(fu)蝕(shi)(shi)的(de)(de)(de)能(neng)力(li)(li)；為了改善18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)切(qie)削(xue)性(xing)(xing)(xing)(xing)能(neng)，往往還(huan)要添(tian)加(jia)(jia)(jia)一些(xie)磷、硫及硒(xi)等(deng)元(yuan)素。18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)按(an)其(qi)(qi)(qi)(qi)化學成分中(zhong)碳含(han)量(liang)的(de)(de)(de)不(bu)(bu)同(tong)又分為三個(ge)等(deng)級：一般含(han)碳量(liang)［w（C）≤0.15％］、低碳級［w（C）≤0.08％］和(he)超低碳級［w（C）≤0.03％］。


  部分奧氏體型不銹鋼可作為耐熱鋼使用，這是由于奧氏體的再結晶溫度高，鐵和其他元素的原子在其中的擴散系數小，故其強化穩定性比鐵素體高。用于工作溫度高于650℃的熱強鋼多系奧氏體材料，是以奧氏體型不銹鋼為基礎添加一些提高熱強性的合金元素而成。它們既可作為耐蝕鋼使用，也可作為耐熱鋼使用。列入我國國家標準牌號的有12Cr18Ni9、06Cr18Ni11Nb、06Cr23Ni13等。為了提高鋼的熱強性、抗氧化性和抗滲碳性，在06Cr25Ni20基礎上加入鉬、氮，研制出022Cr25Ni22Mo2N作為在更高溫度下抗氧化的奧氏體型不銹鋼。化工設備中的爐管，既要求具有耐蝕性又要求在高溫下工作，往往選用鑄造或電渣熔鑄的奧氏體為基體的（同時存在多種碳化物）不銹耐熱鋼或耐熱合金，如ZG4Cr25Ni20Si2（HK40）、ZG4Cr25Ni35Si（HP45）和ZG5Cr26Ni36Co15W5（Supertherm）等牌號（其化學成分和力學性能見表4-45和表4-46）。
