實(shi)芯焊(han)(han)(han)絲(si)就(jiu)是用鋼棒經過(guo)多次(ci)軋制和拉拔制成(cheng)焊(han)(han)(han)接時所需要的(de)不同直徑(jing)的(de)焊(han)(han)(han)絲(si)，其橫(heng)截面為實(shi)芯。它(ta)是氣體保護(hu)焊(han)(han)(han)和埋弧(hu)焊(han)(han)(han)中常用的(de)焊(han)(han)(han)接材料，也是焊(han)(han)(han)條(tiao)焊(han)(han)(han)芯的(de)原料。


  不銹鋼氣體保護焊接方法有下列形式：非熔化極氣體保護電弧焊，即鎢極惰性氣體保護焊簡稱TIG焊；熔化極氣體保護焊，它包括熔化極非惰性氣體保護焊（CO2）即熔化極活性氣體保護焊（簡稱MAG焊）和熔化極惰性氣體保護焊（簡稱MIG焊）。

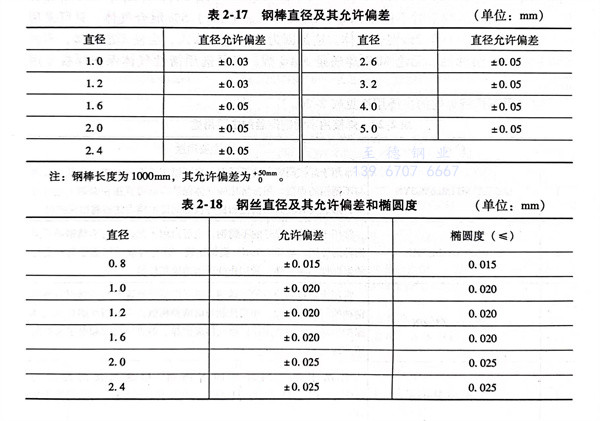

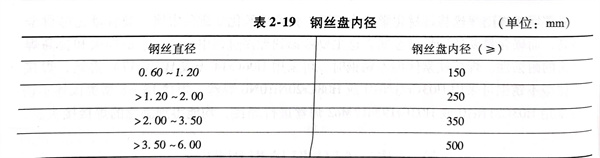

  不銹鋼棒(bang)直徑和鋼絲盤(pan)內徑均有一定要(yao)求，分別(bie)見表(biao)2-17、表(biao)2-18和表(biao)2-19。其中(zhong)，鋼絲直徑和鋼絲盤(pan)內徑是氣體保護焊熔化極焊接方(fang)法提出(chu)的特殊(shu)要(yao)求。鋼絲應規整(zheng)，不得散亂。



  TIG焊(han)(han)(han)是(shi)最為普遍(bian)的(de)(de)鎢(wu)極(ji)惰性氣(qi)體(ti)(ti)保護(hu)焊(han)(han)(han)焊(han)(han)(han)接不(bu)銹鋼的(de)(de)方法之(zhi)一。它是(shi)用(yong)鎢(wu)極(ji)作為電極(ji)通過(guo)(guo)不(bu)加填充(chong)(chong)焊(han)(han)(han)絲(si)(si)(si)或加填充(chong)(chong)焊(han)(han)(han)絲(si)(si)(si)，在惰性氣(qi)體(ti)(ti)保護(hu)焊(han)(han)(han)氣(qi)氛中進行的(de)(de)焊(han)(han)(han)接。所(suo)謂不(bu)加填充(chong)(chong)焊(han)(han)(han)絲(si)(si)(si)焊(han)(han)(han)接，就是(shi)將被(bei)焊(han)(han)(han)母(mu)材金(jin)屬(shu)直接加熱(re)熔(rong)(rong)化，待熔(rong)(rong)池凝固(gu)后而形成(cheng)的(de)(de)焊(han)(han)(han)接接頭(tou)。它廣(guang)泛用(yong)于(yu)薄(bo)板(ban)的(de)(de)焊(han)(han)(han)接。加填充(chong)(chong)金(jin)屬(shu)焊(han)(han)(han)絲(si)(si)(si)焊(han)(han)(han)接，可通過(guo)(guo)從母(mu)材金(jin)屬(shu)裁(cai)剪截(jie)取細條作為填充(chong)(chong)焊(han)(han)(han)絲(si)(si)(si)，也(ye)可選用(yong)表4-18和表4-19中的(de)(de)專用(yong)焊(han)(han)(han)絲(si)(si)(si)和鋼棒。保護(hu)氣(qi)體(ti)(ti)選用(yong)純(chun)氬(ya)，它是(shi)一種很好的(de)(de)惰性氣(qi)體(ti)(ti)，焊(han)(han)(han)絲(si)(si)(si)和母(mu)材熔(rong)(rong)化后成(cheng)為焊(han)(han)(han)縫的(de)(de)過(guo)(guo)程中不(bu)會顯著氧化，所(suo)以焊(han)(han)(han)絲(si)(si)(si)熔(rong)(rong)化后化學成(cheng)分(fen)基本不(bu)變，即焊(han)(han)(han)絲(si)(si)(si)的(de)(de)化學成(cheng)分(fen)就是(shi)焊(han)(han)(han)縫金(jin)屬(shu)的(de)(de)化學成(cheng)分(fen)。TIG焊(han)(han)(han)接時(shi)熱(re)輸(shu)入(ru)小(xiao)，焊(han)(han)(han)接接頭(tou)強(qiang)度(du)和韌性、塑(su)性都優(you)良，很容易滿足各方面的(de)(de)性能要求。


  MIG焊是焊接不銹鋼機械化程度較高的方法之一，適用于薄不銹鋼板、中厚度不銹鋼板的焊接。為了改善電弧特性，在Ar氣中混入適量O2或CO2，即成為MAG焊接方法。焊接超低碳不銹鋼時不能采用φ（Ar）95％＋φ（CO2）5％混合氣體，只可采用φ（Ar）98％＋φ（O2）2％混合氣體。這是因為CO2氣的滲入，會使焊縫增碳，不利于焊接接頭的耐蝕性。無論MIG焊還是MAG焊，必須選用惰性氣體保護焊接專用鋼絲。

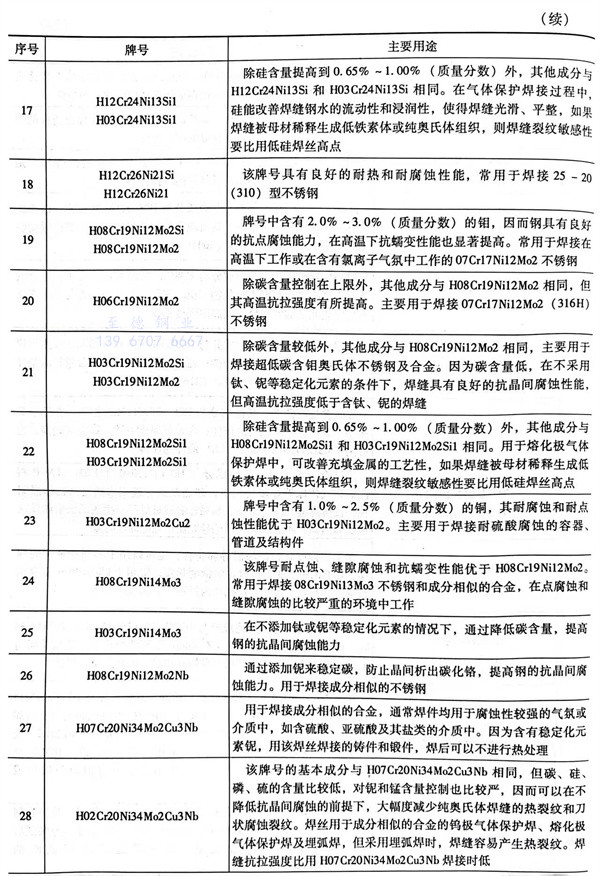

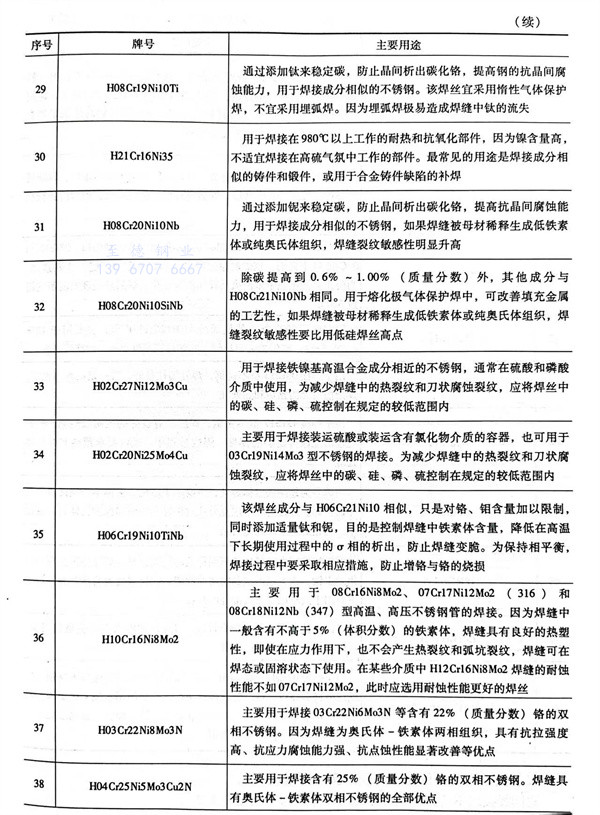

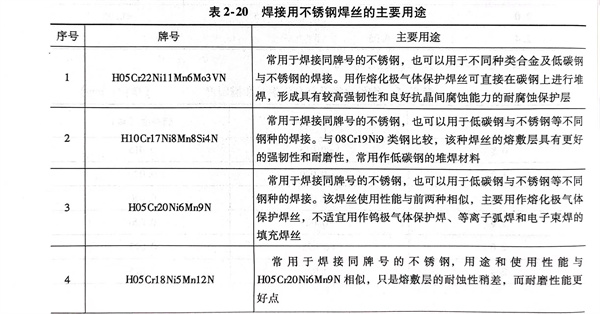

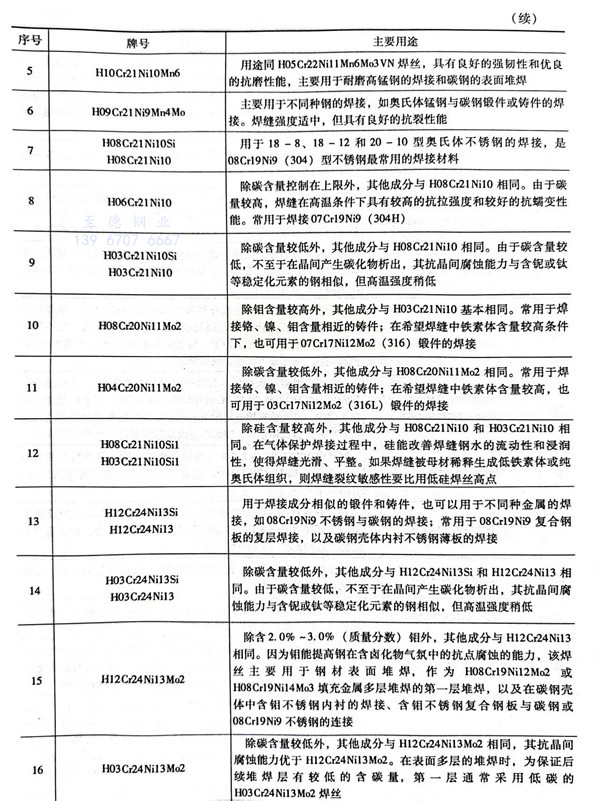

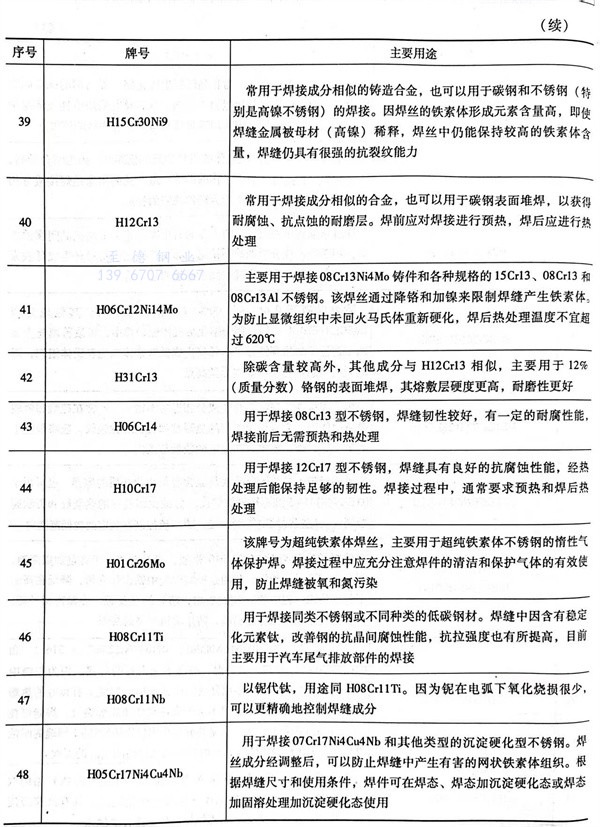

  焊(han)接用(yong)不銹鋼(gang)焊(han)絲(si)的主要(yao)用(yong)途見表2-20。
