GB/T 17854-1999《埋弧焊用不銹鋼焊絲和焊劑》中規定了埋弧焊用不銹鋼焊絲的化學成分、尺寸及焊絲表面質量等，并規定焊絲的牌號按YB/T 5092。

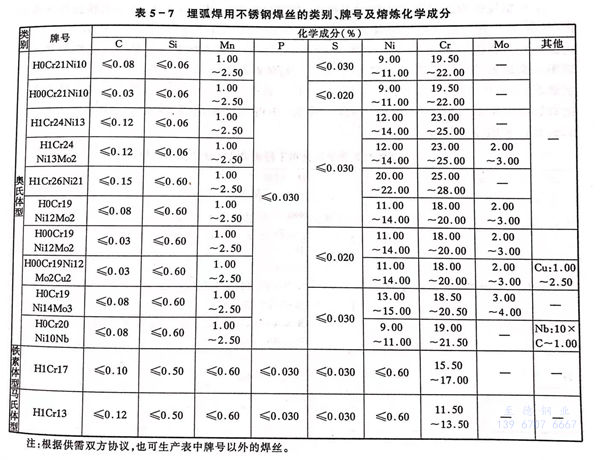

 埋(mai)(mai)弧焊(han)(han)用(yong)不(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)絲(si)(si)的(de)(de)(de)類(lei)別、牌號及化(hua)學(xue)成(cheng)分見(jian)表5-7。埋(mai)(mai)弧焊(han)(han)用(yong)不(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)絲(si)(si)的(de)(de)(de)化(hua)學(xue)成(cheng)分與母材成(cheng)分基本相近，只是焊(han)(han)絲(si)(si)化(hua)學(xue)成(cheng)分中鉻、鎳含(han)量要比母材金屬略(lve)高(gao)，而含(han)碳量低于母材金屬。這主要是考慮(lv)到焊(han)(han)接(jie)過程中合金元素的(de)(de)(de)燒(shao)損和提高(gao)焊(han)(han)接(jie)接(jie)頭的(de)(de)(de)耐腐(fu)蝕性能。焊(han)(han)接(jie)鐵素體型(xing)不(bu)(bu)銹(xiu)鋼(gang)時，可采用(yong)H1Cr17焊(han)(han)絲(si)(si)；焊(han)(han)接(jie)馬(ma)氏(shi)(shi)體型(xing)不(bu)(bu)銹(xiu)鋼(gang)時，可采用(yong)H1Cr13焊(han)(han)絲(si)(si)；焊(han)(han)接(jie)18-8型(xing)奧(ao)氏(shi)(shi)體不(bu)(bu)銹(xiu)鋼(gang)時，可采用(yong)H0Cr21Ni10焊(han)(han)絲(si)(si)；焊(han)(han)接(jie)超低碳18-8型(xing)奧(ao)氏(shi)(shi)體不(bu)(bu)銹(xiu)鋼(gang)時，應采用(yong)H00Cr21Ni10或H00Cr19Ni12Mo2焊(han)(han)絲(si)(si)。

 埋(mai)弧焊(han)時，焊(han)縫化學成(cheng)(cheng)分(fen)(fen)和性能除了由(you)焊(han)絲決定之(zhi)外，還受到(dao)所(suo)使用(yong)(yong)焊(han)劑的(de)影(ying)響(xiang)。為(wei)了得(de)到(dao)不同的(de)焊(han)縫金(jin)屬(shu)化學成(cheng)(cheng)分(fen)(fen)，可以(yi)通過同一(yi)種焊(han)劑與幾種不同成(cheng)(cheng)分(fen)(fen)的(de)焊(han)絲配合(he)來實現；也可以(yi)通過用(yong)(yong)同一(yi)種焊(han)絲與幾種不同成(cheng)(cheng)分(fen)(fen)的(de)焊(han)劑配合(he)來實現。另外埋(mai)弧焊(han)時焊(han)接電流大，熔(rong)深大，母材金(jin)屬(shu)融合(he)比高，故母材金(jin)屬(shu)對(dui)焊(han)縫成(cheng)(cheng)分(fen)(fen)也有影(ying)響(xiang)。所(suo)以(yi)對(dui)埋(mai)弧焊(han)用(yong)(yong)焊(han)絲的(de)選擇，既要考(kao)慮焊(han)劑成(cheng)(cheng)分(fen)(fen)的(de)影(ying)響(xiang)，又(you)要考(kao)慮母材金(jin)屬(shu)的(de)影(ying)響(xiang)。

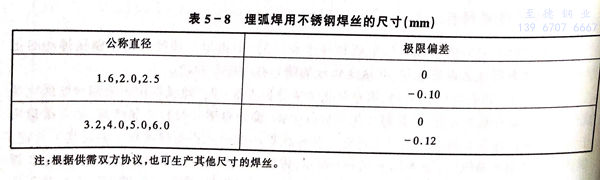

 焊絲的尺寸及偏(pian)(pian)差應(ying)符合表5-8規定。焊絲表面(mian)應(ying)光滑(hua)，不(bu)得有銹蝕、氧化(hua)皮和其他(ta)有害于使用(yong)的缺陷(xian)。但允許有深度不(bu)超過直徑偏(pian)(pian)差之(zhi)半的劃傷及不(bu)超過直徑偏(pian)(pian)差的局(ju)部缺陷(xian)，軟態鋼絲允許有氧化(hua)色。
