在线亚洲日产一区二区

Monel K500

  (Ni68Cu28Al) Monel K500 耐蝕合金除了具有 Monel 400 合金的良好耐蝕性能外，它還具有更高的強度和硬度。這主要是此合金中含鋁、鈦等元素，經過一定的熱處理后，在基體上存在彌散Ni3(Ti、Al)金屬間化合物沉淀的緣故。

一、化學成分和組織特點(dian)

 Monel K500 合金(jin)與(yu) Monel 400 合金(jin)相(xiang)比，最大的(de)(de)(de)差(cha)別在于此合金(jin)有2.3%～3.15%的(de)(de)(de)鋁和(he)0.30%～1.0%的(de)(de)(de)鈦。隨各國技(ji)術要求的(de)(de)(de)不同，此牌號的(de)(de)(de)鋁、鈦含量常有微小的(de)(de)(de)差(cha)異。此合金(jin)的(de)(de)(de)組織(zhi)特點(dian)除有彌散的(de)(de)(de)Ni3(Ti、Al)沉淀相(xiang)析出(chu)外(wai)，其他(ta)與(yu)Monel 400 合金(jin)相(xiang)同。

二、耐(nai)腐(fu)蝕性能(neng)

一(yi)般(ban)(ban)固(gu)溶(rong)態的(de)(de)(de)Monel K500 合(he)金(jin)耐(nai)蝕性(xing)能(neng)與Monel 400 合(he)金(jin)基本相(xiang)同。因(yin)此(ci)Monel 400 合(he)金(jin)的(de)(de)(de)耐(nai)蝕性(xing)數據完全可以適用于(yu) Monel K500 合(he)金(jin)。但(dan)是，Monel K500 合(he)金(jin)經過固(gu)溶(rong)+時效(xiao)處理(li)后，其(qi)(qi)耐(nai)蝕性(xing)一(yi)般(ban)(ban)要(yao)低(di)(di)于(yu)固(gu)溶(rong)態。同時，在(zai)(zai)(zai)(zai)一(yi)些(xie)條件下還會出(chu)現應力(li)腐(fu)蝕斷裂。例如，在(zai)(zai)(zai)(zai)氫氟酸的(de)(de)(de)氣相(xiang)中(zhong)(zhong)，受拉伸應力(li)的(de)(de)(de)Monel K500 合(he)金(jin)就會產生應力(li)腐(fu)蝕。由于(yu)Monel K500 合(he)金(jin)在(zai)(zai)(zai)(zai)流動海水中(zhong)(zhong)的(de)(de)(de)低(di)(di)腐(fu)蝕速度(du)和(he)此(ci)合(he)金(jin)的(de)(de)(de)高(gao)強(qiang)度(du)，因(yin)此(ci)，Monel K500 合(he)金(jin)特別適用于(yu)制造耐(nai)海水腐(fu)蝕的(de)(de)(de)離(li)心泵(beng)和(he)軸(zhou)。在(zai)(zai)(zai)(zai)靜止和(he)流速慢(man)的(de)(de)(de)海水中(zhong)(zhong)，海洋生物和(he)污垢在(zai)(zai)(zai)(zai)Monel K500 合(he)金(jin)表面附著會引起(qi)點蝕，但(dan)其(qi)(qi)擴展較慢(man)。

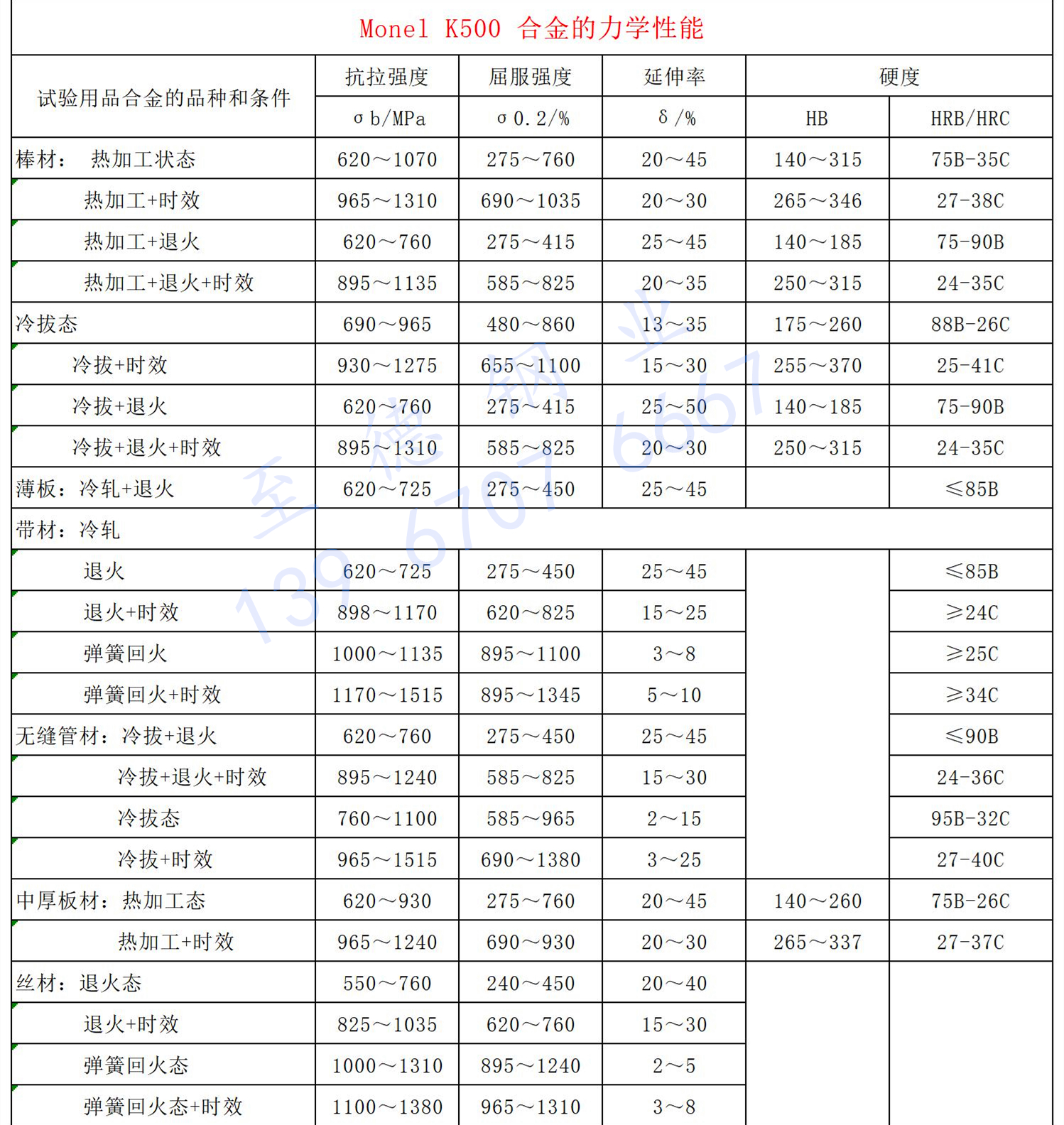

三、力學性能

四、焊接性能

 Monel K500 合(he)(he)金(jin)可(ke)用工(gong)(gong)業上通用的各(ge)種焊(han)(han)(han)接(jie)方(fang)(fang)法進(jin)行(xing)焊(han)(han)(han)接(jie)。此合(he)(he)金(jin)焊(han)(han)(han)接(jie)方(fang)(fang)法不同，焊(han)(han)(han)絲焊(han)(han)(han)條匹配也不同。如：TIG 和 MIG 法，可(ke)用Monel 64 焊(han)(han)(han)絲焊(han)(han)(han)接(jie)；手工(gong)(gong)電弧(hu)焊(han)(han)(han)，可(ke)用 Monel 134 焊(han)(han)(han)條焊(han)(han)(han)接(jie)。Monel K500 合(he)(he)金(jin)焊(han)(han)(han)接(jie)必須(xu)在退火狀(zhuang)態下進(jin)行(xing)，且時效前必須(xu)先消除(chu)焊(han)(han)(han)接(jie)應力。

五、冷、熱加工及成型性能

 Monel K500 合金(jin)的熱變(bian)(bian)形溫度為871～1149℃，當變(bian)(bian)形量(liang)大(da)時，則建(jian)議在(zai)1038～1149℃間(jian)進行(xing)。為了生(sheng)產細晶粒鍛(duan)件，其(qi)最終(zhong)加熱溫度以1093℃為宜(yi)，而(er)且其(qi)變(bian)(bian)形量(liang)應≥30%。Monel K500 合金(jin)冷(leng)變(bian)(bian)形均(jun)在(zai)退火（固溶）態進行(xing)。常(chang)規冷(leng)加工方法均(jun)適用于此(ci)合金(jin)。雖然 Monel K500 合金(jin)具有較(jiao)大(da)變(bian)(bian)形抗力，但(dan)其(qi)塑(su)性好，因而(er)不會產生(sheng)任何困難。

六(liu)、熱處(chu)理工藝

 為了獲得(de)塑、韌性好的(de)(de) Monel K500 合金，最好進(jin)行 793～871℃的(de)(de)退(tui)火處(chu)理。對于需進(jin)行時(shi)效處(chu)理的(de)(de)部件，建議(yi)熱(re)加(jia)(jia)工產(chan)品(pin)的(de)(de)退(tui)火在(zai)(zai)982℃進(jin)行，冷加(jia)(jia)工產(chan)品(pin)在(zai)(zai)1038℃進(jin)行。由于在(zai)(zai)982℃以(yi)上加(jia)(jia)熱(re)此(ci)合金，合金晶粒(li)會(hui)迅速長大，因此(ci)，要求細晶粒(li)的(de)(de)設備、部件在(zai)(zai)此(ci)溫度下(xia)加(jia)(jia)熱(re)要盡量(liang)縮短保(bao)溫時(shi)間。對于 Monel K500 合金建議(yi)按下(xia)述規范進(jin)行，這樣即可獲得(de)最佳性能。

 對于鍛(duan)后(hou)淬火(huo)(huo)或退火(huo)(huo)鍛(duan)件，退火(huo)(huo)或熱(re)軋棒以(yi)及大規格(ge)（≥38.1mm）冷拔棒，供軟化(hua)回火(huo)(huo)的絲和帶材（HB在 148～180），一般系在 593～605℃加熱(re)16小時(shi)，爐(lu)冷到482℃。

 對彈(dan)性部件用(yong)帶、絲(si)材或經大量(liang)冷(leng)加(jia)工的 Monel K500 合金(jin)（硬度在(zai)260～325HB），可在(zai)527～538℃加(jia)熱6小時以上，然后≤ 3.8～9.6℃/小時的冷(leng)卻(que)速度冷(leng)卻(que)到482℃。

七、產品應(ying)用

 Monel K500 合(he)金(jin)(jin)的(de)耐蝕性(xing)基本(ben)與Monel 400 合(he)金(jin)(jin)相(xiang)同，但強(qiang)度、硬度稍高。此合(he)金(jin)(jin)主(zhu)要用于泵軸(zhou)和葉輪、輸送器刮刀、油井(jing)鉆環、彈性(xing)部件、閥墊等。主(zhu)要冶金(jin)(jin)產(chan)品(pin)與Monel 400 合(he)金(jin)(jin)相(xiang)同。
