1. 不(bu)同標準(zhun)規范(fan)對低溫(wen)管道的(de)定義。


   ①. 我國(guo)標準一(yi)般規(gui)定(ding)設計溫(wen)度(du)低于(yu)或等于(yu)-20℃的(de)管(guan)道(dao)屬于(yu)低溫(wen)管(guan)道(dao)。GB 50316、SH／T 3059和GB 150規(gui)定(ding)設計溫(wen)度(du)低于(yu)或等于(yu)-20℃的(de)壓(ya)力管(guan)道(dao)屬于(yu)低溫(wen)管(guan)道(dao)。GB 50235、SH／T 3501規(gui)定(ding)設計溫(wen)度(du)低于(yu)或等于(yu)-29℃的(de)壓(ya)力管(guan)道(dao)屬于(yu)低溫(wen)管(guan)道(dao)。


   ②. ASTM、ASME規定(ding)設計溫(wen)度低于或等于-29℃（-20°F）的管道(dao)屬于低溫(wen)管道(dao)。


   ③. 目前ASTM、ASME對于(yu)低(di)(di)溫(wen)管道采用了，根據材(cai)料(liao)(liao)組別(bie)(bie)、厚度、應力水平(ping)和熱處理(li)狀態(tai)確(que)定(ding)(ding)材(cai)料(liao)(liao)最低(di)(di)設(she)計金屬溫(wen)度的(de)(de)方法(fa)，這種(zhong)方法(fa)建立在大量實驗研(yan)究(jiu)的(de)(de)基礎上，運用斷裂力學的(de)(de)判據，針對每種(zhong)材(cai)料(liao)(liao)的(de)(de)性能、厚度、熱處理(li)狀態(tai)分別(bie)(bie)確(que)定(ding)(ding)低(di)(di)溫(wen)限，是比較科(ke)學的(de)(de)方法(fa)。我國標(biao)準將(jiang)低(di)(di)溫(wen)限統一(yi)(yi)定(ding)(ding)為-20℃根據經驗人(ren)為地劃定(ding)(ding)的(de)(de)界限，對于(yu)一(yi)(yi)些材(cai)料(liao)(liao)具有不合理(li)性。


   ④. 石油化工行業低溫(wen)管道用(yong)材料應(ying)按ASME B31.3等(deng)(deng)規(gui)范的(de)規(gui)定確(que)定是否做低溫(wen)沖擊試驗，試驗要求應(ying)符(fu)合(he)ASME B31.3等(deng)(deng)規(gui)范的(de)規(gui)定。



2. 低溫(wen)工(gong)況管道材料的選用。


   ①. 具有面心立方晶(jing)格的(de)(de)金(jin)屬材(cai)料（如(ru)銅(tong)Cu、鎳Ni、奧氏(shi)體(ti)鋼(gang)等(deng)）一般(ban)(ban)沒有低(di)溫冷脆現(xian)象，是最(zui)好的(de)(de)低(di)溫用材(cai)，故含(han)銅(tong)、鎳等(deng)元素(su)的(de)(de)合金(jin)鋼(gang)常用于低(di)溫工況(kuang)。晶(jing)粒越細(xi)鋼(gang)材(cai)的(de)(de)低(di)溫沖擊(ji)韌性越好，故一般(ban)(ban)鐵(tie)素(su)體(ti)鋼(gang)要正火處理后使用。雜質元素(su)硫（S）、磷（P）、氧(yang)（0）都將降低(di)鋼(gang)材(cai)的(de)(de)低(di)溫沖擊(ji)韌性，一般(ban)(ban)要嚴格控制。

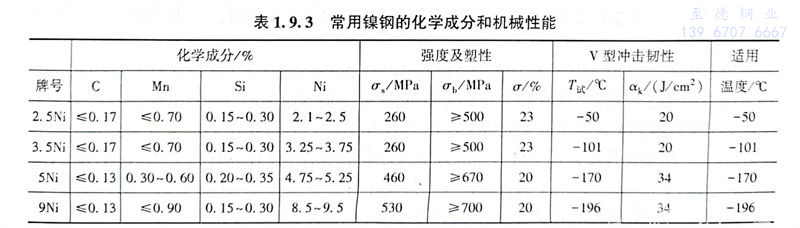

   ②. 中國的低溫用鋼有16Mn、09Mn2V、06AlCu、06MnNb等，或者用奧(ao)氏體不銹鋼。但前者一般適應的低溫溫度不宜太低，而奧氏體不(bu)銹(xiu)鋼又比較貴，故這里介紹ASTM中常用的低溫用鋼，即鎳（Ni）鋼。見表1.9.3。


表 3.jpg



3. 低(di)(di)溫用鋼及低(di)(di)溫界線(xian)。


   ①. Q235B，Q235A使用(yong)下限溫度為≥0℃；


   ②. 20鋼使用下限溫(wen)度(du)為≥-19℃；


   ③. L245，A105，WPB，WCB使(shi)用(yong)下限溫度為≥-29℃；


   ④.16Mn、16MnD使用(yong)下限溫度為≥-40℃；


   ⑤. 10MnD，A333 Gr6，WPL6，LF2，LCB使用下限溫度為


   ⑥. 3.5Ni使用下(xia)限溫(wen)度(du)為(wei)≥-101℃；


   ⑦. 奧氏體不(bu)銹(xiu)鋼，Al，Cu使(shi)用下限溫度(du)為≥-196℃。



4. 碳素鋼、低(di)溫碳鋼、鉻鉬合(he)金鋼、不銹(xiu)鋼的最低(di)使用溫度及低(di)溫沖擊試(shi)驗免除(chu)條(tiao)件應符合(he)有關標準規定。



5. 低溫管道用鋼應采(cai)用鎮靜鋼。



6. 管道設計溫度(du)≤-20℃的碳(tan)(tan)素鋼(gang)、低溫碳(tan)(tan)鋼(gang)、低合金(jin)鋼(gang)、中合金(jin)鋼(gang)和鐵素體高(gao)合金(jin)鋼(gang)，母材及其焊縫金(jin)屬和熱影響區(qu)應按有(you)關標(biao)準規(gui)定進(jin)行(xing)低溫沖擊試驗(yan)。



7. 鉻鎳(nie)奧(ao)氏體不銹鋼母材在設(she)計(ji)溫度(du)等于或高(gao)于-196℃，且滿足下列各項要求時，可免做低(di)溫沖擊試(shi)驗：


   ①. 材料含碳(tan)量應小于或等(deng)于0.10％；


   ②. 材料應為固溶(rong)熱處理狀(zhuang)態。



8. 鉻鎳奧氏體不銹鋼焊縫金屬及熱影響區在滿足下列各(ge)項要求時，可免做低溫(wen)沖(chong)擊試驗：


   ①. 含碳量(liang)小于(yu)或等(deng)于(yu)0.10％的奧氏(shi)體不(bu)銹鋼母材，不(bu)加填充金屬焊(han)接，設計溫度不(bu)應低(di)于(yu)-101℃；


   ②. 焊(han)縫金(jin)屬(shu)含碳量(liang)小于或等于0.10％，焊(han)接使用的填充金(jin)屬(shu)符(fu)合相(xiang)應(ying)(ying)(ying)標準(zhun)，設計溫度(du)不應(ying)(ying)(ying)低(di)于-101℃；焊(han)縫金(jin)屬(shu)含碳量(liang)大于0.10％，焊(han)接使用的填充金(jin)屬(shu)符(fu)合相(xiang)應(ying)(ying)(ying)標準(zhun)，設計溫度(du)不應(ying)(ying)(ying)低(di)于-48℃。



9. 除抗(kang)拉強(qiang)度下(xia)(xia)限值大于540MPa的鋼(gang)材(cai)及(ji)螺栓材(cai)料(liao)(liao)外(wai)，使用的材(cai)料(liao)(liao)在低(di)(di)溫低(di)(di)應(ying)力(li)工(gong)況下(xia)(xia)，當設(she)計溫度加50℃后(hou)，高于-20℃時，管道材(cai)料(liao)(liao)可免做(zuo)低(di)(di)溫沖擊(ji)試驗。
