①. 用于管道組成件的碳素結構鋼的焊(han)接厚度應當(dang)符(fu)合以下要求：


  a. 沸(fei)騰鋼(gang)、半鎮靜鋼(gang)，厚度不得大于12mm；


  b. A級鎮靜鋼，厚度不得大于16mm；


  c. B級(ji)鎮(zhen)靜鋼，厚度不得(de)大于20mm。



②. 碳素結構鋼（系指GB／T 700 A、B、C級(ji)鋼）管道組成件（受壓元件）的使用(yong)除符(fu)合第①款外，還應當(dang)符(fu)合以下規定：


  a. 碳素(su)結構鋼不得用于(yu)GC1級管道；


  b. 沸(fei)騰鋼(gang)和(he)半(ban)鎮靜(jing)鋼(gang)不得用于有(you)毒、可燃(ran)介質管(guan)道，設計壓力小于或者等于1.6MPa，使用溫度低(di)于或者等于200℃，并且(qie)不低(di)于0℃；


  c. Q215A、Q235A等(deng)(deng)A級鎮(zhen)靜(jing)鋼不得用(yong)于(yu)有毒、可燃(ran)介(jie)質(zhi)管(guan)道，設計(ji)壓力小于(yu)或者等(deng)(deng)于(yu)1.6MPa，使(shi)用(yong)溫度(du)低(di)于(yu)或者等(deng)(deng)于(yu)350℃，最低(di)使(shi)用(yong)溫度(du)按照《壓力管(guan)道規范(fan) 工業管(guan)道第1部分：總則》GB／T 20801.1的規定(ding)；


  d. Q215B、Q235B等B級鎮(zhen)靜鋼不得用(yong)于極度、高度危(wei)害(hai)有毒(du)介(jie)質管道，設(she)計壓力小于或者等于3.0MPa，使用(yong)溫度低(di)于或者等于350℃，最低(di)使用(yong)溫度按照GB／T 20801.1的規(gui)定。

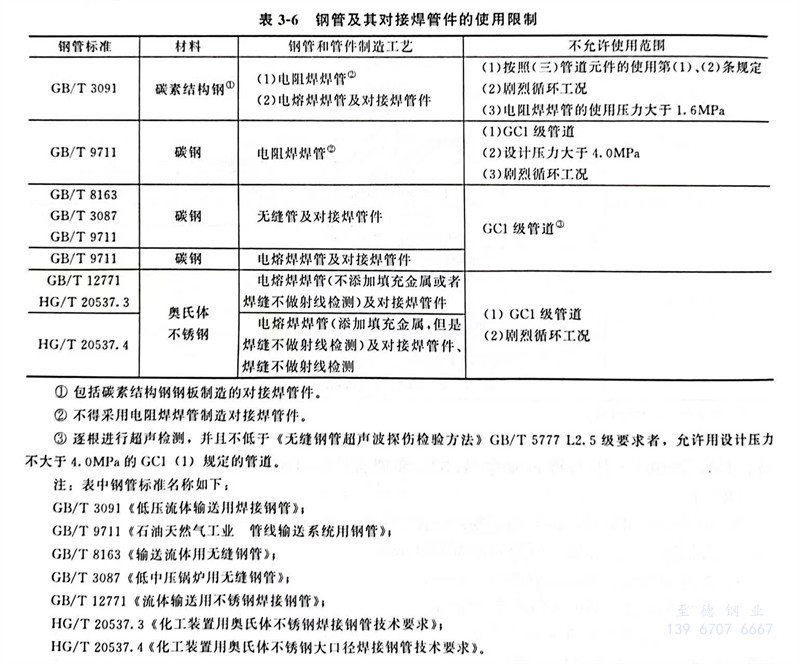

③. 碳鋼、奧氏體不銹鋼鋼管以及由其制造的對接焊管件(jian)的使用(yong)限制應當符合表3-6規定。



  a. 包(bao)括碳素結構鋼鋼板制造(zao)的對接焊(han)管件。

  b. 不得(de)采用(yong)電(dian)阻焊(han)焊(han)管制造對(dui)接焊(han)管件。

  c. 逐根進(jin)行超聲檢測，并且不低于(yu)《無(wu)縫鋼管超聲波探傷檢驗(yan)方法》GB／T 5777 L2.5級要求(qiu)者，允(yun)許用(yong)設計壓力(li)不大于(yu)4.0MPa的GC1（1）規定的管道。


注：表中(zhong)鋼管標準名稱如下；

  GB/T 3091《低壓流體輸(shu)送用焊接鋼管》；

  GB/T 9711《石油(you)天然(ran)氣工業 管線輸(shu)送系(xi)統用鋼(gang)管》；

  GB/T 8163《輸送(song)流體用(yong)無縫鋼管》；

  GB/T 3087《低中(zhong)壓(ya)鍋爐用無(wu)縫鋼管》；

  GB/T 12771《流體輸送(song)用不(bu)銹鋼焊接(jie)鋼管(guan)》；

  HG/T 20537.3《化工裝(zhuang)置用奧氏體(ti)不銹鋼焊(han)接鋼管技術要求(qiu)》；

  HG/T 20537.4《化(hua)工裝置用(yong)奧氏體不銹(xiu)鋼大口徑焊接鋼管(guan)技(ji)術要求》。



④. 碳鋼、碳錳(meng)鋼、低溫用鎳鋼不宜長期在425℃以(yi)上使用。


  鉻鉬合金鋼(gang)在400～550℃區間長期使(shi)用時，應當(dang)根(gen)據使(shi)用經驗和具體情況(kuang)提出適(shi)當(dang)的回火脆性防(fang)護(hu)措施。



⑤. 奧氏體不銹(xiu)鋼使用溫度高(gao)于(yu)540℃（鑄件(jian)高(gao)于(yu)425℃）時，應當控制材料含(han)碳量不低于(yu)0.04％，并且在(zai)固熔狀態下使用。


 奧氏體(ti)不(bu)銹鋼在540～900℃區間長(chang)期使用時(shi)，應(ying)當采取(qu)適當防護措施防止材料脆化。


 奧(ao)氏(shi)體不銹鋼在以下條件下，還應當考慮發生晶間(jian)腐蝕(shi)的可(ke)能性：


   a. 低碳（含碳量≤0.08％）非(fei)穩定(ding)化不銹鋼，在熱加工(gong)或者焊接后使(shi)用(yong)；


  b. 超低碳（含碳量≤0.03％）不銹鋼，在(zai)高(gao)于425℃長期(qi)使用。

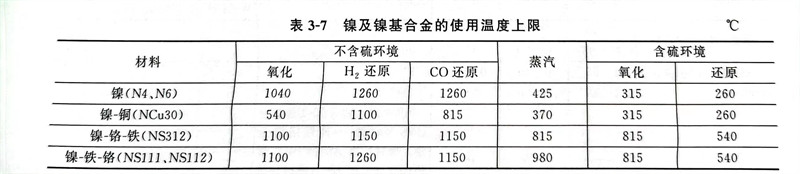

⑥. 為防止硫、鉛及其化合物在(zai)高(gao)溫下(xia)侵蝕鎳基合金(jin)導致晶(jing)界脆化，鎳及鎳基合金(jin)在(zai)含硫環境氣氛下(xia)的使用溫度上限應當(dang)符合表(biao)3-7的規定。





⑦. 鑄(zhu)鐵、灰(hui)鑄(zhu)鐵和可(ke)鍛鑄(zhu)鐵管道(dao)(dao)組成件的使用應符合(he)《壓力管道(dao)(dao)安全技術(shu)監察規(gui)程-工業(ye)管道(dao)(dao)》TSG D0001第二十四條(tiao)和第二十五條(tiao)的有關要求。



⑧. 金屬材料及其焊接接頭的沖擊韌性應當符(fu)合(he)GB/T 20801.2第8條的有關要求。



⑨. 管道用密封(feng)(feng)件的選用應(ying)(ying)當考慮設計壓力、設計溫度以(yi)及(ji)介質、使用壽命(ming)等(deng)的要求，并(bing)且(qie)符合有關安全(quan)技術規范及(ji)其相應(ying)(ying)的密封(feng)(feng)材料標準的規定。



⑩. 管道(dao)支承件的使(shi)用應當符合有關安全技術規范及其相應標(biao)準的規定。
