HG/T 20553-1993《化工配管用無縫及焊接鋼管尺寸選用系列》適用于化工配管設計，內容包括無縫及焊接鋼管尺寸系列。但換熱(re)器管(guan)束等化工設備（非配管）用的鋼管不包括在內。HG/T 20553-1993不包括GB／T 3091-2001《低壓流體輸送用焊接鋼管》及高壓管通用設計的系列。


 鋼管按外徑和壁厚分為3個系列：Ⅰa系列；Ⅰb系列及Ⅱ系列。


一、Ⅰa系列


Ⅰa系(xi)列為優先(xian)選用系(xi)列，作為今后化工配管用鋼管的基本系(xi)列。

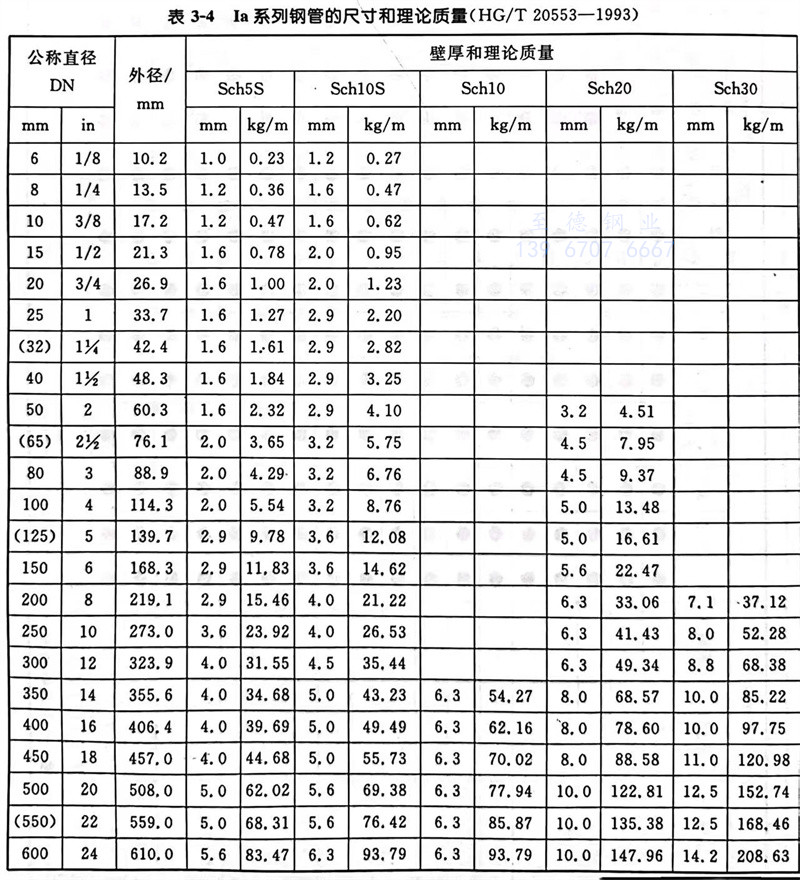

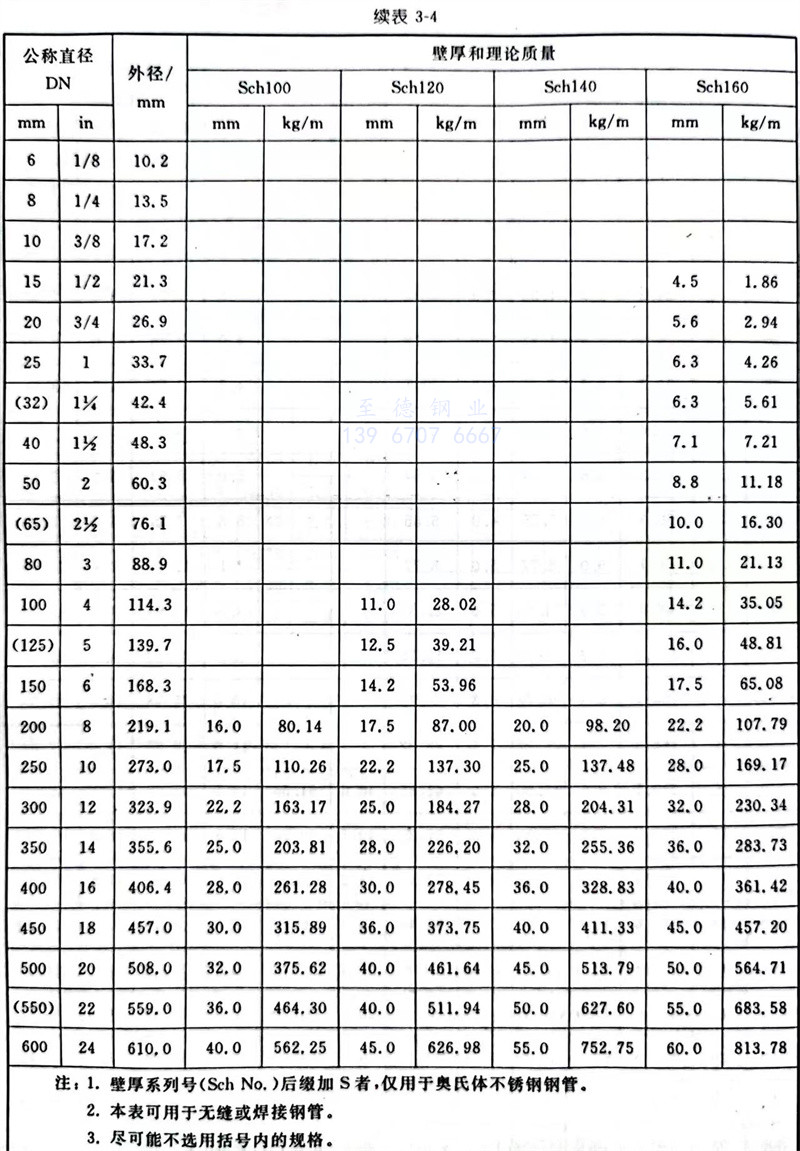

Ⅰa系列鋼管(guan)的尺寸和理(li)論質量見表3-4。

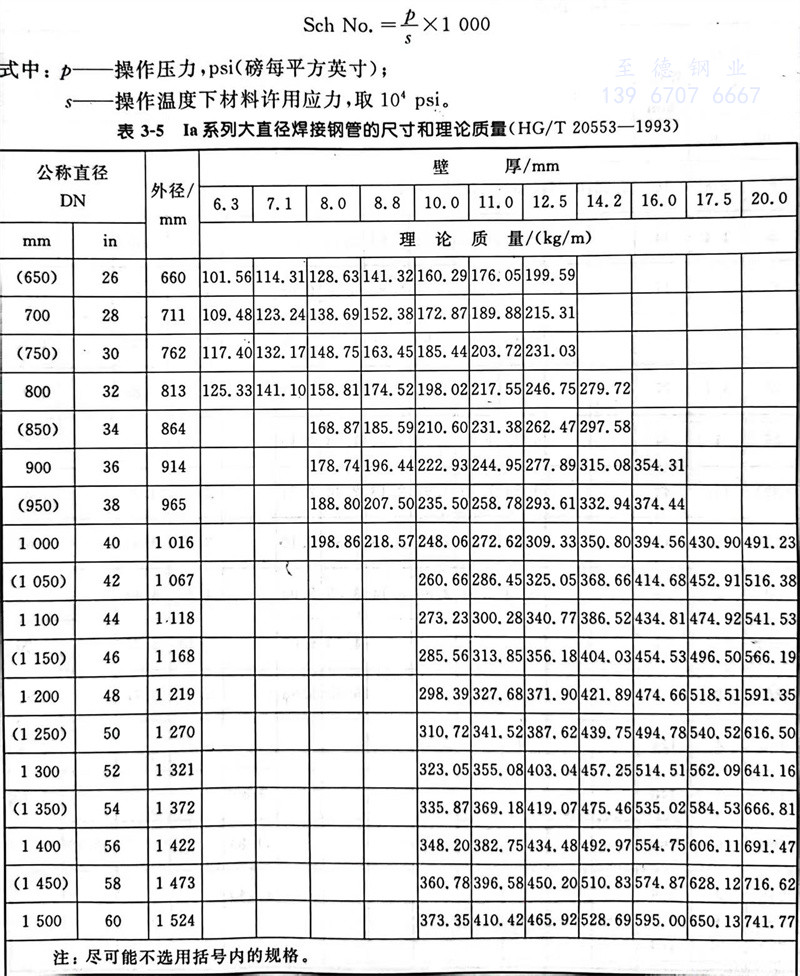

Ⅰa系列(lie)大(da)直(zhi)徑焊接(jie)鋼管的尺寸和理論質量見表(biao)3-5。




 表(biao)3-4中(zhong)(zhong)，鋼(gang)管(guan)(guan)(guan)(guan)外徑等效(xiao)采用ISO 4200《焊(han)接和無縫平(ping)端鋼(gang)管(guan)(guan)(guan)(guan)尺(chi)寸與單(dan)位長度(du)質量總表(biao)》中(zhong)(zhong)的(de)尺(chi)寸；壁厚采用“壁厚系列號(hao)”（英文為 Schedule Number，簡寫為Sch No.）表(biao)示(shi)，壁厚值(zhi)基本(ben)上采用ANSI B36.10《焊(han)接和無縫的(de)軋制鋼(gang)管(guan)(guan)(guan)(guan)》加(jia)以圓整(zheng)，然(ran)后取 ISO 221《鋼(gang)管(guan)(guan)(guan)(guan)壁厚》中(zhong)(zhong)相近的(de)壁厚值(zhi)。“Sch No.”是美國管(guan)(guan)(guan)(guan)壁厚的(de)一種表(biao)示(shi)方法，它并不(bu)代表(biao)管(guan)(guan)(guan)(guan)壁的(de)實際厚度(du)，僅(jin)是管(guan)(guan)(guan)(guan)壁厚度(du)系列的(de)編號(hao)，每個系列編號(hao)對(dui)應著從小(xiao)到大管(guan)(guan)(guan)(guan)徑的(de)一套固定不(bu)變的(de)厚度(du)。當采用英制單(dan)位時，Sch No.應有以下(xia)關系式：


  表(biao)3-5中，焊接鋼管(guan)的(de)外徑采用API 5L《管(guan)路(lu)用管(guan)》中的(de)數(shu)值并圓整(zheng)到正整(zheng)數(shu)，并符合ISO 4200標準。



二、Ⅰb系列


Ⅰb系(xi)(xi)列是Ⅰa系(xi)(xi)列的代用系(xi)(xi)列。鋼(gang)管的外徑是將Ⅰa系(xi)(xi)列的外徑圓整(zheng)到正整(zheng)數(shu)，并符合GB／T 17395-1998《無縫鋼(gang)管尺寸、外形(xing)、重量(liang)及允許偏差》中的鋼(gang)管外徑和(he)壁厚。

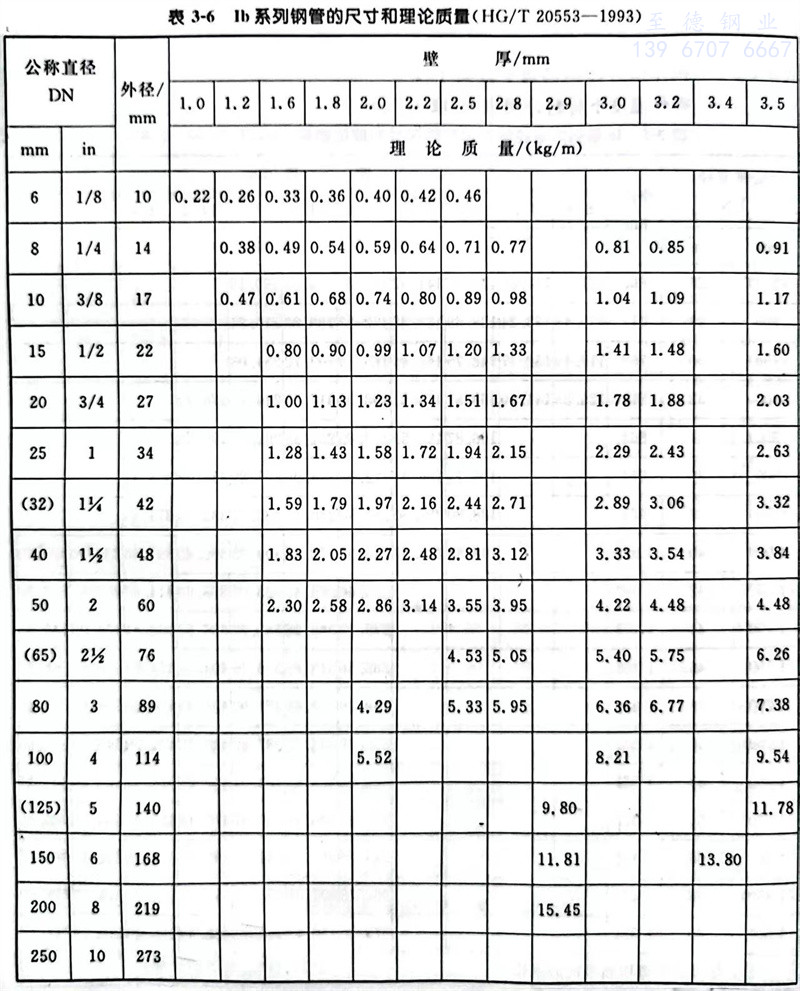

Ⅰb系列鋼管的尺寸和理論質(zhi)量見表(biao)3-6。





三、Ⅱ系列(lie)


Ⅱ系列是(shi)國(guo)內化工行(xing)業(ye)沿(yan)用的老系列，主要是(shi)考慮國(guo)內供貨及老廠改建(jian)和擴建(jian)情況而必須(xu)保留的系列。鋼管尺寸完全符合(he)GB／T 17395-1998。

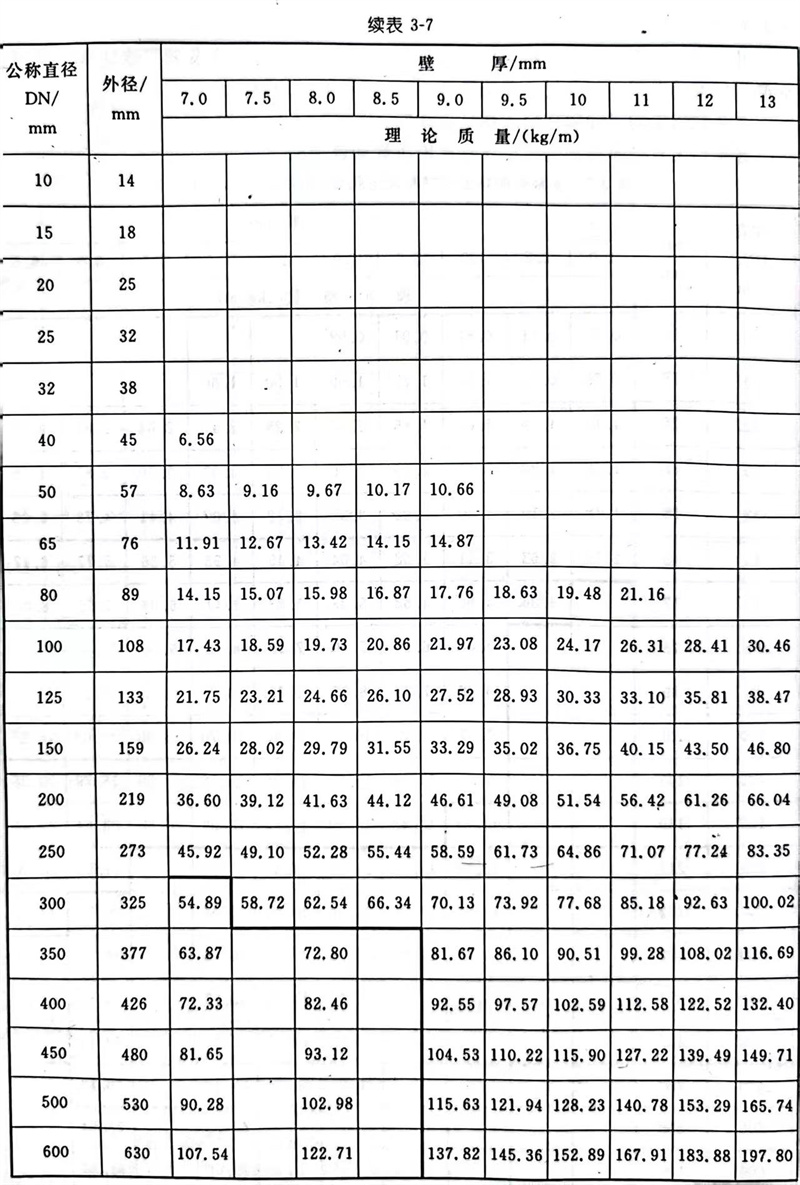

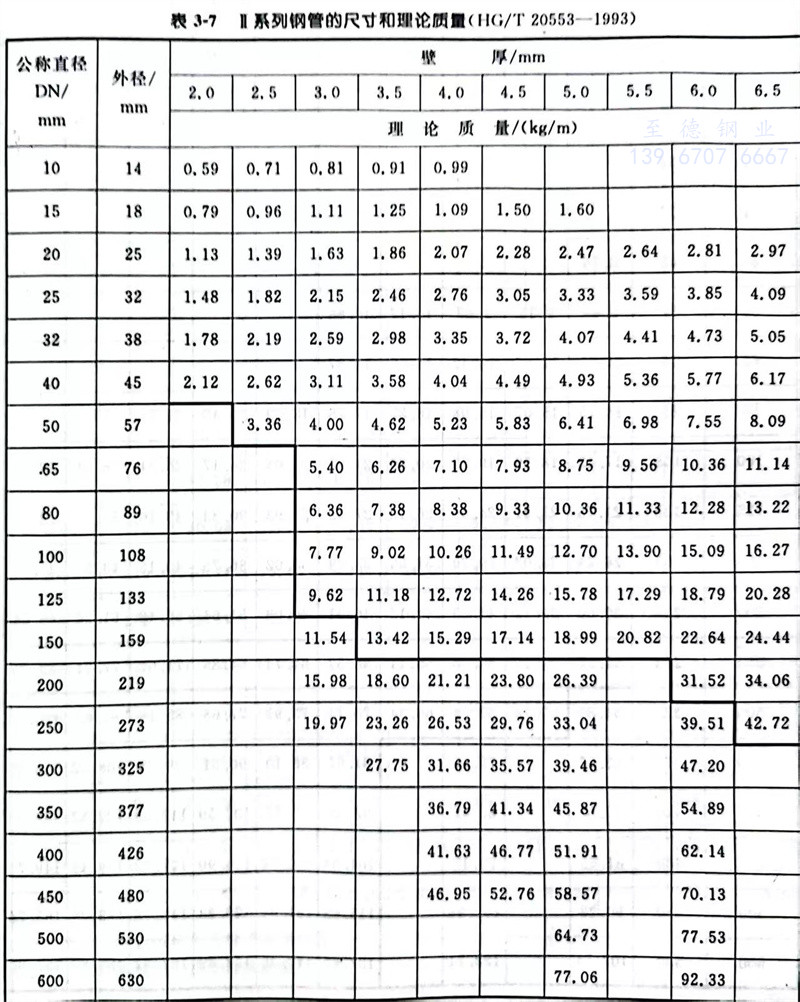

Ⅱ系列(lie)鋼管的尺寸和理(li)論質量見表3-7。

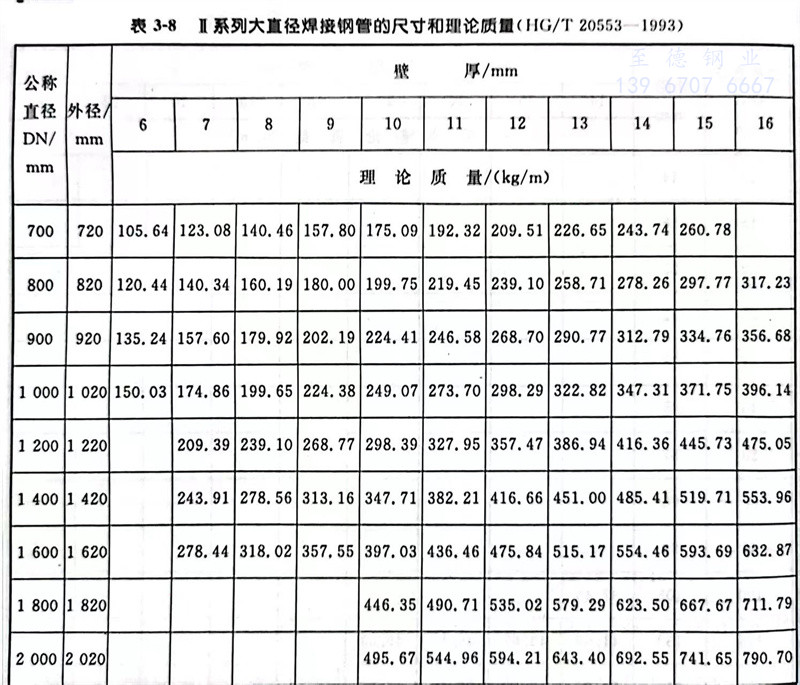

Ⅱ系列大直(zhi)徑(jing)焊接鋼(gang)管的(de)尺寸和理論(lun)質量見(jian)表(biao)3-8。
