1. 材料化學成分

  鑄鐵管件的磷含量應不大于0.40％，硫含量應不大于0.12％。

2. 力學性(xing)能

 a. 抗拉強(qiang)度

   鑄(zhu)鐵(tie)管件(jian)的抗拉強度(du)應不小(xiao)于1.4 MPa。

 b. 硬度

   當鑄鐵管件在切削、鉆孔有困難而發生異議時，應進(jin)行硬度試驗。要求管件表面硬度應不大(da)于230 HB；管件中心部分硬度應不大(da)于215 HB。

3. 工藝性能

 a. 水壓試驗(yan)

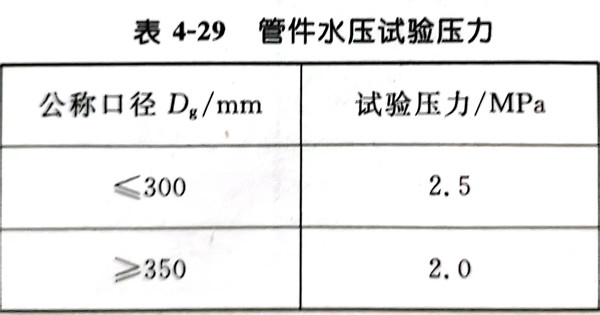

   管件應進行水(shui)壓(ya)試(shi)驗(yan)。水(shui)壓(ya)試(shi)驗(yan)壓(ya)力(li)見(jian)表4-29。

 b. 氣(qi)密性試驗(yan)

   管件用于煤氣管道時，如(ru)需做氣密性試驗(yan)，其試驗(yan)方法由供(gong)需雙(shuang)方協商規定。

4. 表面質量

  管件內(nei)外(wai)表面(mian)必須光潔(jie)，不允(yun)許有裂縫、冷隔、蜂窩及其(qi)他任何妨礙(ai)使用的明顯缺陷。

  受鑄(zhu)(zhu)造(zao)工藝的限制和影(ying)響，但又不(bu)影(ying)響使用的鑄(zhu)(zhu)造(zao)缺陷允許存(cun)在(zai)。

  管件上局部薄(bo)弱處應不(bu)多(duo)于(yu)兩處。局部減(jian)薄(bo)后的(de)厚(hou)度應不(bu)小(xiao)于(yu)同口(kou)徑離(li)心直管G級的(de)最小(xiao)厚(hou)度。受(shou)減(jian)小(xiao)壁厚(hou)影響的(de)面積(ji)應小(xiao)于(yu)內腔截面積(ji)的(de)1/10。

  征(zheng)得需方(fang)同意，局(ju)部缺(que)陷可予修(xiu)補(bu)(bu)。但修(xiu)補(bu)(bu)后的管(guan)件必須重新(xin)進行水壓試驗。

5. 涂覆(fu)

 a. 管內、外表面(mian)可(ke)涂(tu)(tu)瀝青質或其他防腐材料。若要求內表面(mian)不涂(tu)(tu)涂(tu)(tu)料時，則由供需雙方協商決(jue)定。

 b. 涂料應(ying)不溶(rong)于(yu)水(shui)，不得使水(shui)產生臭(chou)和味，有害雜質(zhi)含量(liang)應(ying)符合衛生部飲用水(shui)的有關(guan)規定。

 c. 涂涂料前，管件(jian)內、外(wai)表面應光潔，并無(wu)鐵(tie)銹、鐵(tie)片(pian)。

 d. 涂(tu)料涂(tu)好后(hou)，管(guan)件內(nei)、外表面應光潔，涂(tu)層均勻(yun)、粘附牢固，并(bing)不因(yin)氣候冷熱而發生異常。
