浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀腐蝕的因素主要有以下幾點：


1. 被焊(han)鋼材的(de)化學成(cheng)分(fen)和熱(re)處(chu)理(li)狀(zhuang)態(tai)


  被焊鋼材(cai)含有(you)穩(wen)定化元素(su)(su)，如(ru)鈦或鈮，會引起刀(dao)(dao)狀腐蝕，不(bu)含有(you)穩(wen)定化元素(su)(su)的鋼材(cai)焊后不(bu)會發生刀(dao)(dao)狀腐蝕。鋼材(cai)供貨狀態(tai)若是敏化處理，則刀(dao)(dao)狀腐蝕極為(wei)嚴(yan)重。


2. 焊縫金(jin)屬化學成分和組織(zhi)


  焊縫金(jin)屬(shu)化學成分主(zhu)要取決于焊接(jie)(jie)(jie)材料(liao)的(de)(de)(de)選(xuan)(xuan)用(yong)。如果單純(chun)考慮避(bi)免出現(xian)刀(dao)(dao)狀腐(fu)蝕(shi)，就不能選(xuan)(xuan)用(yong)含(han)有穩定(ding)化元(yuan)素的(de)(de)(de)焊材，并且(qie)希望(wang)焊縫金(jin)屬(shu)的(de)(de)(de)組(zu)織(zhi)為單一奧(ao)氏體晶粒(li)，以減少刀(dao)(dao)狀腐(fu)蝕(shi)。這樣選(xuan)(xuan)擇的(de)(de)(de)結(jie)果，焊接(jie)(jie)(jie)接(jie)(jie)(jie)頭不可避(bi)免地會出現(xian)晶間腐(fu)蝕(shi)。其(qi)利弊要根(gen)據焊接(jie)(jie)(jie)產品(pin)的(de)(de)(de)主(zhu)要預計失效模式來權(quan)衡(heng)。細小的(de)(de)(de)結(jie)晶組(zu)織(zhi)較有利于抗刀(dao)(dao)狀腐(fu)蝕(shi)。


3. 焊接(jie)條件

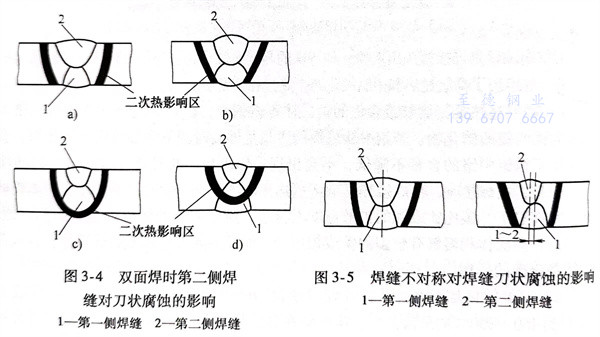

  在(zai)18-8型不銹鋼焊(han)(han)(han)(han)接時(shi)(shi)，希望熱(re)(re)輸入越小越好(hao)，即在(zai)保證焊(han)(han)(han)(han)縫(feng)質量(liang)的(de)(de)(de)前提(ti)下，采用(yong)(yong)小的(de)(de)(de)焊(han)(han)(han)(han)接電(dian)流進行快速焊(han)(han)(han)(han)，盡(jin)量(liang)減少過(guo)熱(re)(re)區在(zai)高溫下的(de)(de)(de)持續時(shi)(shi)間；焊(han)(han)(han)(han)縫(feng)盡(jin)量(liang)采用(yong)(yong)單面單道焊(han)(han)(han)(han)。在(zai)雙面焊(han)(han)(han)(han)時(shi)(shi)，可(ke)能(neng)(neng)在(zai)焊(han)(han)(han)(han)接接頭的(de)(de)(de)第一側(ce)過(guo)熱(re)(re)區緊靠熔(rong)(rong)合線(xian)處有嚴重的(de)(de)(de)刀狀(zhuang)腐蝕(shi)(shi)，這是(shi)由于兩次焊(han)(han)(han)(han)接受熱(re)(re)影(ying)響區可(ke)能(neng)(neng)交疊。圖3-4a和圖3-4d所示這種交疊不會出現刀狀(zhuang)腐蝕(shi)(shi)；而圖3-4b和圖3-4c所示則不可(ke)避免地產生刀狀(zhuang)腐蝕(shi)(shi)，這是(shi)由于第二側(ce)焊(han)(han)(han)(han)縫(feng)熱(re)(re)影(ying)響區域的(de)(de)(de)危險溫度（敏(min)化溫度）段(duan)正好(hao)處在(zai)第一側(ce)焊(han)(han)(han)(han)縫(feng)的(de)(de)(de)熔(rong)(rong)合線(xian)和過(guo)熱(re)(re)區，且停留時(shi)(shi)間較(jiao)長而引起的(de)(de)(de)。




  雙面(mian)焊(han)(han)(han)(han)時，正面(mian)焊(han)(han)(han)(han)縫(feng)與反面(mian)焊(han)(han)(han)(han)縫(feng)的(de)中(zhong)心(xin)線(xian)(xian)(xian)若(ruo)重疊在一(yi)起，有可能減少(shao)刀(dao)狀腐(fu)蝕(shi)的(de)形成。否(fou)則，正面(mian)和反面(mian)的(de)兩條焊(han)(han)(han)(han)縫(feng)的(de)中(zhong)心(xin)線(xian)(xian)(xian)若(ruo)錯(cuo)位尺寸在1～2mm時（見圖3-5），會引起正面(mian)焊(han)(han)(han)(han)縫(feng)一(yi)邊熔(rong)合線(xian)(xian)(xian)處的(de)刀(dao)狀腐(fu)蝕(shi)嚴(yan)(yan)重。因(yin)此(ci)要對在焊(han)(han)(han)(han)縫(feng)背面(mian)焊(han)(han)(han)(han)縫(feng)施焊(han)(han)(han)(han)前的(de)清(qing)根工作提出了嚴(yan)(yan)格(ge)要求(qiu)。應(ying)當(dang)指出：在焊(han)(han)(han)(han)接第(di)二側焊(han)(han)(han)(han)縫(feng)時，選擇適(shi)當(dang)的(de)焊(han)(han)(han)(han)接參數使危險溫度不在第(di)一(yi)側焊(han)(han)(han)(han)縫(feng)的(de)熔(rong)合線(xian)(xian)(xian)上，這點固然較為重要，但它(ta)并不是克服(fu)刀(dao)狀腐(fu)蝕(shi)的(de)唯(wei)一(yi)的(de)或最根本途(tu)徑。
