球墨鑄鐵(tie)管(guan)件(jian)接口配套件(jian)型(xing)式與(yu)尺寸主(zhu)要有以(yi)下幾種：

一、接口型式與尺(chi)寸(cun)

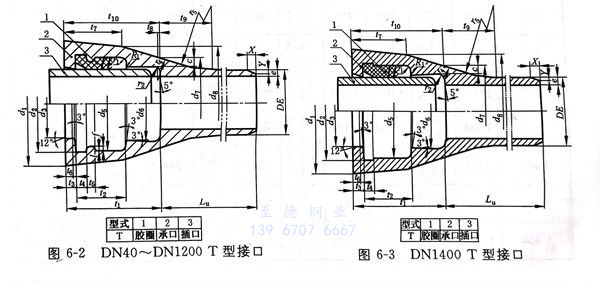

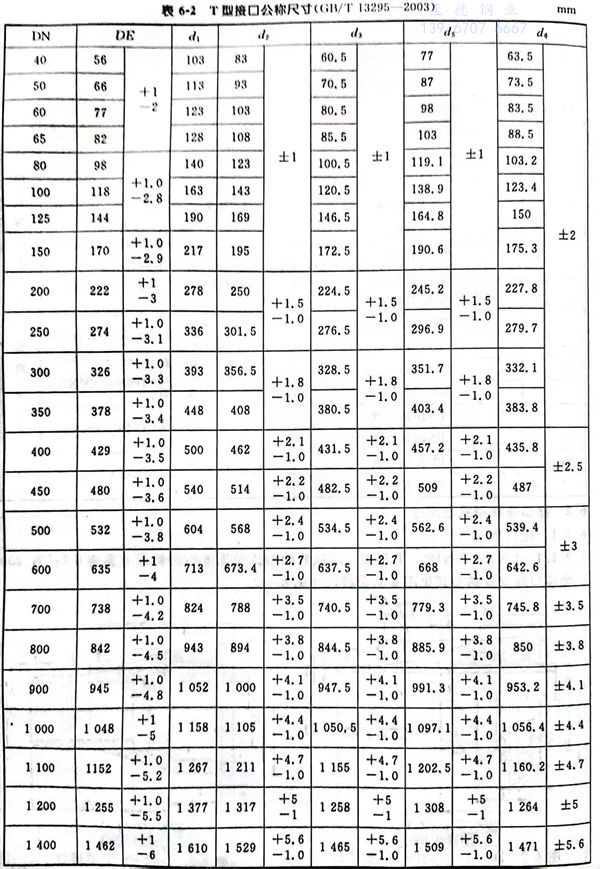

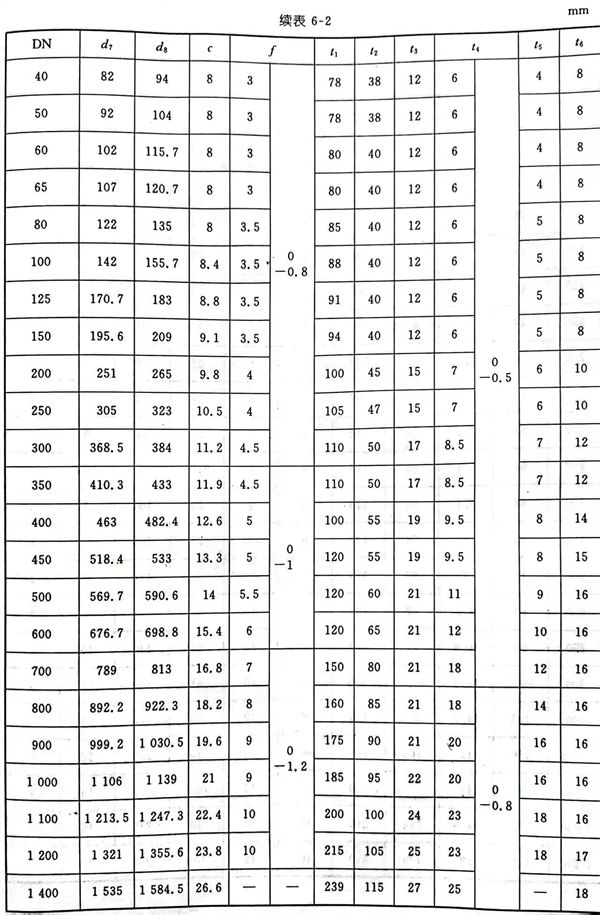

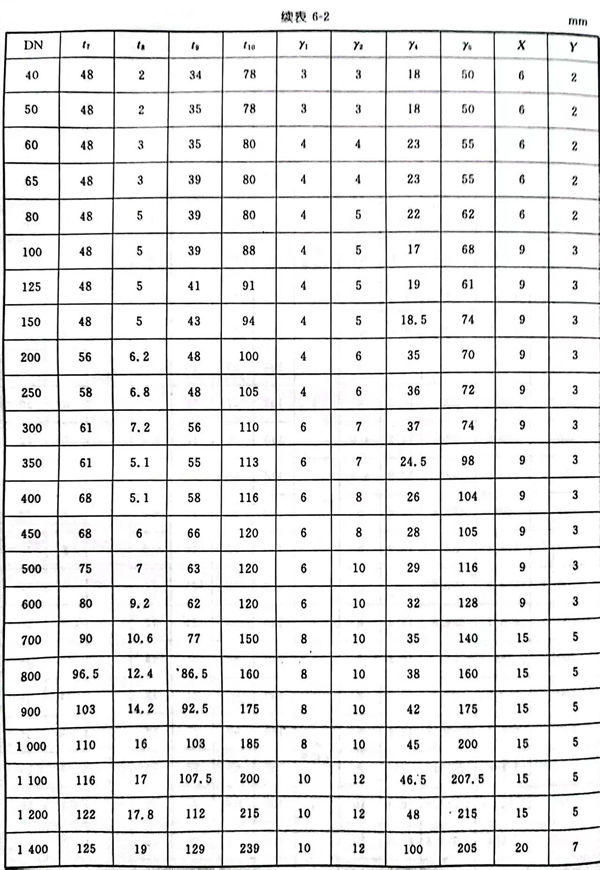

  1.  DN40～DN1200 T型(xing)(xing)接口(kou)球(qiu)鐵管的(de)型(xing)(xing)式(shi)見圖(tu)6-2，公稱尺寸(cun)見表6-2；DN1400T型(xing)(xing)接口(kou)球(qiu)鐵管的(de)型(xing)(xing)式(shi)見圖(tu)6-3，公稱尺寸(cun)見表6-2。

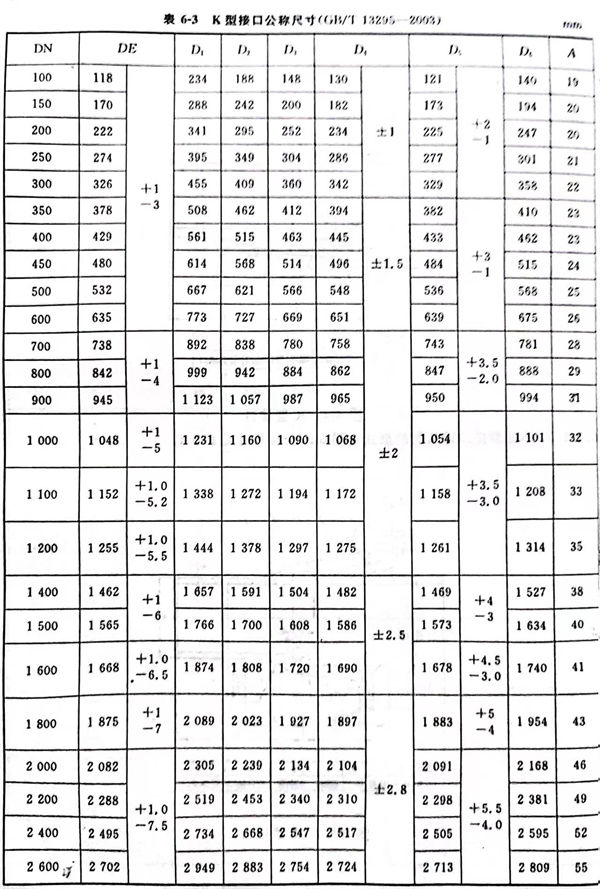

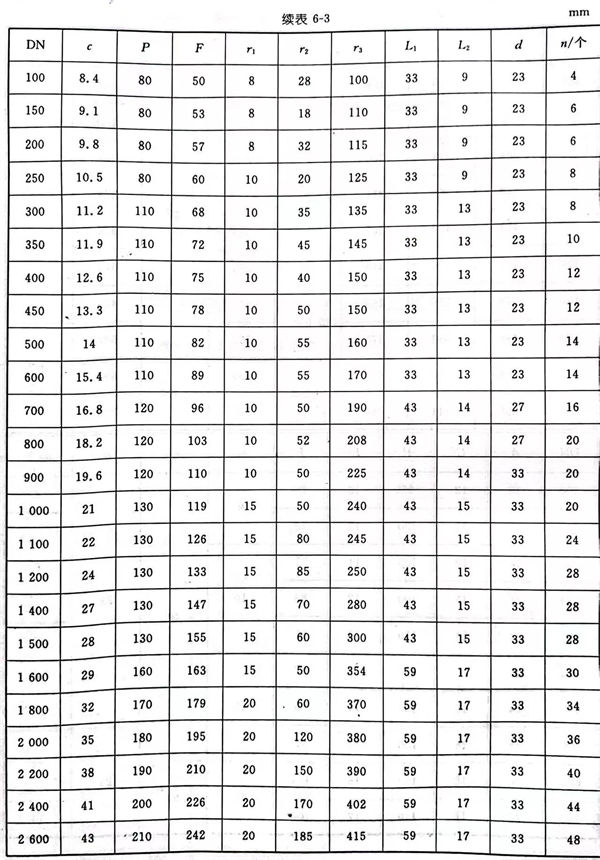

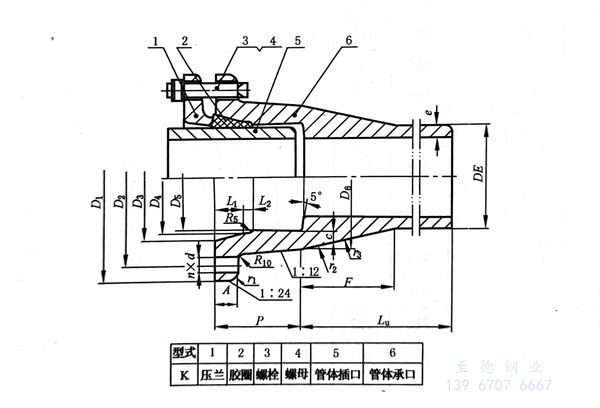

  2.  K 型接口(kou)球(qiu)鐵管的型式見(jian)圖(tu)6-4，公稱尺寸見(jian)表6-3；

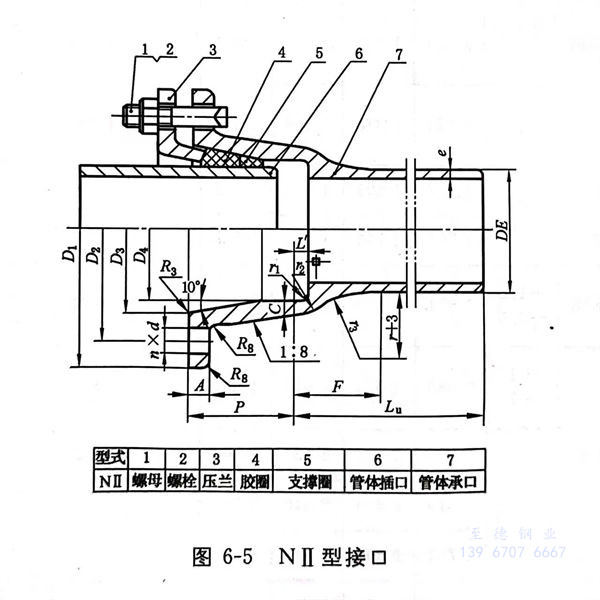

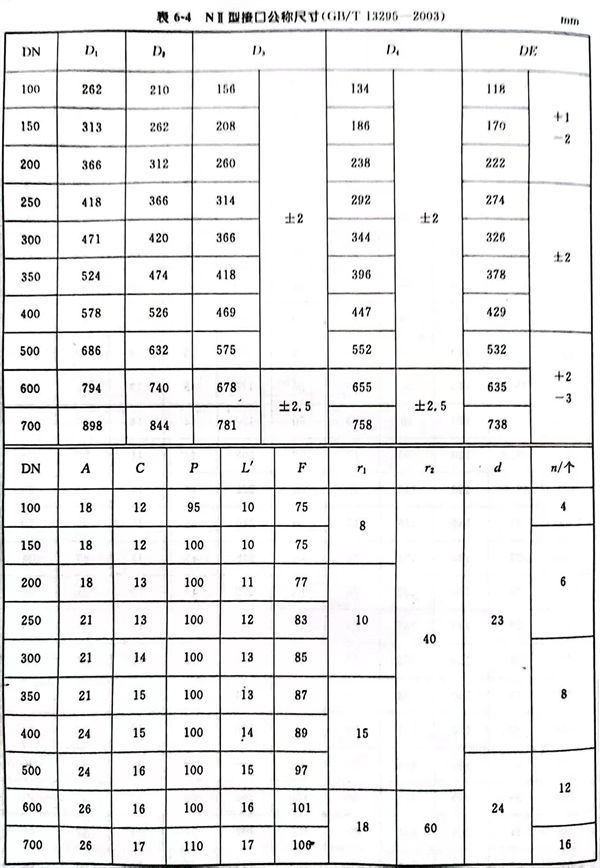

  3.  NⅡ 型(xing)接口(kou)球鐵管的(de)型(xing)式見圖6-5，公(gong)稱尺寸見表6-4；

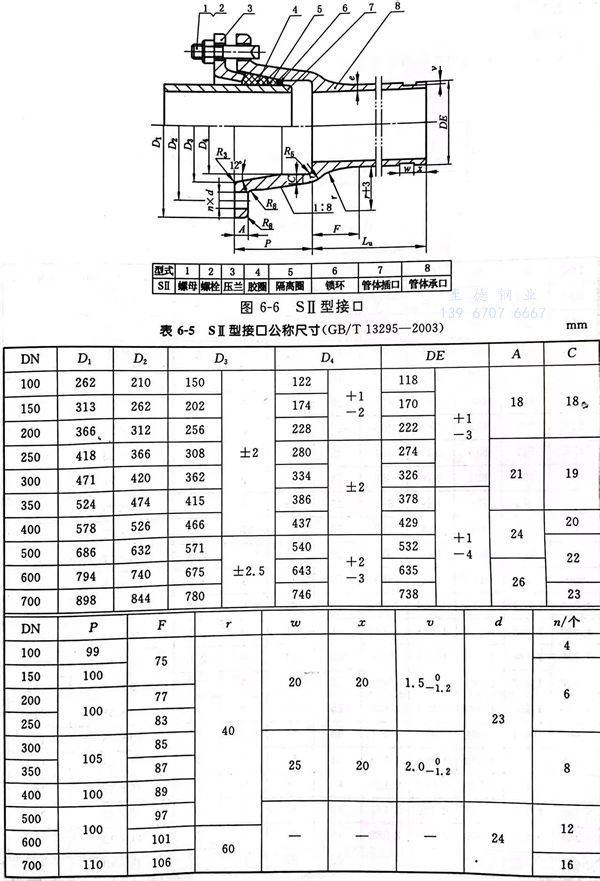

  4.  S Ⅱ 型接(jie)口球鐵管的型式見圖6-6，公稱尺寸見表6-5；

二(er)、接口(kou)配套件(jian)型式與尺寸(cun)

1. 壓蘭(lan)

 ①. 壓蘭型式與尺寸

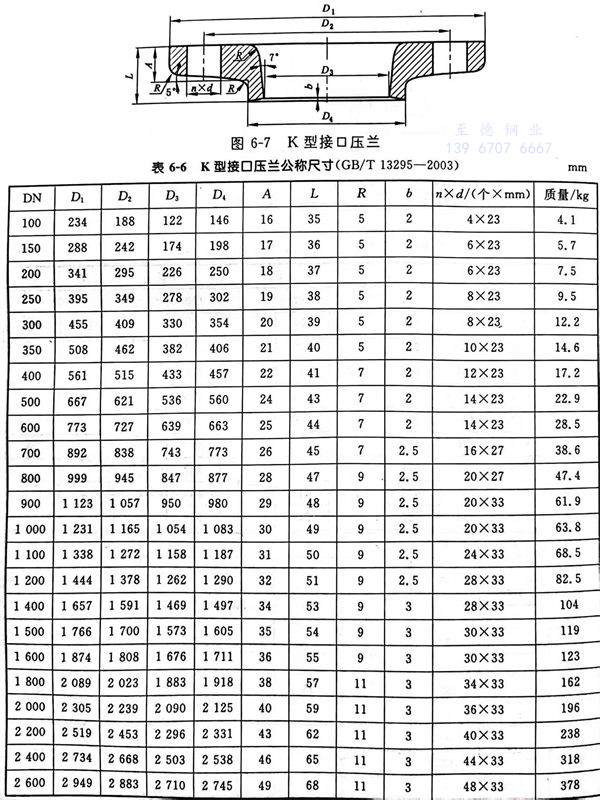

    a. 適用(yong)于K型(xing)接口的壓蘭型(xing)式見(jian)圖6-7，尺寸見(jian)表6-6。

    b. 適用于NⅡ及S Ⅱ型(xing)接(jie)口的壓蘭型(xing)式見(jian)圖6-8及圖6-9，尺(chi)寸見(jian)表6-7。

 ②. 尺寸允許偏差

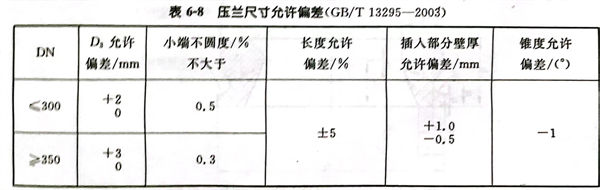

    壓蘭(lan)(lan)尺寸允許偏差見表 6-8；壓蘭(lan)(lan)的法蘭(lan)(lan)尺寸允許偏差見規定。

2. 螺栓(shuan)及六角螺母(mu)

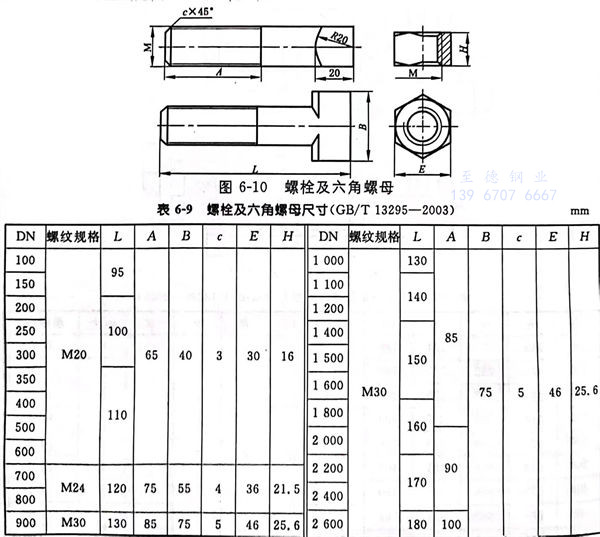

  適用(yong)于以(yi)球(qiu)墨鑄鐵為材料(liao)，經過鑄造(zao)和機械(xie)加工成型的(de)柔性機械(xie)接口與管件用(yong)螺栓(shuan)和六角螺母的(de)型式見(jian)圖(tu)6-10，尺寸見(jian)表6-9。

3. 密封(feng)件

 a. T 型(xing)接(jie)口球鐵管和管件(jian)用膠圈

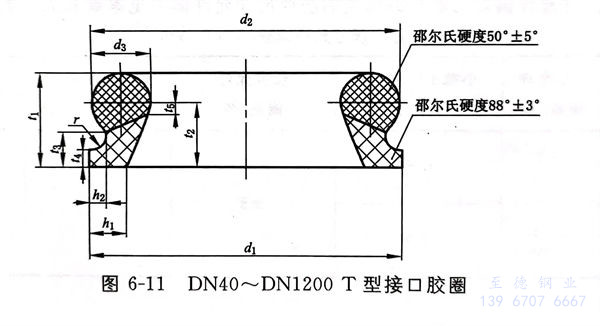

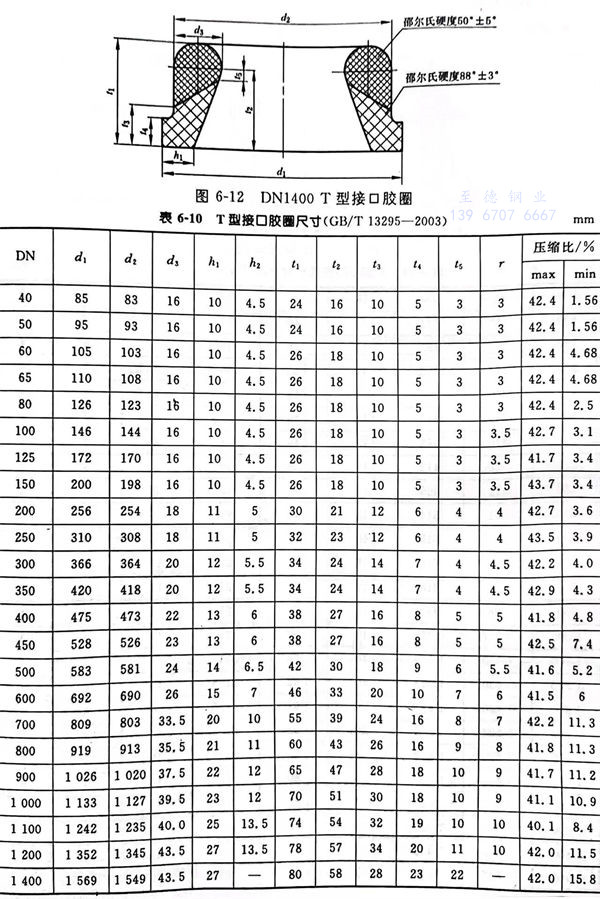

    T 型(xing)接口(kou)用膠圈的型(xing)式見(jian)(jian)圖6-11 和圖6-12，尺寸見(jian)(jian)表(biao)6-10。

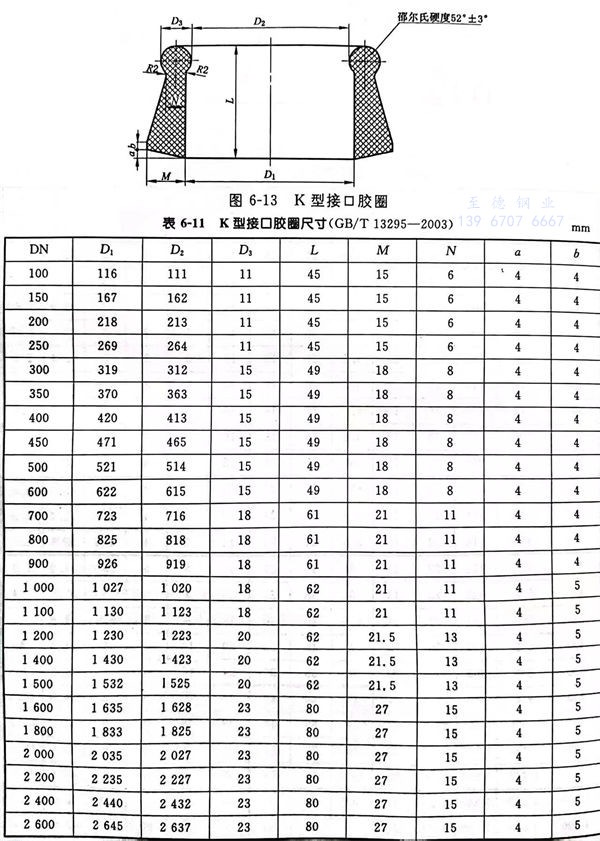

 b.  K 型接口(kou)用膠圈

     K 型(xing)接口用(yong)膠圈的型(xing)式見(jian)(jian)圖6-13 ，尺(chi)寸見(jian)(jian)表6-11。

 c. NⅡ型(xing)接口用密封件(jian)式

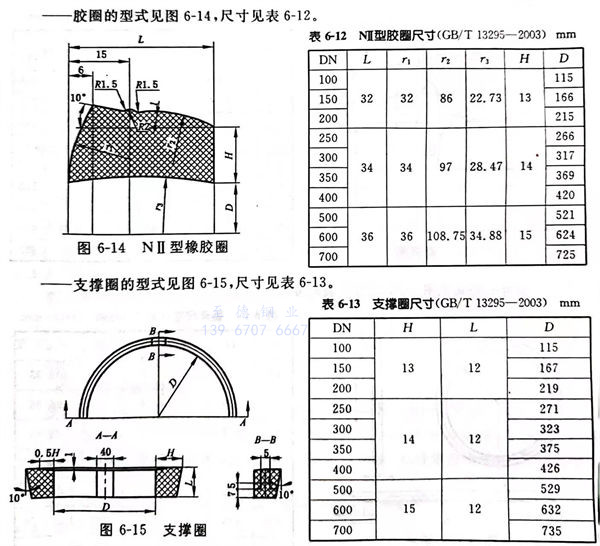

     膠(jiao)圈的型式見圖6-14 ，尺寸(cun)見表6-12。

    支(zhi)撐圈的型式見圖6-15 ，尺寸見表6-13。

 d. SⅡ型接(jie)口用密封件(jian)式

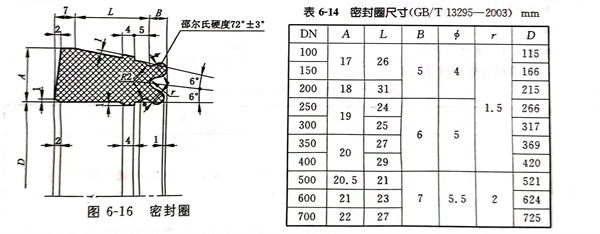

    密封圈的型式(shi)見(jian)圖6-16 ，尺寸見(jian)表6-14。

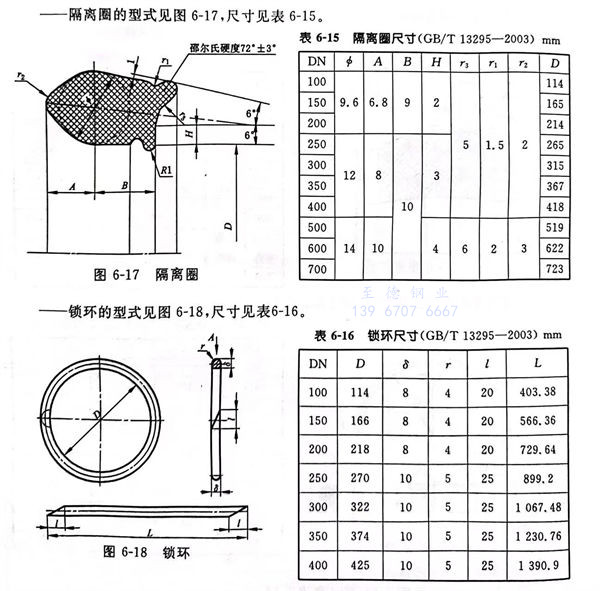

    隔離圈的型式(shi)見圖(tu)6-17 ，尺(chi)寸見表6-15。

    鎖環的型式(shi)見(jian)圖6-18 ，尺(chi)寸見(jian)表(biao)6-16。
