管(guan)件(jian)(jian)的型(xing)式與尺寸分為以米制(zhi)單(dan)(dan)位表示的管(guan)件(jian)(jian)和以英制(zhi)單(dan)(dan)位表示的管(guan)件(jian)(jian)兩個系列。


在米制(zhi)單位表示的(de)管件(jian)尺寸(cun)中(zhong)，管件(jian)端部外(wai)徑（即與管子外(wai)徑相配(pei)的(de)坡口處外(wai)徑）分為(wei)Ⅰ及Ⅱ兩個系(xi)列，Ⅰ系(xi)列為(wei)國(guo)際通(tong)用系(xi)列。


由(you)于米制(zhi)單位(wei)(wei)和英(ying)制(zhi)單位(wei)(wei)的(de)(de)管(guan)件不能做到精確的(de)(de)等同，因此使用(yong)者(zhe)必須分(fen)別采用(yong)兩(liang)種(zhong)單位(wei)(wei)制(zhi)。對于尺(chi)寸(cun)(cun)為米制(zhi)單位(wei)(wei)的(de)(de)管(guan)件，其公(gong)(gong)稱(cheng)尺(chi)寸(cun)(cun)用(yong)DN表(biao)示(shi)；對于尺(chi)寸(cun)(cun)為英(ying)制(zhi)單位(wei)(wei)的(de)(de)管(guan)件，其公(gong)(gong)稱(cheng)尺(chi)寸(cun)(cun)用(yong)NPS表(biao)示(shi)。兩(liang)者(zhe)之間的(de)(de)關系見表(biao)8-2。




一、米制(zhi)尺寸(cun)

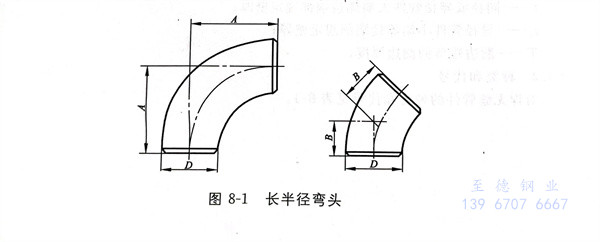

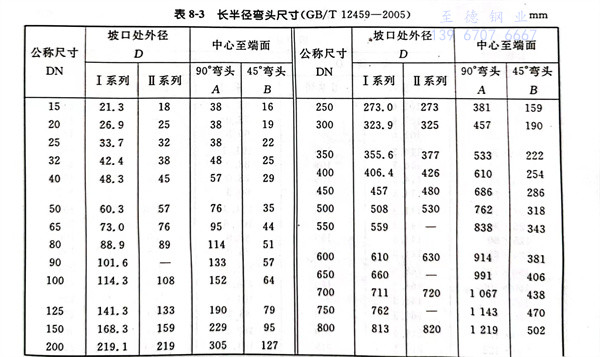

1. 長(chang)半徑彎頭型式見圖(tu) 8-1，尺寸見表 8-3 。

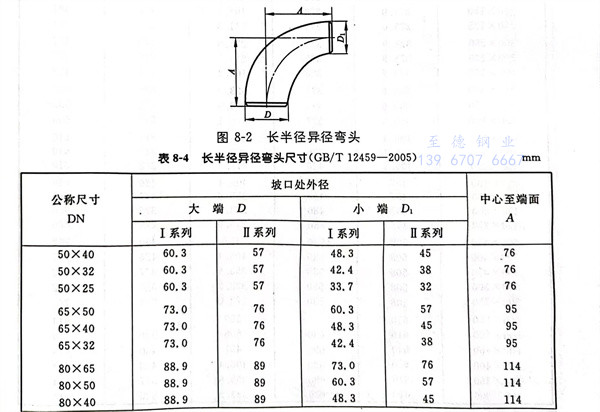

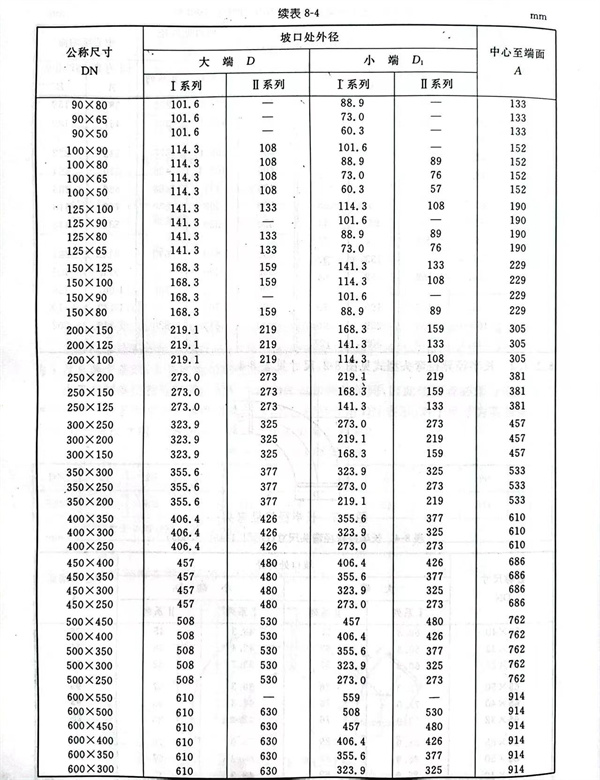

2. 長半(ban)徑異徑彎(wan)頭型式見(jian)圖 8-2，尺寸見(jian)表 8-4 。

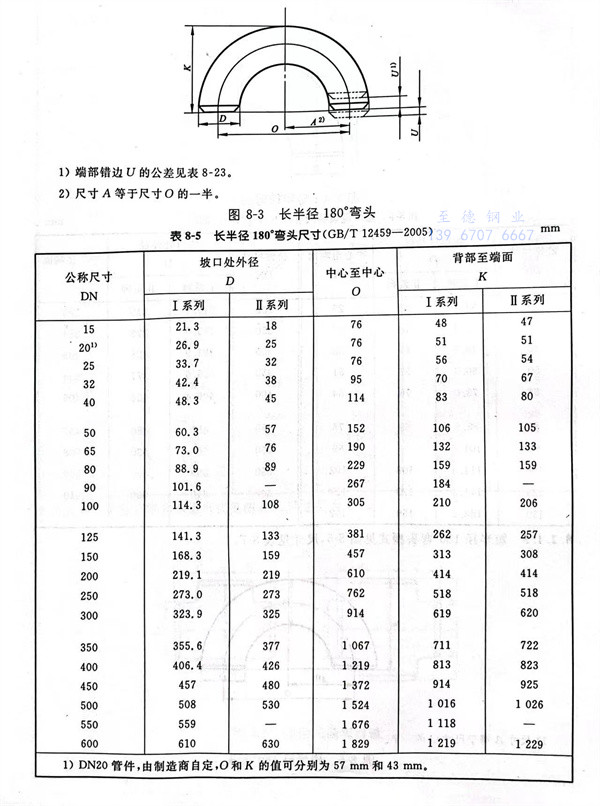

3. 長(chang)半徑180°彎頭型式見圖 8-3，尺寸見表 8-5 。

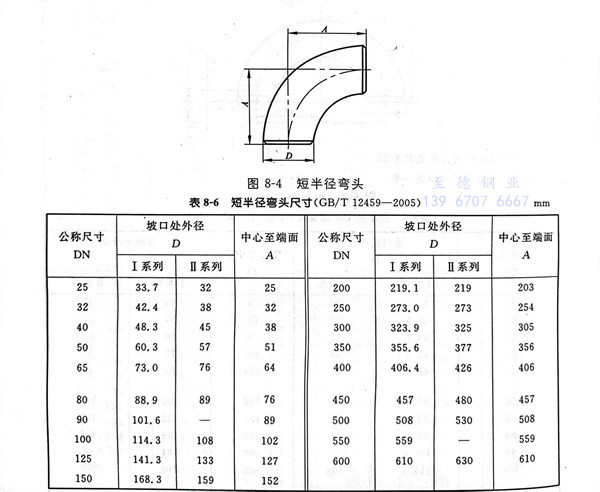

4. 短半徑彎頭(tou)型式(shi)見(jian)圖 8-4，尺(chi)寸見(jian)表 8-6 。

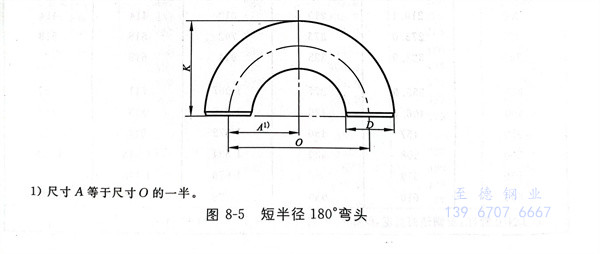

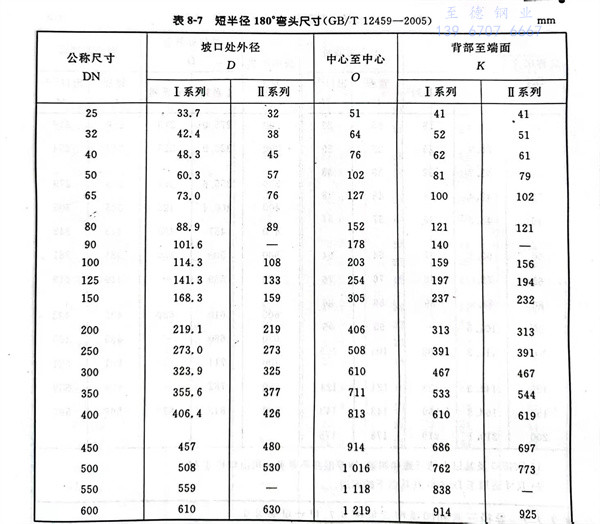

5. 短半徑180°彎頭型式見圖 8-5，尺寸見表 8-7 。

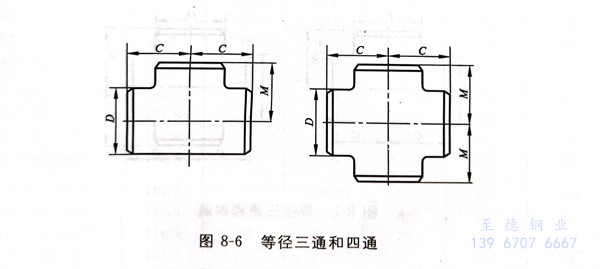

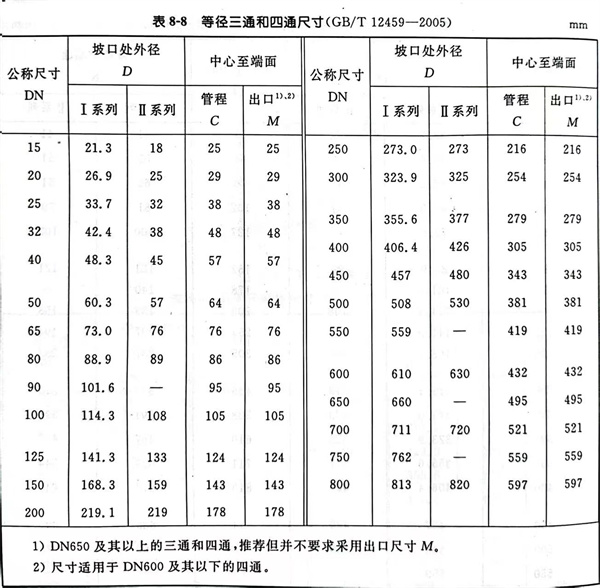

6. 等徑三通(tong)和四通(tong)型式見圖 8-6，尺寸見表 8-8 。

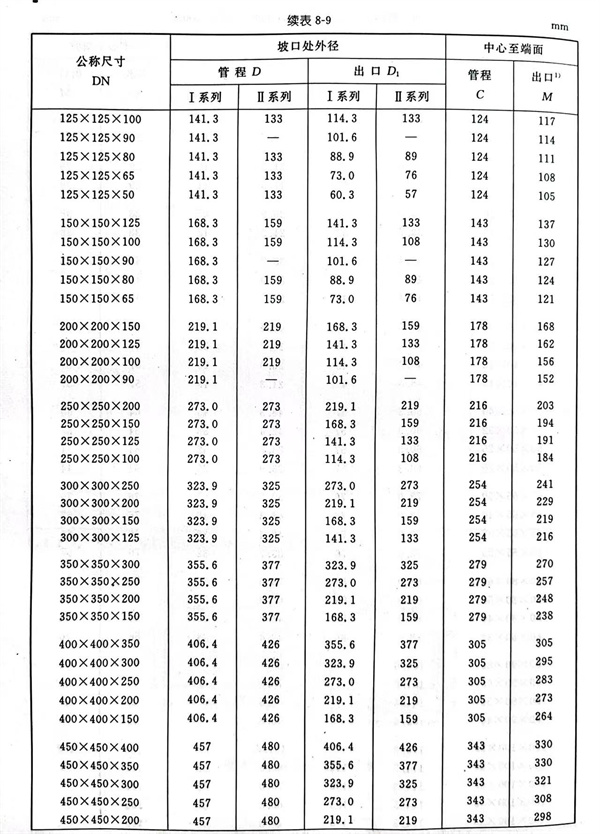

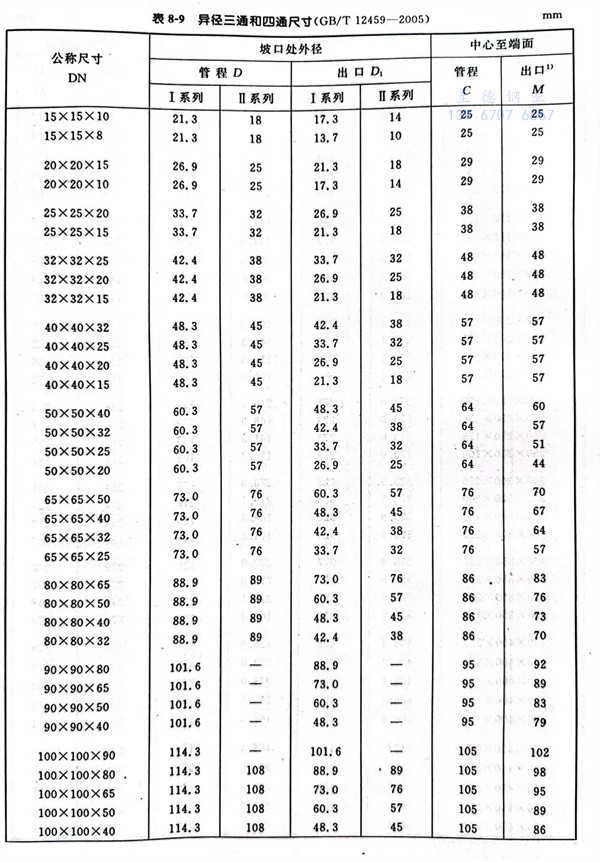

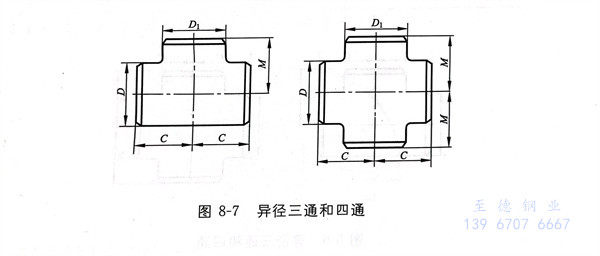

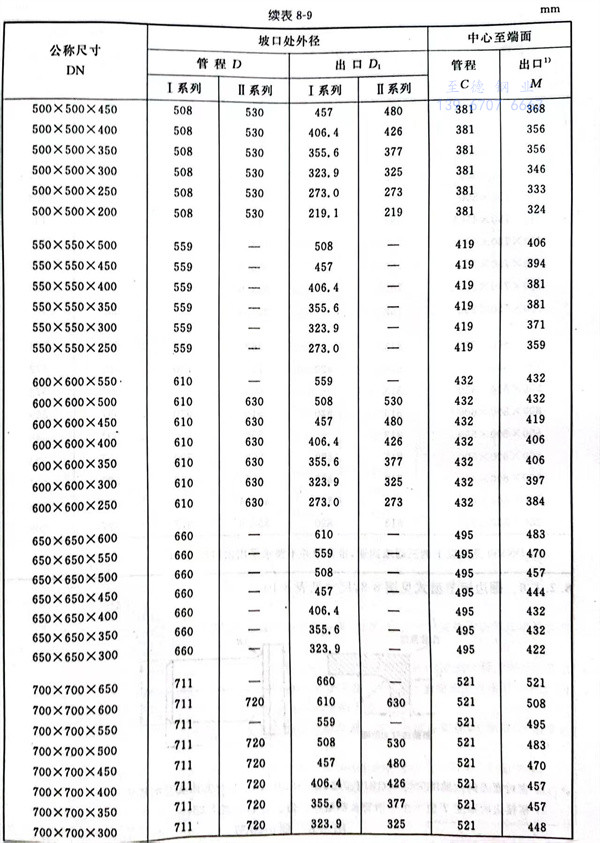

7. 異徑三通(tong)和四通(tong)型式(shi)見圖 8-7，尺寸見表(biao) 8-9 。

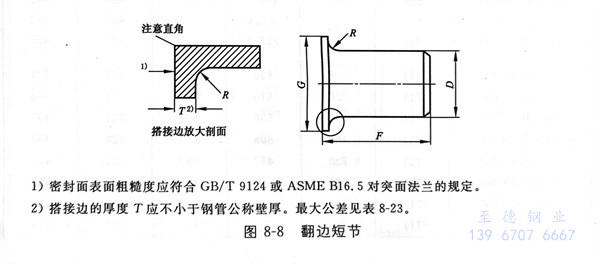

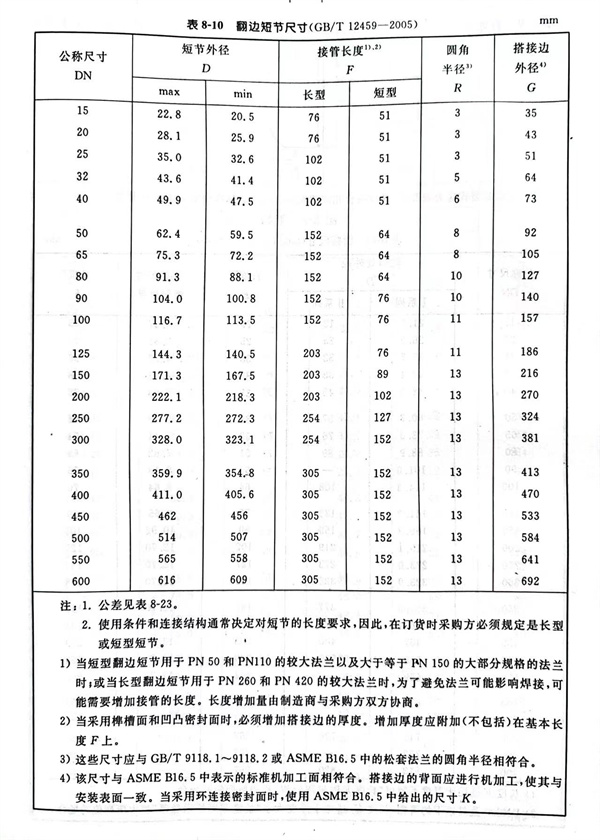

8. 翻邊短節型式見圖 8-8，尺寸見表 8-10 。


注：1．公差見表(biao)8-23。

       2．使用條件(jian)和(he)連(lian)接結構通常決定對短(duan)節的長度要求，因(yin)此(ci)，在(zai)訂貨(huo)時采購(gou)方必須(xu)規定是長型(xing)或(huo)短(duan)型(xing)短(duan)節。

  a. 當短型(xing)翻邊短節用(yong)于(yu)PN50和(he)PN110的(de)(de)較大法蘭以及大于(yu)等于(yu)PN150的(de)(de)大部分規格的(de)(de)法蘭時(shi)(shi)；或當長型(xing)翻邊短節用(yong)于(yu)PN260和(he)PN420的(de)(de)較大法蘭時(shi)(shi)，為(wei)了避免(mian)法蘭可能(neng)影(ying)響焊接，可能(neng)需要增加(jia)接管的(de)(de)長度。長度增加(jia)量由(you)制造(zao)商與(yu)采購方(fang)雙方(fang)協商。

  b. 當(dang)采用(yong)榫(sun)槽面和凹凸密封面時，必須增加(jia)搭接邊(bian)的厚(hou)度(du)。增加(jia)厚(hou)度(du)應附(fu)加(jia)（不包括）在基本長度(du)F上。

  c. 這些(xie)尺寸應與GB／T 9118.1～9118.2或ASMEB16.5中的(de)松套法蘭的(de)圓角半徑相符合。

  d. 該尺寸(cun)與(yu)ASME B16.5中表(biao)示(shi)的(de)標準(zhun)機加工面(mian)相(xiang)符(fu)合。搭接(jie)邊(bian)的(de)背面(mian)應進行機加工，使其與(yu)安裝表(biao)面(mian)一致。當采用環連(lian)接(jie)密封(feng)面(mian)時，使用ASMEB16.5中給出的(de)尺寸(cun)K。

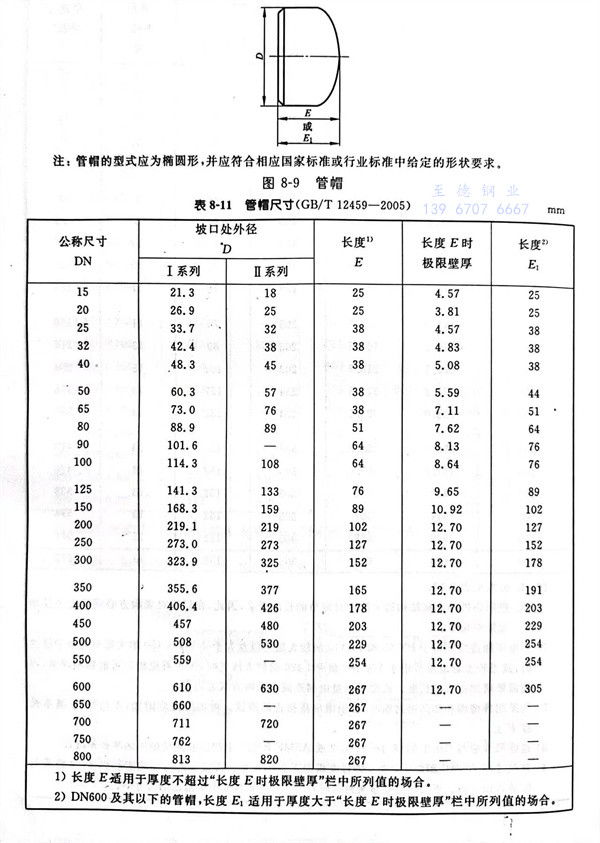

9. 管帽型式見(jian)圖 8-9，尺寸(cun)見(jian)表 8-11 。

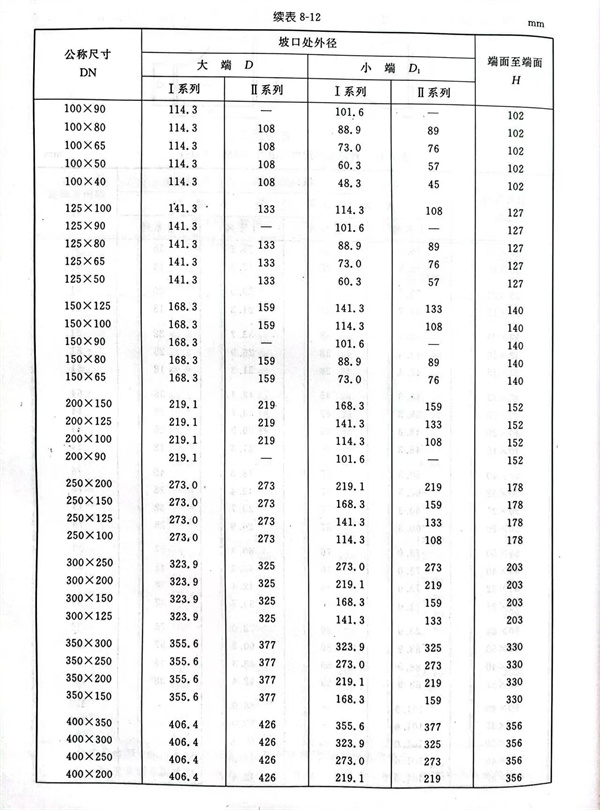

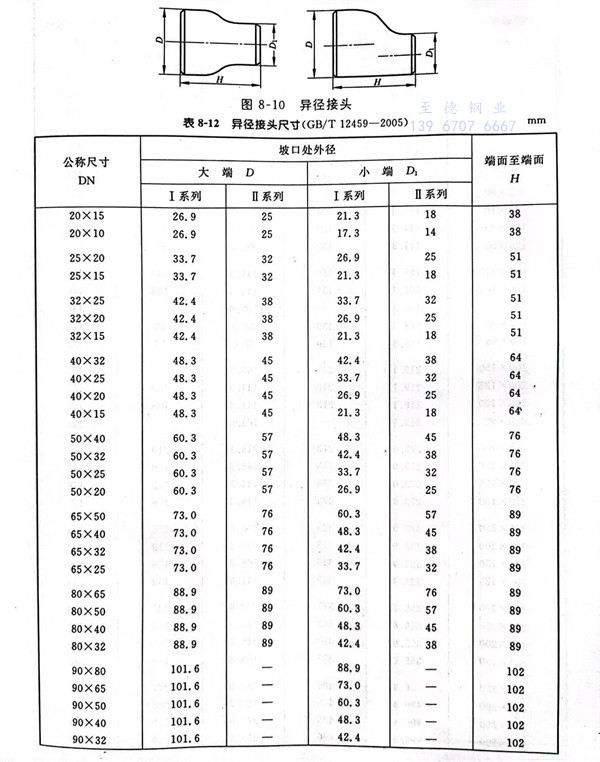

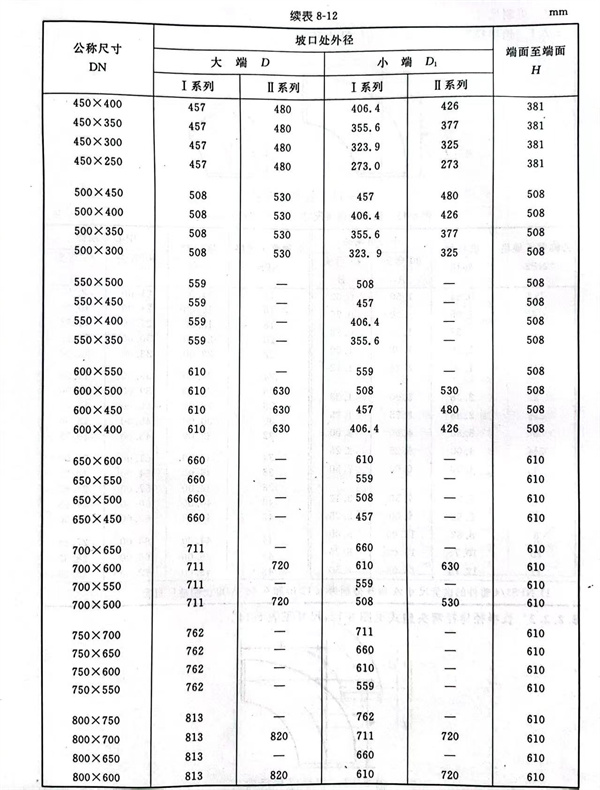

10. 異徑接頭型式見(jian)圖(tu) 8-10，尺(chi)寸見(jian)表(biao) 8-12 。





二、英(ying)制尺寸(cun)

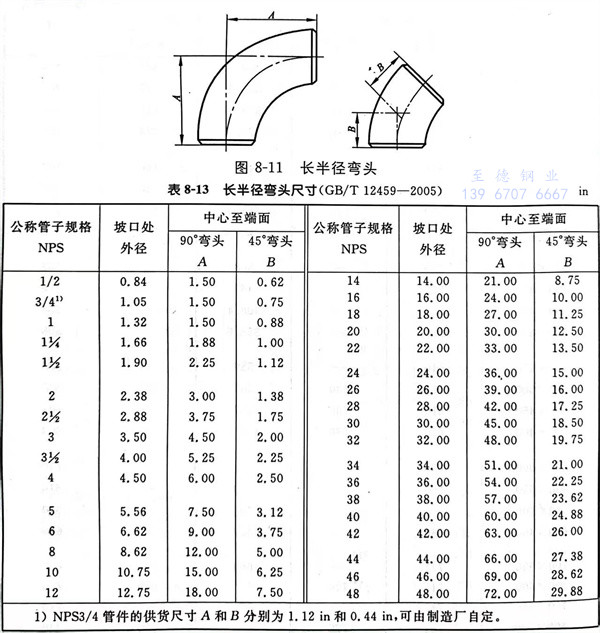

1. 長(chang)半徑(jing)彎(wan)頭型式見(jian)圖 8-11，尺寸見(jian)表 8-13 。

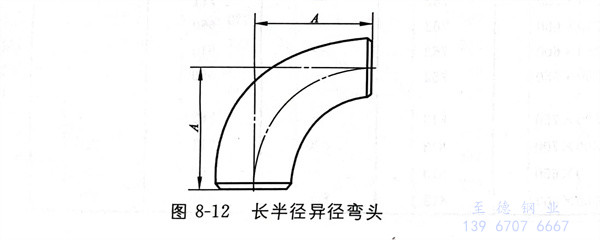

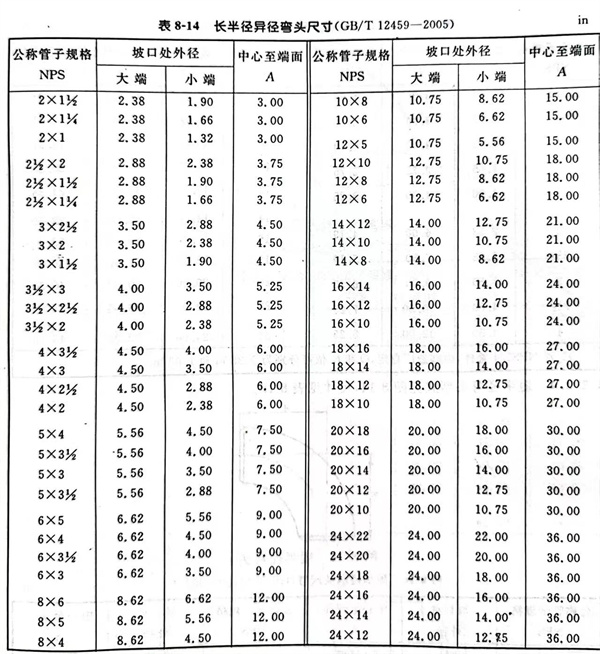

2. 長半(ban)徑(jing)異徑(jing)彎頭型式見圖 8-12，尺寸見表 8-14 。

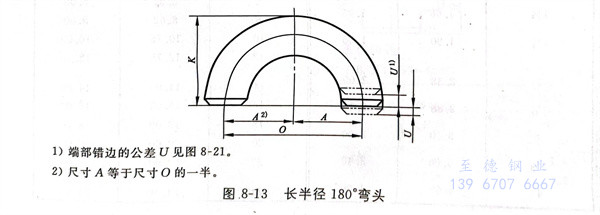

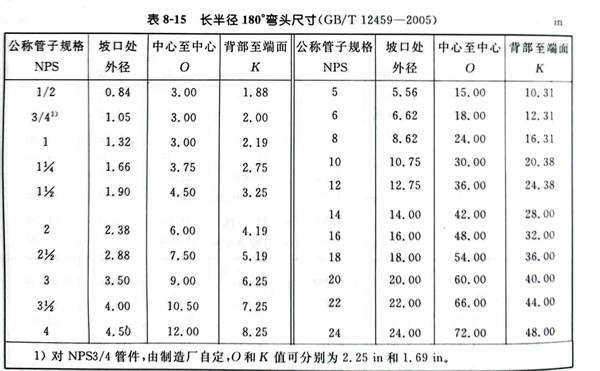

3. 長半徑180°彎(wan)頭型式見(jian)圖 8-13，尺寸見(jian)表(biao) 8-15 。

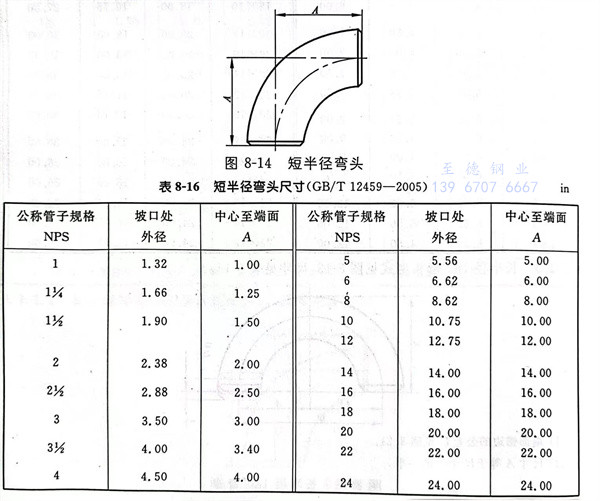

4. 短半(ban)徑彎頭型式見圖 8-14，尺寸見表 8-16 。

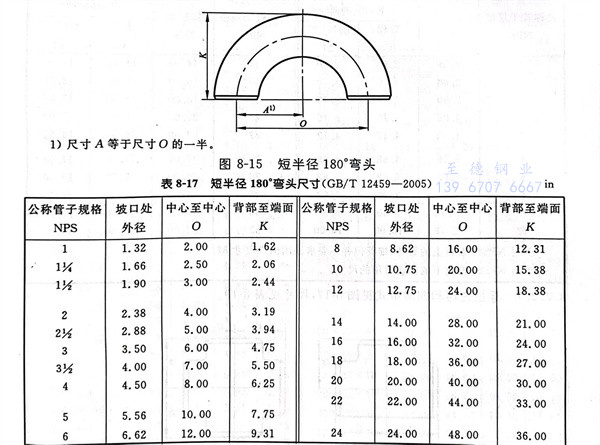

5. 短半徑180°彎頭型式(shi)見圖 8-15，尺(chi)寸見表(biao) 8-17 。

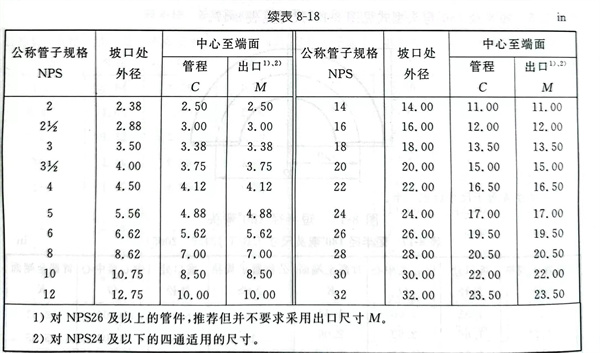

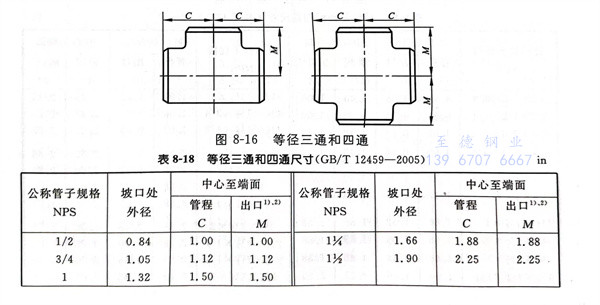

6. 等徑三通和四通型式見圖 8-16，尺寸見表 8-18 。

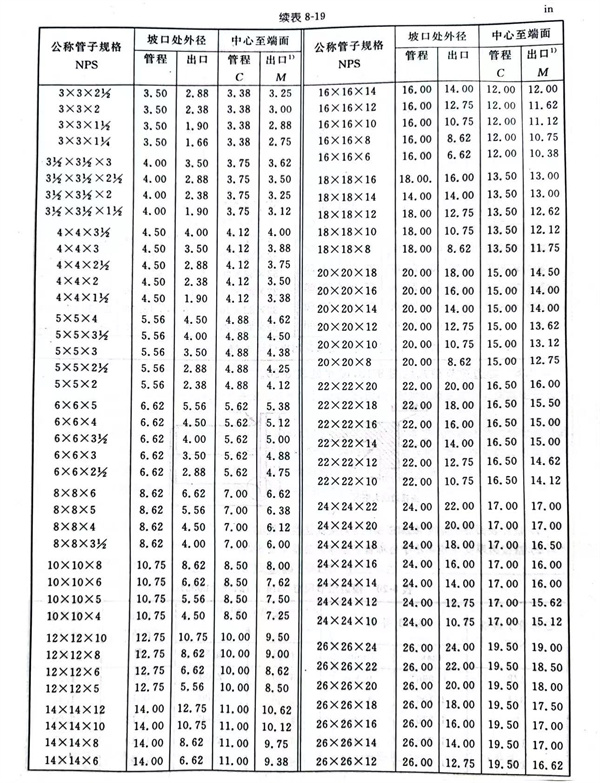

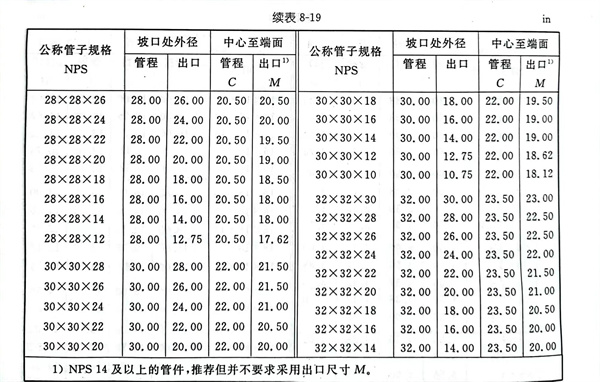

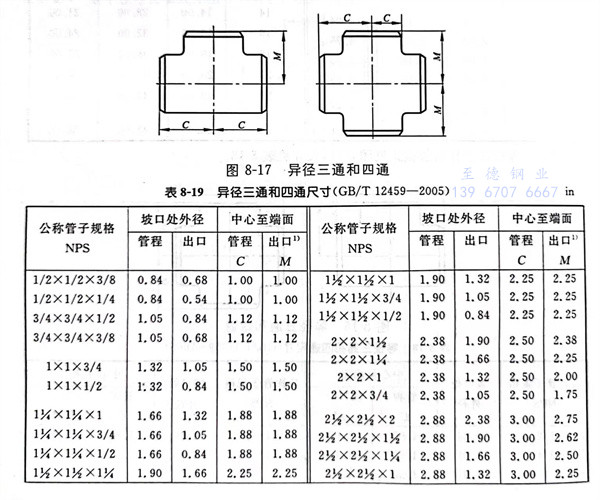

7. 異徑(jing)三通和四(si)通型式見(jian)圖 8-17，尺寸(cun)見(jian)表 8-19 。

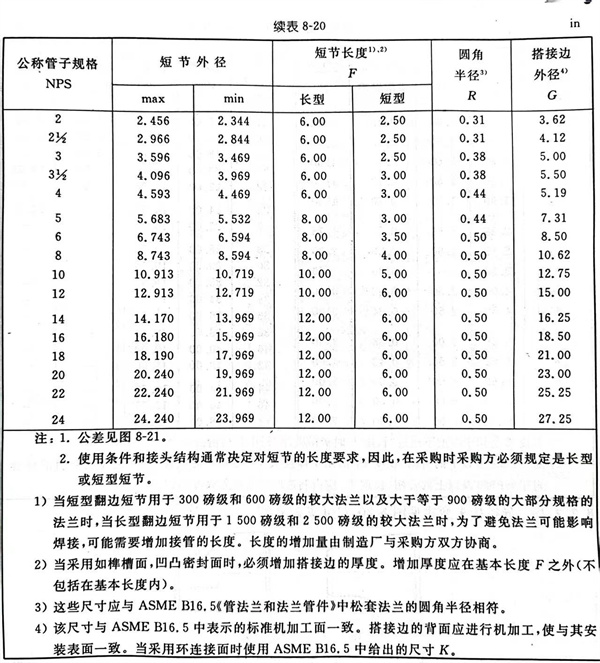

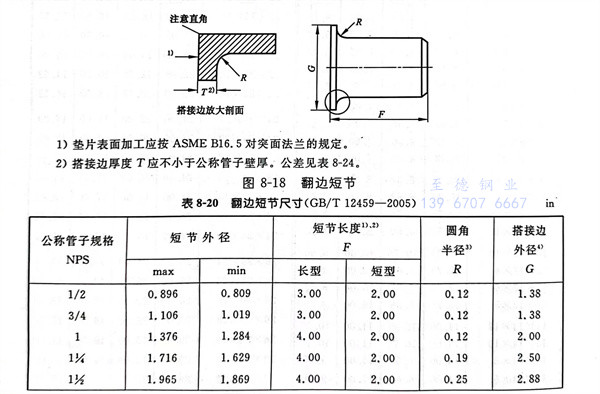

8. 翻邊(bian)短節型(xing)式見(jian)圖 8-18，尺寸見(jian)表 8-20 。


注：1．公差見圖8-21。

2．使用(yong)條件和接頭結構通常決定(ding)對短(duan)(duan)節的(de)長(chang)度要求(qiu)，因此，在采(cai)購時采(cai)購方必須規(gui)定(ding)是長(chang)型(xing)或(huo)短(duan)(duan)型(xing)短(duan)(duan)節。

1）當短(duan)(duan)型翻邊短(duan)(duan)節用于300磅(bang)級(ji)和600磅(bang)級(ji)的(de)較大法(fa)蘭以(yi)及大于等于900磅(bang)級(ji)的(de)大部(bu)分規格的(de)法(fa)蘭時，當長型翻邊短(duan)(duan)節用于1500磅(bang)級(ji)和2500磅(bang)級(ji)的(de)較大法(fa)蘭時，為(wei)了避免法(fa)蘭可能(neng)影(ying)響焊(han)接，可能(neng)需要增加接管的(de)長度(du)。長度(du)的(de)增加量由制造廠與采購方(fang)(fang)雙方(fang)(fang)協(xie)商。

2）當采用(yong)如榫(sun)槽(cao)面(mian)，凹凸密封面(mian)時，必(bi)須(xu)增(zeng)加搭接邊的厚度(du)。增(zeng)加厚度(du)應(ying)在(zai)基(ji)本長度(du)F之(zhi)外（不(bu)包括在(zai)基(ji)本長度(du)內）。

3）這些(xie)尺寸應與ASME B16.5《管法(fa)(fa)蘭(lan)和法(fa)(fa)蘭(lan)管件(jian)》中松(song)套法(fa)(fa)蘭(lan)的圓角半徑相(xiang)符(fu)。

4）該尺寸(cun)與ASME B16.5中表(biao)示的標準機加工(gong)面(mian)一致(zhi)。搭(da)接邊(bian)的背面(mian)應(ying)進行機加工(gong)，使與其安(an)裝表(biao)面(mian)一致(zhi)。當采用環連接面(mian)時使用ASMEB16.5中給(gei)出的尺寸(cun)K。

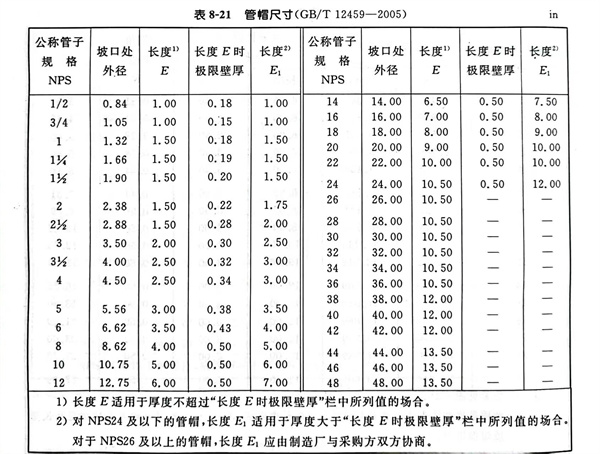

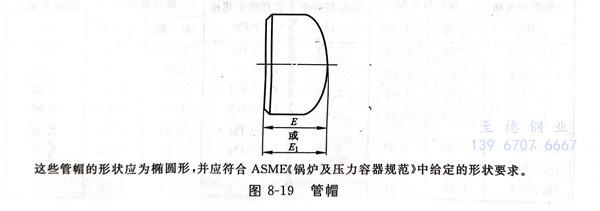

9. 管帽型式見(jian)(jian)圖 8-19，尺寸見(jian)(jian)表 8-21 。

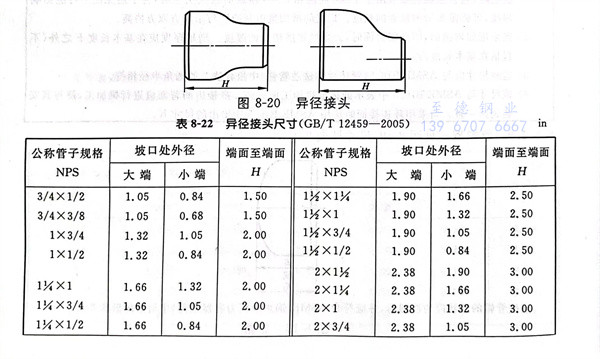

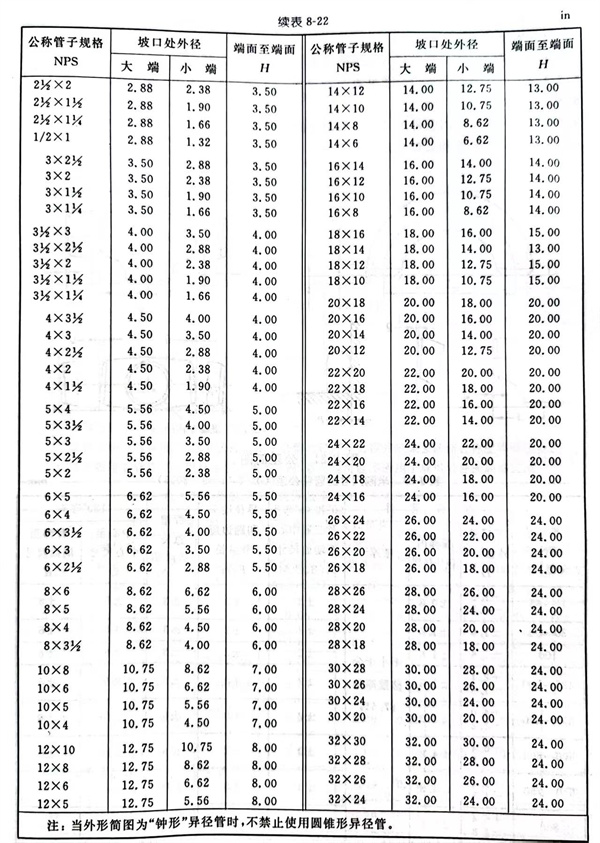

10. 異徑接(jie)頭型式見圖(tu) 8-20，尺寸見表 8-22 。
