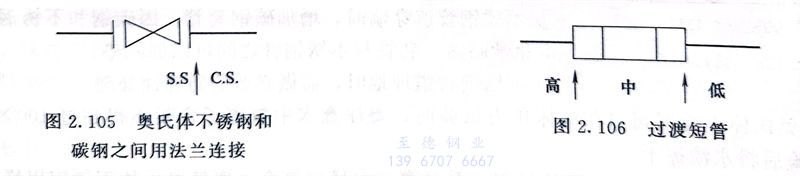

①. 在奧氏體不銹鋼和碳鋼之間用法蘭連接時,在碳鋼管一端用奧氏體不銹鋼(gang)法(fa)蘭,由不銹鋼法蘭與碳鋼管焊接,如圖2.105所示。
②. 當設備為反應器使用不銹鋼(gang)或高合金鋼,而管道為另一種合金或碳鋼時,應設計一段過渡短管,該過渡短管含有的合金分別出現在短管兩端或介于兩種材質之間。在焊接過渡短管時,選用高端的焊條,如圖2.106所示。
③. 焊接在管子、管件上的組對卡具和(he)管架墊(dian)板,其材質(zhi)應與母材相同。
④. 鋁(lv)管道中法蘭用(yong)鋼(gang)螺栓、螺母緊固時,應設有(you)墊圈(quan)隔(ge)離。避免不同(tong)材料引(yin)起的電化學(xue)作用(yong)而(er)產生(sheng)腐蝕。
工(gong)程應用:管道等級劃分的界線

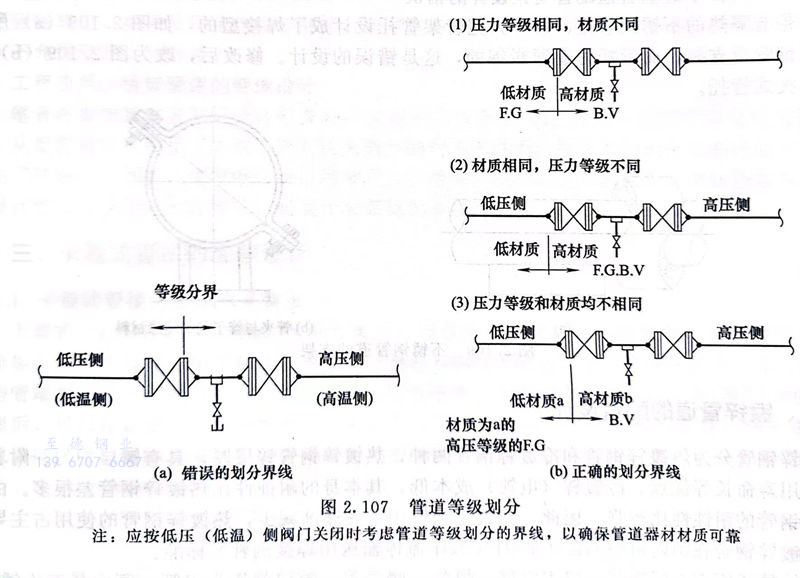

管道等級劃分見圖2.107。
注(zhu):應按(an)低壓(低溫(wen))側閥門關(guan)閉(bi)時考(kao)慮管(guan)道(dao)等級劃分的界線(xian),以確(que)保管(guan)道(dao)器材材質可靠
