1. 卡(ka)箍式管接頭(tou)的結(jie)構及特(te)點

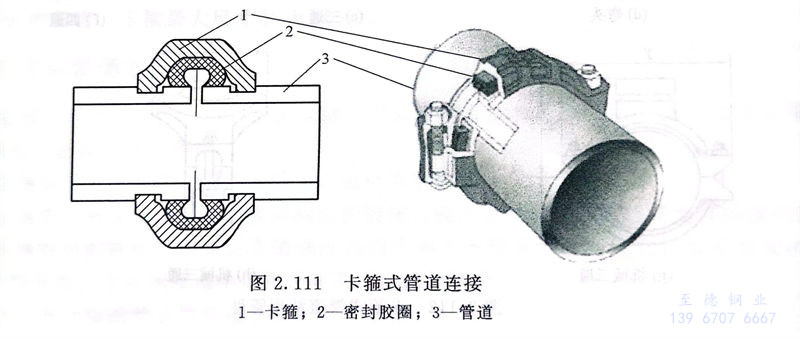

  卡箍(gu)(gu)(gu)式(shi)（grooved coupling，又稱溝槽式(shi)）管(guan)接(jie)(jie)頭連接(jie)(jie)管(guan)道(dao)，是在(zai)管(guan)材、管(guan)件(jian)等(deng)(deng)管(guan)道(dao)接(jie)(jie)頭部位加工(gong)(gong)成(cheng)環形溝槽，用卡箍(gu)(gu)(gu)件(jian)、橡膠(jiao)密(mi)封圈(quan)和緊固(gu)(gu)件(jian)等(deng)(deng)組成(cheng)的套筒式(shi)快速接(jie)(jie)頭。安裝時，在(zai)相鄰管(guan)端(duan)套上異形膠(jiao)密(mi)封圈(quan)后，用拼合式(shi)卡箍(gu)(gu)(gu)件(jian)連接(jie)(jie)。卡箍(gu)(gu)(gu)件(jian)的內(nei)緣就位在(zai)溝槽內(nei)并用緊固(gu)(gu)件(jian)緊固(gu)(gu)后，可以保證管(guan)道(dao)的密(mi)封性(xing)(xing)能，如圖(tu)2.111所示。這種連接(jie)(jie)方式(shi)具有(you)不破壞鋼(gang)管(guan)鍍鋅層(ceng)、施(shi)工(gong)(gong)快捷、密(mi)封性(xing)(xing)好(hao)、便于拆卸等(deng)(deng)優點，可用于建筑給水、消(xiao)防給水、生(sheng)產(chan)給水等(deng)(deng)管(guan)道(dao)工(gong)(gong)程。

2. 管道材料

  ①. 卡箍式連接的鋼管，可采用鍍鋅焊接鋼管和焊接鋼管、鍍鋅無縫鋼管和無縫鋼管、不銹鋼管等、或內壁涂塑或襯塑的上列各種鋼管。

  ②. 卡箍式(shi)管(guan)接頭采用的(de)平口端環形(xing)溝槽必須采用專(zhuan)門(men)的(de)滾槽機加(jia)工成(cheng)形(xing)。可在施(shi)工現場(chang)按配(pei)管(guan)長度進(jin)行溝槽加(jia)工。鋼管(guan)最小壁厚和溝槽尺寸(cun)、管(guan)端至溝槽邊尺寸(cun)應(ying)符合相應(ying)的(de)規范要(yao)求。

  ③. 組成剛性(xing)接(jie)頭、撓性(xing)接(jie)頭和(he)支管接(jie)頭的卡箍件、橡膠密封圈和(he)緊固件（螺(luo)栓、螺(luo)母）應由生(sheng)產廠(chang)配套(tao)供應。

  ④. 卡箍件的材料應采用球墨鑄鐵、鑄鋼（碳鋼或不銹鋼）或鍛鋼，其材質應符合相應國家或地區的標準規范，例如，在我國一般應符合GB/T1348《球墨鑄鐵件》中關于優質球墨鑄鐵、GB/T 11352《一般工程用鑄造碳鋼件》，GB/T 2100《不(bu)銹耐酸鋼鑄件技術條件》和GB/T 699《優質碳素結構鋼》的規定。

  ⑤. 轉換(huan)(huan)接頭的(de)(de)(de)材(cai)料應采用球墨(mo)鑄鐵、鑄鋼或(huo)鍛鋼。在同一管道(dao)系統上，轉換(huan)(huan)接頭的(de)(de)(de)材(cai)質(zhi)宜與管件的(de)(de)(de)材(cai)質(zhi)一致。

  ⑥. 橡(xiang)膠(jiao)(jiao)(jiao)密(mi)封(feng)圈(quan)材(cai)料應根據介質(zhi)的(de)(de)(de)性質(zhi)和(he)溫度(du)確(que)定(ding)。對(dui)輸(shu)送生活飲(yin)(yin)用(yong)(yong)(yong)水(shui)的(de)(de)(de)管(guan)道(dao)可采用(yong)(yong)(yong)天然(ran)橡(xiang)膠(jiao)(jiao)(jiao)、合成(cheng)橡(xiang)膠(jiao)(jiao)(jiao)或硅(gui)橡(xiang)膠(jiao)(jiao)(jiao)。對(dui)輸(shu)送含油(you)和(he)化學品等介質(zhi)的(de)(de)(de)管(guan)道(dao)應采用(yong)(yong)(yong)合成(cheng)橡(xiang)膠(jiao)(jiao)(jiao)。用(yong)(yong)(yong)于生活飲(yin)(yin)用(yong)(yong)(yong)水(shui)和(he)飲(yin)(yin)用(yong)(yong)(yong)凈(jing)水(shui)管(guan)道(dao)的(de)(de)(de)橡(xiang)膠(jiao)(jiao)(jiao)密(mi)封(feng)圈(quan)和(he)管(guan)配(pei)件的(de)(de)(de)表面涂(tu)裝，應符(fu)合有關標(biao)準規定(ding)。在我國，通常需符(fu)合GB／T 17219《生活飲(yin)(yin)用(yong)(yong)(yong)水(shui)輸(shu)配(pei)水(shui)設備及防護(hu)材(cai)料的(de)(de)(de)安全性評(ping)價標(biao)準》的(de)(de)(de)規定(ding)。

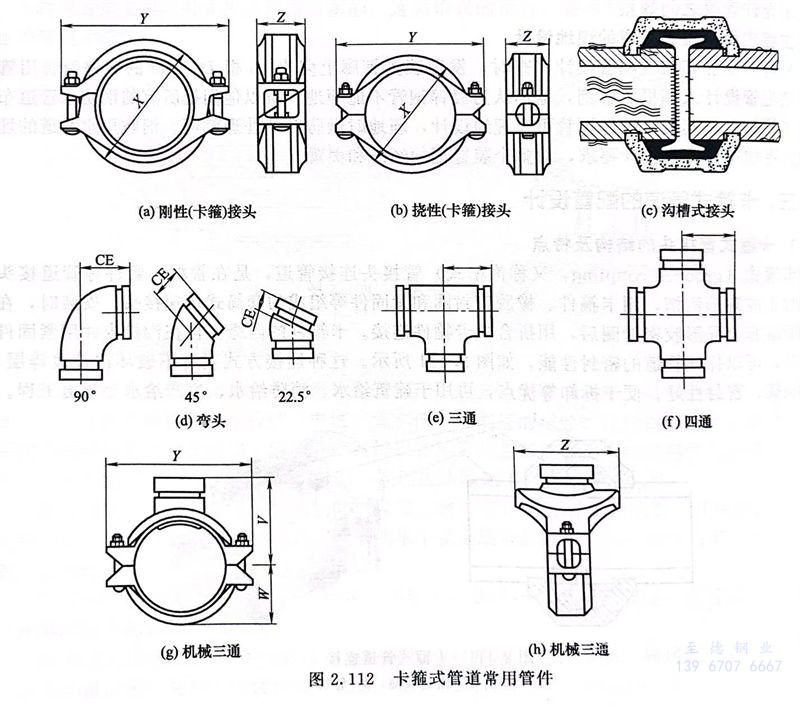

  ⑦. 卡箍(gu)式管(guan)(guan)接頭采用的平口管(guan)(guan)件和(he)附件，其端部的溝槽應(ying)在管(guan)(guan)件生產廠(chang)加工(gong)成形，一(yi)般不得在施工(gong)現場切割開(kai)槽。常用的管(guan)(guan)件，如圖2.112所示。

3. 卡箍式管(guan)道的安裝

  ①. 卡箍式管(guan)(guan)道安(an)裝(zhuang)時，首先(xian)按照先(xian)裝(zhuang)大口徑、總(zong)管(guan)(guan)、立管(guan)(guan)，后裝(zhuang)小口徑、分(fen)管(guan)(guan)的原則，確定管(guan)(guan)道的走向(xiang)及(ji)位置，明確機(ji)械配件和(he)溝槽式配件的位置，然后滾槽、開孔、安(an)裝(zhuang)機(ji)械彎頭、三通、四通一(yi)管(guan)(guan)道安(an)裝(zhuang)。

  ②. 由于(yu)溝槽(cao)卡(ka)(ka)箍連(lian)(lian)(lian)接(jie)(jie)(jie)的(de)特(te)點，卡(ka)(ka)箍連(lian)(lian)(lian)接(jie)(jie)(jie)處的(de)強(qiang)度低于(yu)焊接(jie)(jie)(jie)強(qiang)度，并且卡(ka)(ka)箍位置的(de)管(guan)道存在兩個游離端，故(gu)連(lian)(lian)(lian)接(jie)(jie)(jie)處是管(guan)道最薄弱的(de)環節。在施工過(guo)程中能否(fou)在管(guan)道外壁(bi)上(shang)加工合格(ge)的(de)溝槽(cao)，是溝槽(cao)卡(ka)(ka)箍連(lian)(lian)(lian)接(jie)(jie)(jie)的(de)關鍵控制環節之一，否(fou)則可能會造成接(jie)(jie)(jie)口漏水，甚至滑(hua)脫事故(gu)，因(yin)此管(guan)道滾槽(cao)加工時要嚴格(ge)按照規范(fan)進行。

  ③. 隨著卡(ka)箍連接方式(shi)在生產生活中越來(lai)越廣泛的應用(yong)(yong)，也逐漸暴露出了一些問題(ti)，比如槽溝位置的鍍鋅層時間(jian)長了會脫落，露出的鋼管易(yi)發生腐(fu)蝕，不適用(yong)(yong)于急速升壓的管道等。

4. 卡箍式管(guan)道的(de)布置設計

  ①. 當兩卡箍式管道平行布置(zhi)時(shi)，其間距不得小于裝(zhuang)卸卡箍件和支管接頭時(shi)安(an)裝(zhuang)操(cao)作需要的距離。

  ②. 對于熱介(jie)質(zhi)管(guan)道，應(ying)計(ji)算升(sheng)溫狀態下(xia)管(guan)道熱膨脹(zhang)對管(guan)道軸向(xiang)伸縮的影響，并(bing)采(cai)取相應(ying)的補(bu)償措施。

  ③. 直管(guan)(guan)(guan)管(guan)(guan)(guan)段宜(yi)采(cai)用(yong)剛(gang)(gang)(gang)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)。在管(guan)(guan)(guan)段上每4～5個連續(xu)的(de)剛(gang)(gang)(gang)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)間，應(ying)設(she)置1個撓(nao)(nao)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)。直管(guan)(guan)(guan)與管(guan)(guan)(guan)件連接(jie)(jie)宜(yi)采(cai)用(yong)剛(gang)(gang)(gang)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)。對有溫度補償功能的(de)彎(wan)管(guan)(guan)(guan)、折線形管(guan)(guan)(guan)道，應(ying)在其產生角變位的(de)管(guan)(guan)(guan)段上采(cai)用(yong)撓(nao)(nao)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)。埋地(di)管(guan)(guan)(guan)道宜(yi)采(cai)用(yong)撓(nao)(nao)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)。室外(wai)埋地(di)管(guan)(guan)(guan)道進墻(qiang)管(guan)(guan)(guan)外(wai)側第一個接(jie)(jie)頭(tou)(tou)(tou)(tou)必須采(cai)用(yong)撓(nao)(nao)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)，且撓(nao)(nao)性(xing)接(jie)(jie)頭(tou)(tou)(tou)(tou)離外(wai)墻(qiang)面距離不宜(yi)大于(yu)300mm。

  ④. 接(jie)頭不得埋設在(zai)承重的(de)墻體、梁、板、柱內(nei)，接(jie)頭與結構外(wai)壁的(de)凈距不得小于200mm。

 ⑤. 溝槽(cao)(cao)式(shi)管道系統的(de)附件，宜采用接(jie)口(kou)端部有(you)溝槽(cao)(cao)的(de)溝槽(cao)(cao)式(shi)構(gou)件。當溝槽(cao)(cao)式(shi)管道系統附件（閥門、過(guo)濾器、隔(ge)振和位移(yi)補償裝置(zhi)等）的(de)接(jie)口(kou)為法蘭或螺紋時，應采用轉換(huan)接(jie)頭。

  ⑥. 當(dang)管(guan)道(dao)的閉(bi)合(he)溫(wen)差不超過±25℃、管(guan)道(dao)接(jie)頭間距不超過4m時(shi)，管(guan)道(dao)系統(tong)中可(ke)(ke)不設(she)置溫(wen)度伸(shen)縮補償(chang)(chang)措(cuo)施。當(dang)閉(bi)合(he)溫(wen)差引(yin)起的管(guan)道(dao)接(jie)頭間縱(zong)向伸(shen)縮量超過1.2mm時(shi)，應在(zai)管(guan)道(dao)系統(tong)中設(she)置相應的可(ke)(ke)曲撓橡膠接(jie)頭、波紋伸(shen)縮節等(deng)溫(wen)度補償(chang)(chang)措(cuo)施。

  ⑦. 當立管(guan)上(shang)設置支管(guan)時，應采用(yong)標準規(gui)格的溝(gou)槽(cao)式三通、溝(gou)槽(cao)式四通等管(guan)件連(lian)接(jie)。當橫管(guan)上(shang)設置支管(guan)時，可采用(yong)支管(guan)接(jie)頭連(lian)接(jie)。

  ⑧. 管(guan)道試(shi)壓時，不得轉動(dong)卡箍件和緊固件。需拆卸或(huo)移動(dong)溝槽式接頭時，必須在管(guan)道排水降(jiang)壓后進行(xing)。

工程應用：卡箍式管(guan)道的配管(guan)設計管(guan)間(jian)距錯誤(wu)

  某設(she)計人(ren)在做卡箍管道的(de)配管設(she)計時，仍按(an)照普(pu)通無(wu)法蘭(lan)管道管間(jian)距，沒有考慮(lv)卡箍的(de)尺(chi)寸，造成(cheng)施工現場(chang)卡箍之間(jian)碰(peng)撞，無(wu)法正常安裝。例如(ru)，如(ru)圖2.112（a）所示，對于公稱直徑為300mm的(de)管道，卡箍最(zui)大(da)尺(chi)寸Y為505mm。
