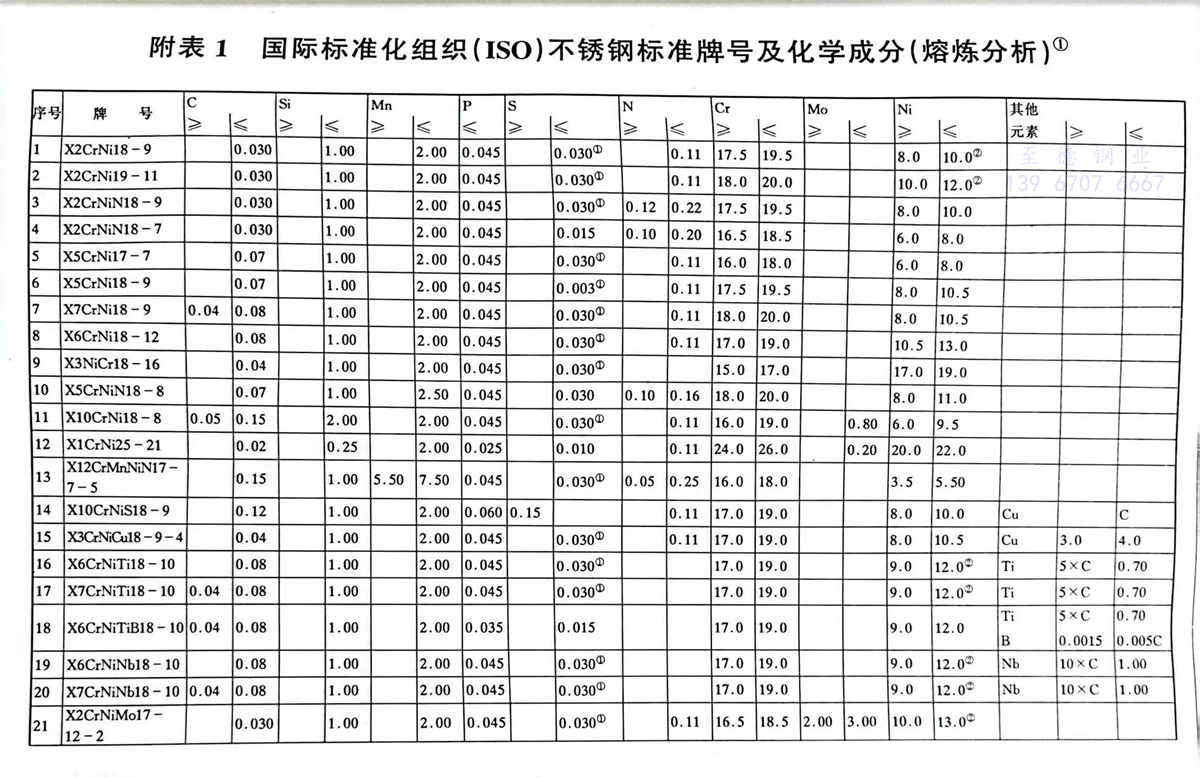

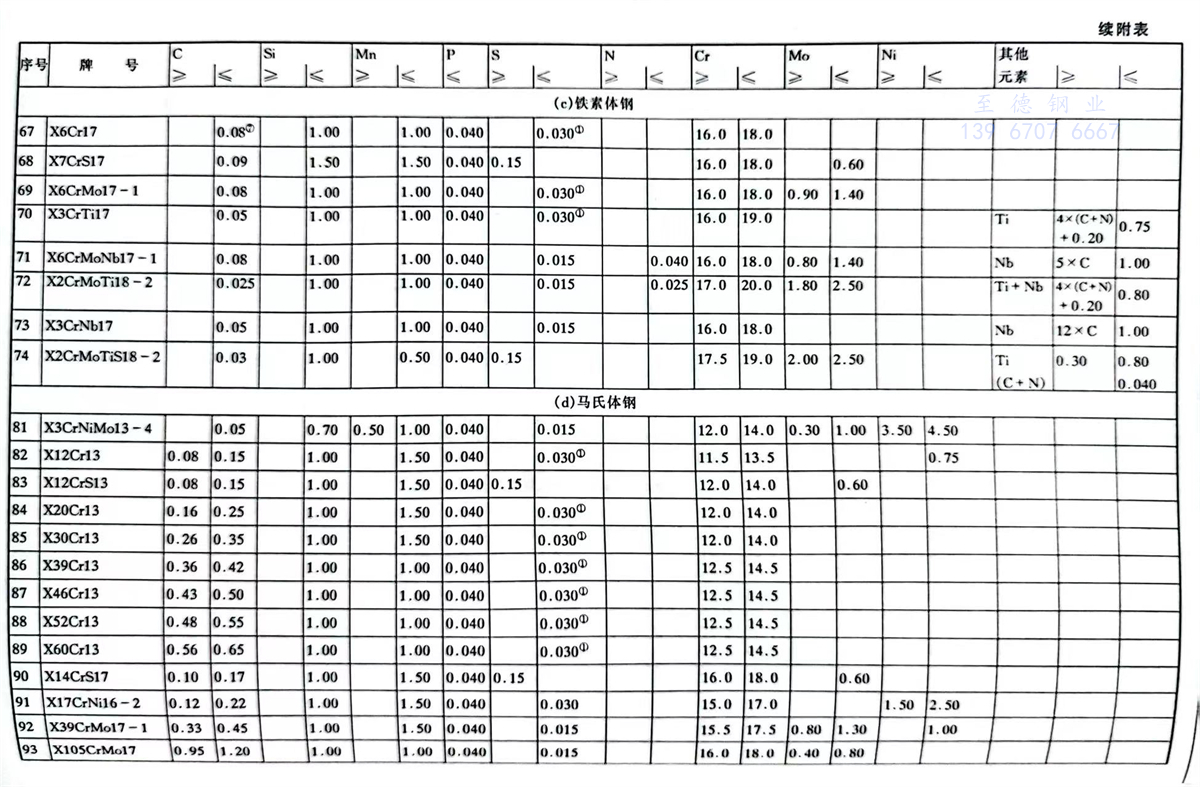

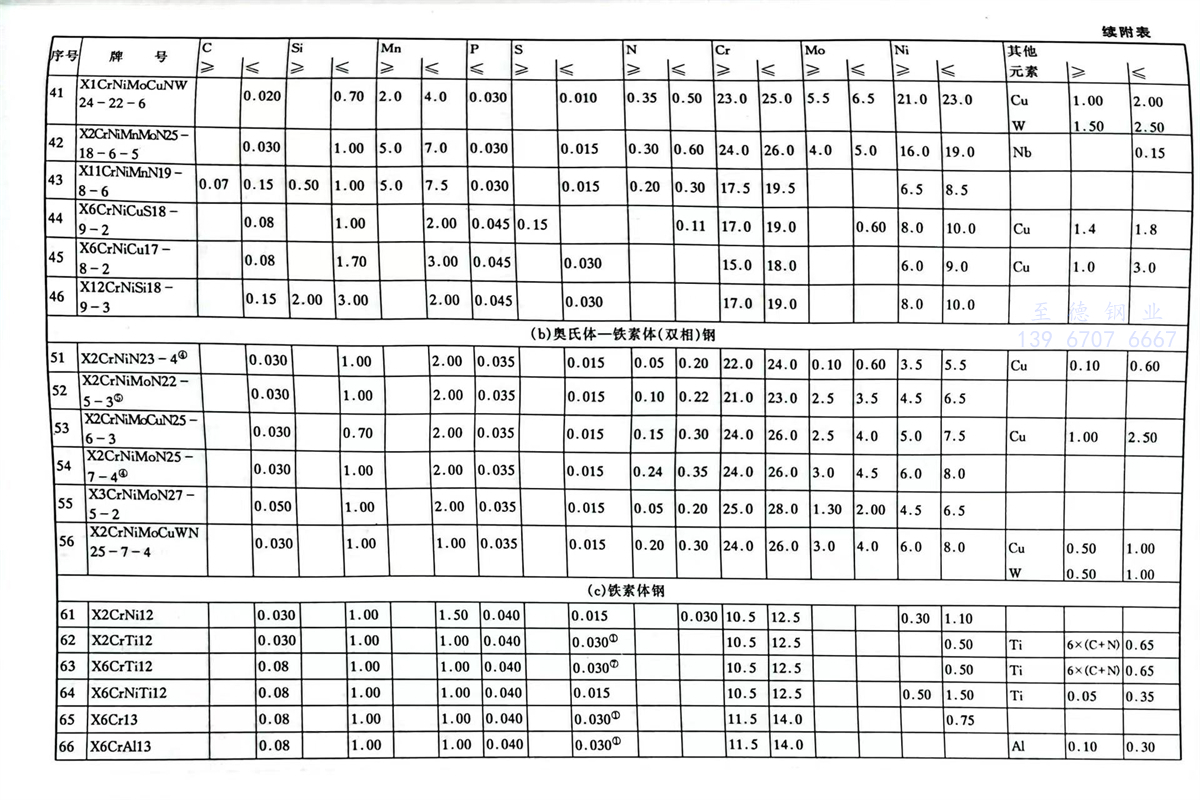

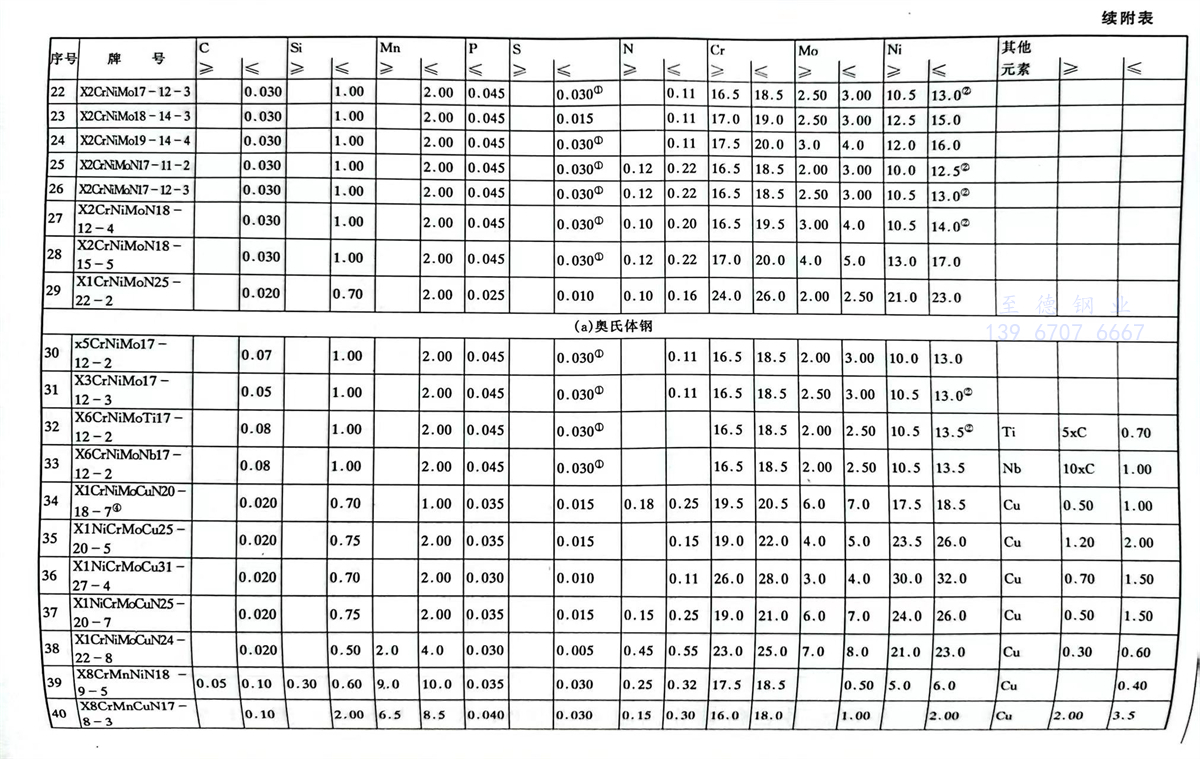

國際標準化組織（ISO）不銹鋼(gang)標準牌號及化學成分（熔煉分析）

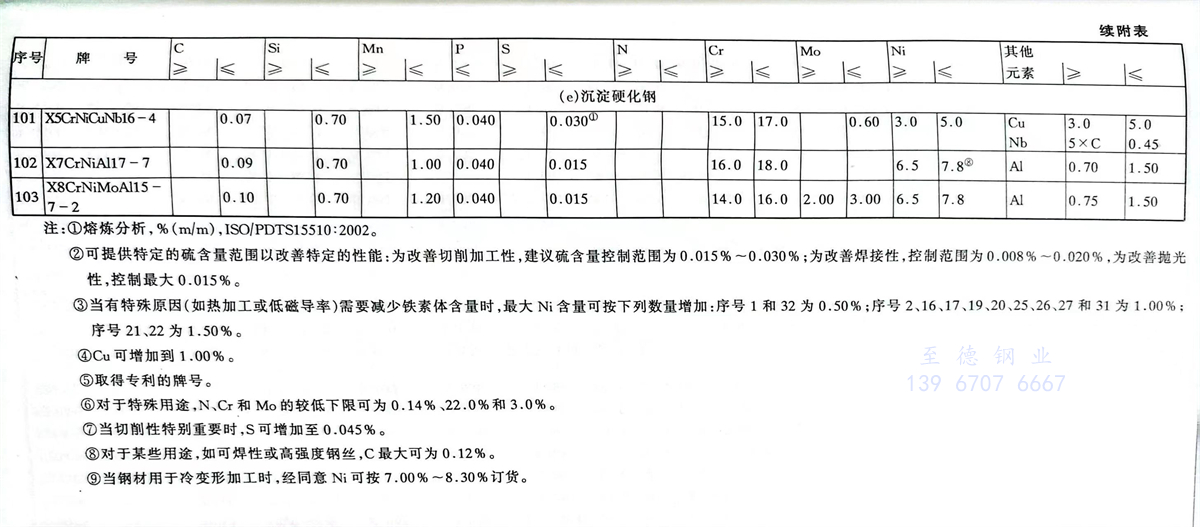

注(zhu)：①. 熔煉(lian)分析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提(ti)供特(te)(te)定的硫(liu)含量范圍以改(gai)善特(te)(te)定的性能：為(wei)改(gai)善切削加工(gong)性，建議硫(liu)含量控(kong)制范圍為(wei)0.015％～0.030％；為(wei)改(gai)善焊接(jie)性，控(kong)制范圍為(wei)0.008％～0.020％，為(wei)改(gai)善拋(pao)光(guang)性，控(kong)制最大0.015％。

      ③. 當有特殊原因(yin)（如(ru)熱加(jia)工或低磁導(dao)率）需要(yao)減少鐵素體(ti)含量(liang)時，最(zui)大Ni含量(liang)可按(an)下列(lie)數量(liang)增加(jia)：序號(hao)1和32為(wei)0.50％；序號(hao)2、16、17、19、20、25、26、27和31為(wei)1.00％；序號(hao)21、22為(wei)1.50％。

      ④. Cu可(ke)增加到1.00％。

      ⑤. 取得專利的(de)牌號(hao)。

      ⑥. 對(dui)于特殊用途，N、Cr和Mo的較低下限可為(wei)0.14％、22.0％和3.0％。

      ⑦. 當切削性特別重要時，S可(ke)增加至0.045％。

      ⑧. 對于某些用途，如可(ke)焊性或高強度鋼絲，C最大可(ke)為0.12％。

      ⑨. 當鋼(gang)材用于冷(leng)變形(xing)加(jia)工時，經同(tong)意(yi)Ni可按7.00％～8.30％訂貨。
