目前應用的不銹鋼，按基體組織大致可分為以下幾類。

1. 奧氏體不(bu)銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵素體不(bu)銹鋼

    這類鋼(gang)在加熱和(he)冷卻時都(dou)不(bu)發生(sheng)α?γ相(xiang)變(bian)，始終保持(chi)鐵素體組織(zhi)，如06Cr11Ti、008Cr27Mo等。

3. 馬氏體不銹(xiu)鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體+鐵素體雙相不(bu)銹鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀硬化型不銹鋼(gang)

  具有馬氏體(ti)十鐵素體(ti)的(de)基體(ti)再加(jia)金(jin)屬(shu)化合物強化相(xiang)的(de)組(zu)織；或者(zhe)是馬氏體(ti)基體(ti)加(jia)金(jin)屬(shu)化合物強化相(xiang)的(de)組(zu)織，如07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼。

  為了簡便起(qi)見(jian)，將鐵(tie)素體形成(cheng)(cheng)(cheng)元素折(zhe)合成(cheng)(cheng)(cheng)鉻(ge)的作(zuo)(zuo)用(yong)，將奧(ao)氏體形成(cheng)(cheng)(cheng)元素折(zhe)合成(cheng)(cheng)(cheng)鎳的作(zuo)(zuo)用(yong)，而(er)制成(cheng)(cheng)(cheng)鉻(ge)當量(liang)［Cr］和鎳當量(liang)［Ni］圖，來表明鋼(gang)的實際成(cheng)(cheng)(cheng)分和得到的組(zu)織狀態(tai)。

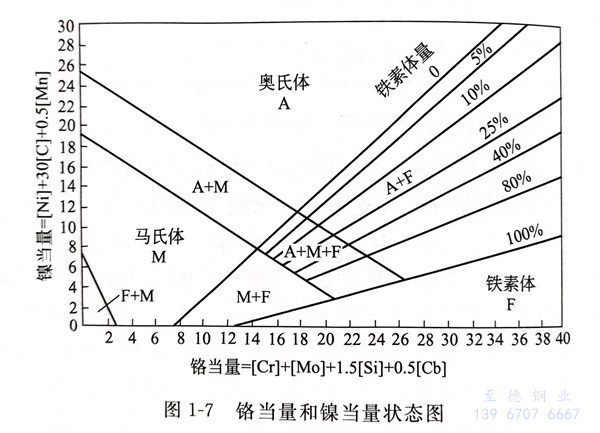

  圖1-7為鉻當(dang)(dang)量和鎳(nie)當(dang)(dang)量狀態圖，該圖適用于Cr-Ni鋼(gang)系(xi)統(tong)，可(ke)以(yi)根據鋼(gang)的(de)化學成分換算成鉻當(dang)(dang)量和鎳(nie)當(dang)(dang)量，來估計鋼(gang)的(de)組織狀態。
