在线亚洲日产一区二区

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不銹鋼是在(06Cr19Ni10) 304不銹鋼基礎上，通過降低碳和稍許提高含鎳量的超低碳型奧氏體不銹鋼。此鋼是為了解決因Cr23C6析出致304不銹鋼在一些條件下存在嚴重的晶間腐蝕傾向而發展的。在開發初期，因冶金生產降碳較難，曾一度妨礙了它的廣泛應用，在20世紀70年代新的二次精煉方法AOD和VOD工藝成功用于生產后，此鋼才真正得到廣泛應用。與304不銹鋼相比，此鋼強度稍低，但其敏化態耐晶間腐蝕能力明顯優于304不銹鋼。除強度外，此鋼其他性能等同于321不銹鋼。它主要用于需焊接且焊后又不能進行固溶處理的場合。

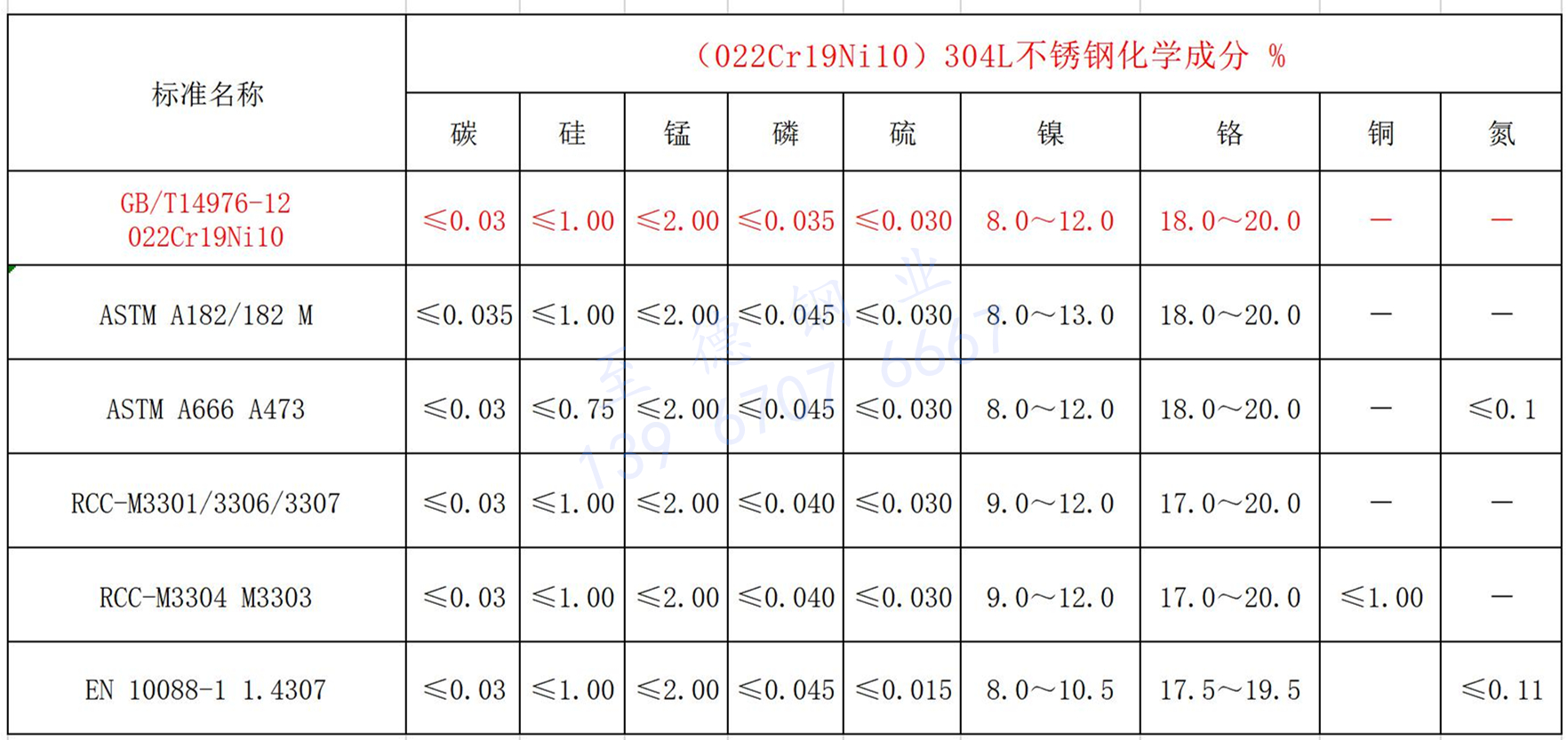

一、化學成分

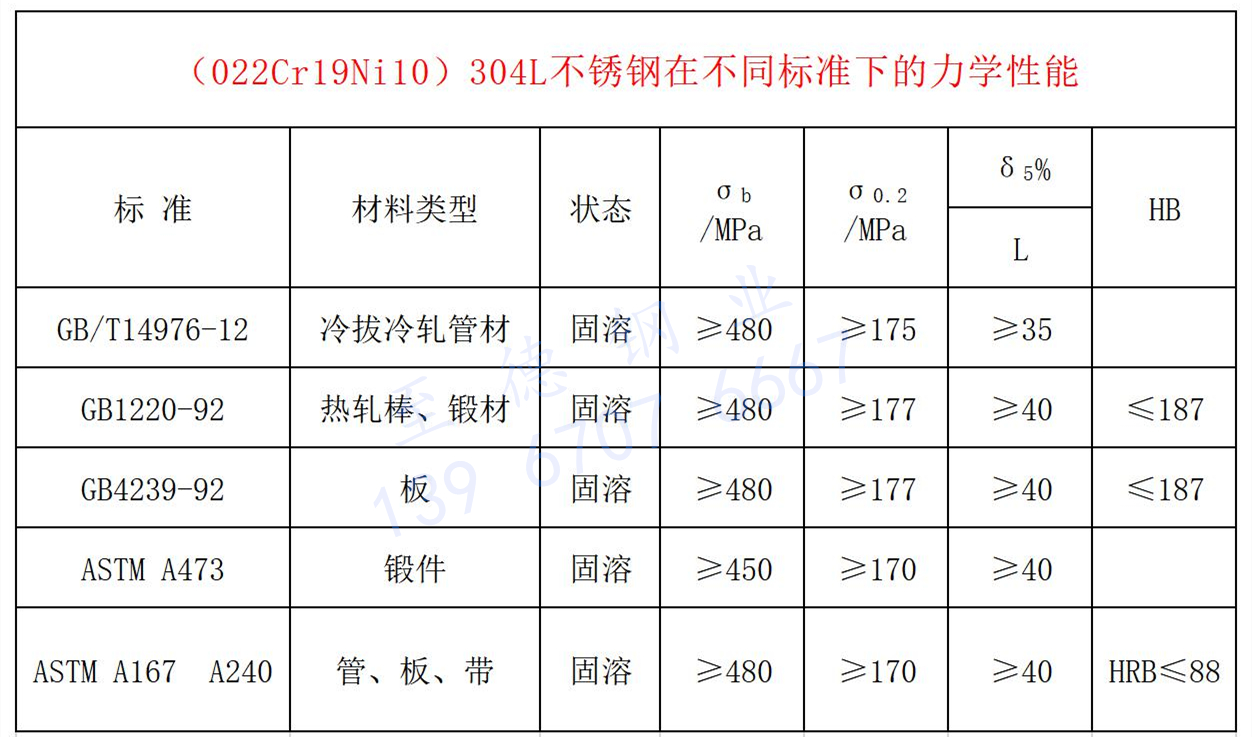

二、力學性能

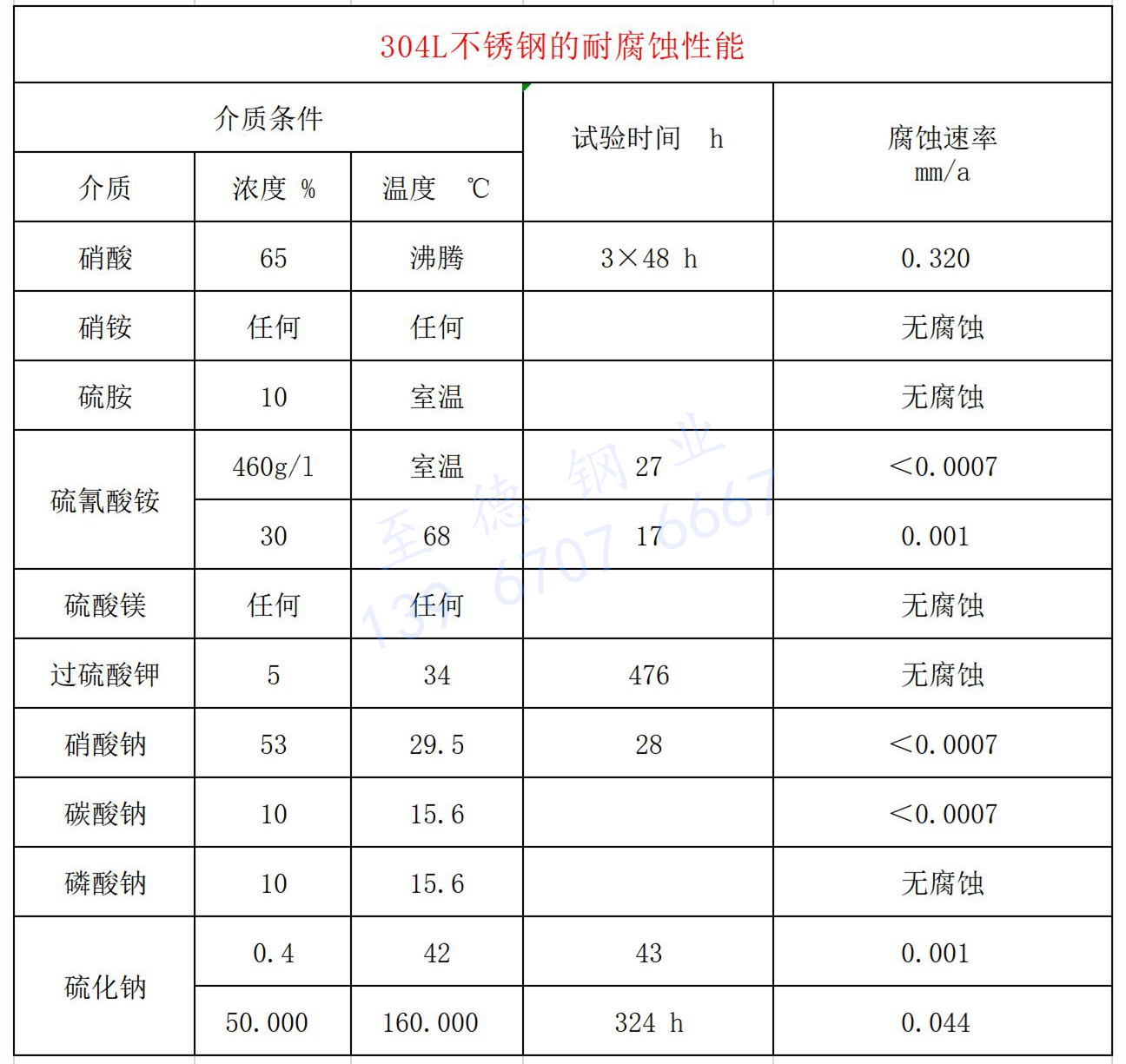

三、耐蝕性能

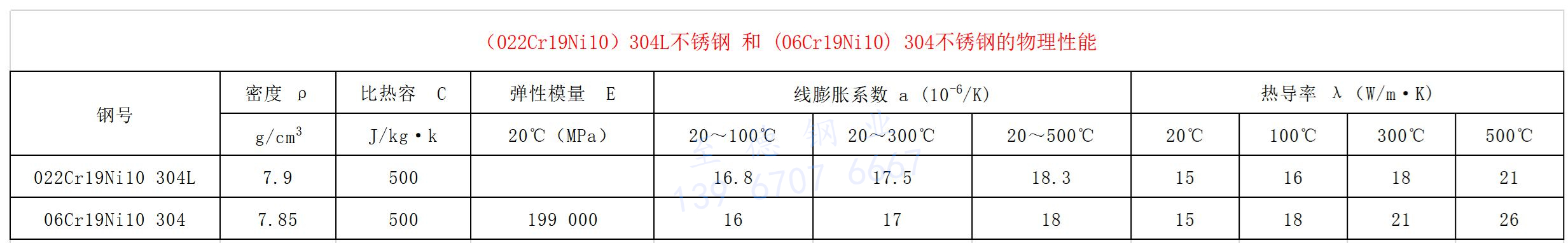

四、物理性能

五、工藝性能

  304L不銹鋼均具有良好的冷(leng)(leng)、熱(re)加(jia)工工藝(yi)性(xing)能，可采用通用的各種熱(re)、冷(leng)(leng)加(jia)工工藝(yi)生產鍛材(cai)、棒材(cai)、線材(cai)、板(ban)材(cai)、帶材(cai)絲材(cai)等(deng)冶金產品，熱(re)加(jia)工溫度范圍900-1180℃。冷(leng)(leng)加(jia)工較易(yi)，無特殊困難，由于兩種鋼易(yi)于冷(leng)(leng)加(jia)硬化，當冷(leng)(leng)變(bian)形量過大(da)時，須進行中間退火處理，以利于進一步加(jia)工。

 a. 熱(re)處理工藝

  （022Cr19Ni10）304L不(bu)銹(xiu)鋼固溶處理(li)溫度為(wei)1050～1100℃。冷卻方式為(wei)水冷和空冷。冷加工中(zhong)間退火溫度多在(zai)(zai)850～970℃，保溫一定(ding)時間后(hou)進行水冷。經固溶處理(li)后(hou)鋼的組織(zhi)為(wei)奧氏體(ti)組織(zhi)，有時也存在(zai)(zai)少量(liang)的鐵素體(ti)。

 b. 焊接

  （022Cr19Ni10）304L不銹鋼可采(cai)用(yong)(yong)通用(yong)(yong)的方(fang)法(fa)進行(xing)焊(han)接(jie)。手工電弧(hu)焊(han)時，。304L不銹鋼的焊(han)條為奧002焊(han)條。

 c. 冷成型(xing)性能

  （022Cr19Ni10）304L不(bu)銹鋼薄(bo)板在應用過程中，常(chang)(chang)常(chang)(chang)用于冷(leng)(leng)成(cheng)型(xing)(xing)操作(zuo)。其冷(leng)(leng)成(cheng)型(xing)(xing)性(xing)(xing)(xing)能(neng)是衡量(liang)能(neng)否順(shun)利成(cheng)型(xing)(xing)和(he)成(cheng)品率高低的(de)(de)重要技術(shu)指標(biao)。影響304L不(bu)銹鋼的(de)(de)冷(leng)(leng)成(cheng)型(xing)(xing)因(yin)素較多，也(ye)很復雜，就(jiu)其金屬學因(yin)素主要是鋼的(de)(de)成(cheng)分，即(ji)鉻當(dang)量(liang)和(he)鎳當(dang)量(liang)比，其常(chang)(chang)規的(de)(de)拉(la)伸(shen)性(xing)(xing)(xing)能(neng)中的(de)(de)延伸(shen)率就(jiu)是一(yi)重要的(de)(de)表征指標(biao)。為了獲得良好(hao)的(de)(de)冷(leng)(leng)成(cheng)型(xing)(xing)性(xing)(xing)(xing)能(neng)，應控制鋼中的(de)(de)鉻當(dang)量(liang)和(he)鎳當(dang)量(liang)的(de)(de)比值處于一(yi)個(ge)恰當(dang)的(de)(de)范圍。

六、材料應用

  （022Cr19Ni10）304L不銹鋼主(zhu)要用(yong)于制造化(hua)(hua)工、石化(hua)(hua)、石油、化(hua)(hua)肥(fei)、動力等工業中焊(han)接后不進行(xing)熱處理的(de)(de)設備、煤倉襯、液體冷凝、番茄(qie)醬的(de)(de)儲缸、管道、容器以及各種零(ling)部(bu)件等。
