強(qiang)度(du)是指在外力(li)作(zuo)用(yong)下抵抗塑性變形(xing)和(he)斷裂的能力(li)。常用(yong)的強(qiang)度(du)指標有抗拉強(qiang)度(du)、屈服強(qiang)度(du)和(he)規定非比例延(yan)伸強(qiang)度(du)。
1. 規定非(fei)比(bi)例延伸強度Rp（舊標準σp)
規定非比例延伸率等于規定的延伸計標距百分率時的應力。使用單位符號應符合以下腳注說明所規定的百分率，如Rp0.2表示規定非比例延伸率為0.2％時的應力，等同σ0.2。
Rp=Fp/So (2-8)
式中: Fp--試樣非(fei)比例伸長為(wei)規(gui)定時的拉力(li)，N；
So--試樣原始橫(heng)截(jie)面積(ji)，m㎡。
規定非比例(li)(li)伸長(chang)應(ying)力是一(yi)些(xie)重(zhong)要(yao)不銹鋼零件設計的(de)力學(xue)依據。表(biao)示(shi)符號應(ying)附以角標(biao)說明，例(li)(li)如(ru)Rp0.01、Rm0.05、Rp0.2分(fen)別表(biao)示(shi)規定比例(li)(li)延伸率為(wei)0.01％、0.05％、0.2％時的(de)應(ying)力。
2. 屈服(fu)強度(du)（力學符號Rp0.2，英文(wen)縮寫YS）
當金(jin)屬材料呈現屈(qu)(qu)服(fu)現象(xiang)時，即(ji)在試驗期間達到塑性(xing)變形(xing)而力(li)不增加的應力(li)點，分(fen)為上屈(qu)(qu)服(fu)強(qiang)度和下屈(qu)(qu)服(fu)強(qiang)度，過(guo)去(qu)曾(ceng)叫“屈(qu)(qu)服(fu)點”。
①. 上屈服強度是指試樣發生屈服時，應(ying)力(li)首次下降前的最高值，符(fu)號為ReH，單(dan)位為MPa。
②. 下屈服強(qiang)度是指屈服期間不計初(chu)始瞬時效(xiao)應(ying)的最低應(ying)力，符號為ReL，單位為MPa。
3. 抗拉強度(du)（力學符號，英文縮寫TS）
拉伸試驗時，最大力(Fm)除以試樣原始橫截面積（So）即為材料的最大應力，等同原σb。符號為Rm，單位為MPa。

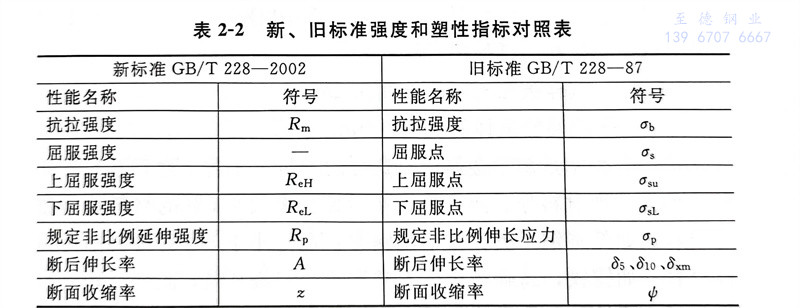

強度和塑性指標(biao)的新、舊標(biao)準對照見表2-2。
4. 屈強比(bi)
屈(qu)(qu)強(qiang)比是指屈(qu)(qu)服(fu)強(qiang)度與(yu)抗拉強(qiang)度之比值。屈(qu)(qu)強(qiang)比對材料(liao)沖壓(ya)成形性能(neng)影響很大，屈(qu)(qu)強(qiang)比小(xiao)，材料(liao)由(you)屈(qu)(qu)服(fu)到破裂的塑性變(bian)形階段長，成形過程(cheng)中(zhong)發生斷(duan)裂的危險(xian)性小(xiao)，有利于(yu)沖壓(ya)成形。
一般來(lai)講，較小的(de)(de)屈強(qiang)比對材料在各種(zhong)成形工藝中(zhong)的(de)(de)抗破裂性都有利(li)。

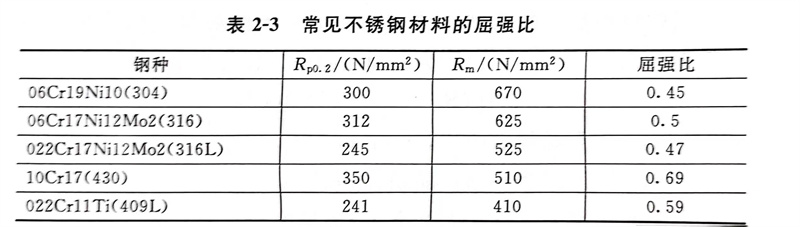

常(chang)見(jian)不銹鋼材料的屈強比，見(jian)表(biao)2-3。
