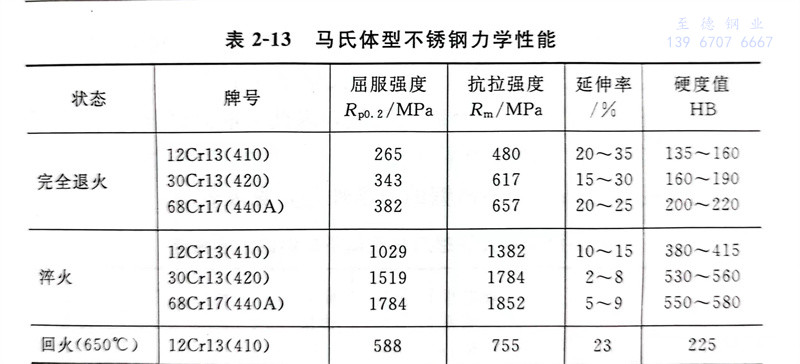

馬氏體型不銹鋼管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從在線亞洲日產一區二區:12Cr13（410）不(bu)(bu)銹鋼管到高碳68Cr17（440A）不(bu)(bu)銹鋼管，不(bu)(bu)同熱(re)處理(li)條件相應的力學性能，見表2-13。

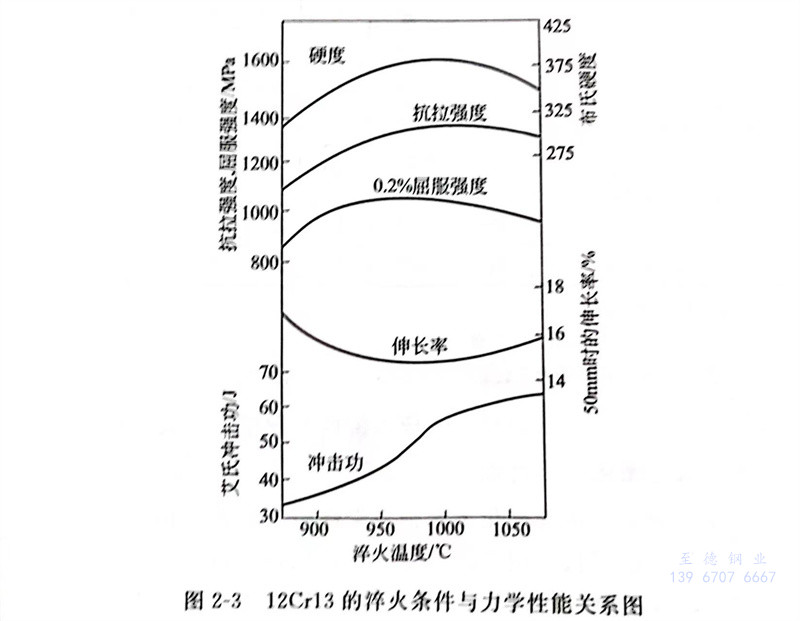

  完全(quan)退火(huo)(huo)(huo)(huo)是從(cong)變(bian)態點以(yi)上升開(kai)始，一(yi)(yi)般(ban)的(de)(de)(de)(de)是從(cong)800～900℃緩慢地冷(leng)卻(que)(que)下來(lai)。含碳量越(yue)(yue)高(gao)則其強(qiang)度(du)也越(yue)(yue)高(gao)。淬火(huo)(huo)(huo)(huo)一(yi)(yi)般(ban)情況下是從(cong)925～1070℃開(kai)始快速冷(leng)卻(que)(que)，因為其淬火(huo)(huo)(huo)(huo)性好，無(wu)論是油(you)冷(leng)還是水冷(leng)都可以(yi)充分(fen)硬化(hua)。但淬火(huo)(huo)(huo)(huo)溫(wen)度(du)過高(gao)時，殘留的(de)(de)(de)(de)奧氏體就(jiu)多(duo)，回(hui)火(huo)(huo)(huo)(huo)以(yi)后(hou)的(de)(de)(de)(de)強(qiang)度(du)降低。12Cr13（410）不銹鋼管的(de)(de)(de)(de)淬火(huo)(huo)(huo)(huo)條件與力(li)學性能的(de)(de)(de)(de)關系如圖2-3所(suo)示(shi)。淬火(huo)(huo)(huo)(huo)狀態下的(de)(de)(de)(de)殘留變(bian)形大(da)，金相組織不穩定(ding)，所(suo)以(yi)淬火(huo)(huo)(huo)(huo)后(hou)要(yao)進(jin)行回(hui)火(huo)(huo)(huo)(huo)處理，力(li)學性能依回(hui)火(huo)(huo)(huo)(huo)溫(wen)度(du)的(de)(de)(de)(de)不同而變(bian)化(hua)。回(hui)火(huo)(huo)(huo)(huo)時一(yi)(yi)定(ding)要(yao)避開(kai)400～550℃這個脆化(hua)區域，因此一(yi)(yi)般(ban)只(zhi)進(jin)行250℃的(de)(de)(de)(de)低溫(wen)回(hui)火(huo)(huo)(huo)(huo)或700℃左右的(de)(de)(de)(de)高(gao)溫(wen)回(hui)火(huo)(huo)(huo)(huo)。

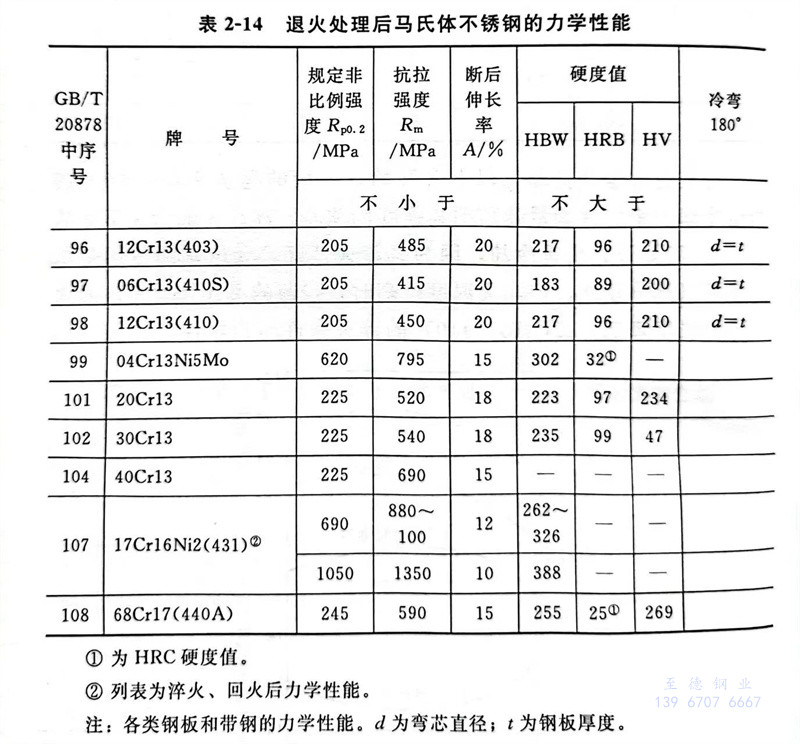

 退火處理(li)后(hou)馬氏(shi)體不銹鋼(gang)管的力學性能，見表2-14。

      ①. 為HRC硬(ying)度值(zhi)。

      ②. 列表為淬(cui)火、回(hui)火后力學性能。

  注：各類(lei)鋼(gang)(gang)板和(he)帶鋼(gang)(gang)的力學性能(neng)。d為彎芯直徑；t為鋼(gang)(gang)板厚度。

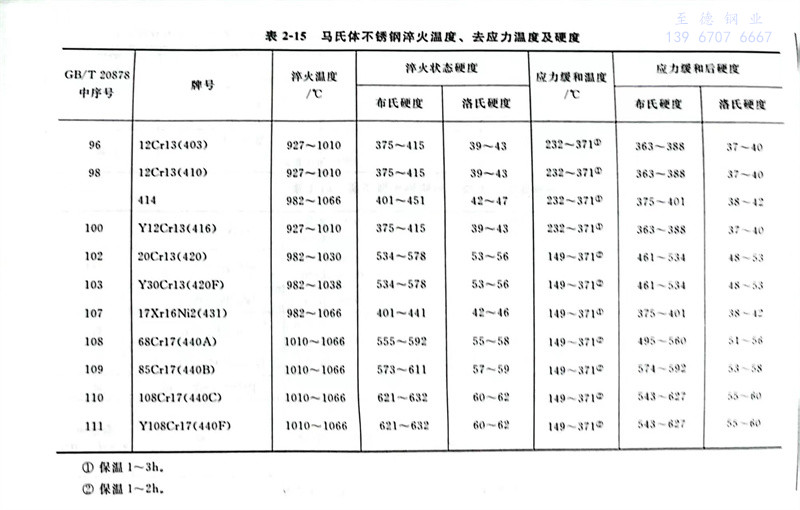

 馬氏(shi)體不(bu)銹鋼淬火溫度、去應力溫度及硬度，見表2-15。
